規格資料
平場聚焦透鏡 用於 XENO 4 XENO 4S
透鏡 適用型號 100.2 160.2 254.2 420.2 160.2 254.2
工作距離 mm 149 ± 4 210 ± 8 310 ± 8 549 ± 20 210 ± 8 310 ± 8
打標區域 mm 69 x 69 112 x 112 180 x 180 290 x 290
100 x 100 @ +35 偏移
135 x 135 @ -35 偏移
160 x 160 @ +70 偏移
250 x 250 @ -70 偏移
光點直徑 µm ~25 ~35 ~50 ~85 ~35 ~50
= 分辨率 dpi 1,000 725 500 300 725 500
振鏡頭
安裝方向 水平 / 垂直
打標速度
mm/s
~5,000
焦點偏移 mm - -
±35 ±70
焦點偏移速度 ms/mm - - 0.5 0.3
定位校正激光
激光波長 nm 650
連續激光輸出功率 mW <1
電子零件
32 位元處理器時脈 MHz 600
主記憶體 RAM MB 256
內建快閃記憶體 Flash MB 512
尺寸及重量
Rack 4RU 19“
控制裝置 寬 x 高 x 深 mm 420 x 178 x 420
重量 kg 16
振鏡頭 寬 x 高 x 深 mm 99 x 135 x 205 99 x 155 x 260
重量 kg 3 4
1.1 - 1.12 1.13 - 1.14 1.15 - 1.16 1.17 - 1.18
激光打標機
XENO 4 / 20 XENO 4 / 30 XENO 4 / 50 XENO 4S / 20 XENO 4S / 30 XENO 4S / 50
激光光束源 脈衝摻鐿光纖激光 ( 氣冷式 )
最高連續激光輸出功率 W 20 30 50 20 30 50
脈衝能量 mJ 1
激光波長 nm 1,064
激光光束品質 M
2
<1.8
脈衝寬度 ns <120
脈衝頻率 kHz 20 - 60 30 - 60 50 - 100 20 - 60 30 - 60 50 - 100
傳輸線
m
2.5
操作面板
鍵形開關
激光光束源 開/關
按鍵 定位校正激光 / 對焦器
開/關
打開遮罩
打開/關閉
顯示 啟動
激光光束源啟動
激光錯誤
激光光束源故障
就緒
激光光束源就緒
電源 電源供應 開啟
定位校正激光 / 對焦器
開啟
打開遮罩
安全鎖打開
連接器 服務
USB Mini
資料記憶體
USB
操作環境
電源供應
100-240 VAC, 50/60 Hz
電源開關
開/關
耗電量 待機 W
65
最大值 W
200 200 350 200 200 350
安全認證
CE, FCC Class A
激光安全等級 EN60825-1
激光光束源 等級 4
定位校正激光
等級 2
155
123
135
103
178
260
484
590
205
420
545
420 120
99 99 420
7

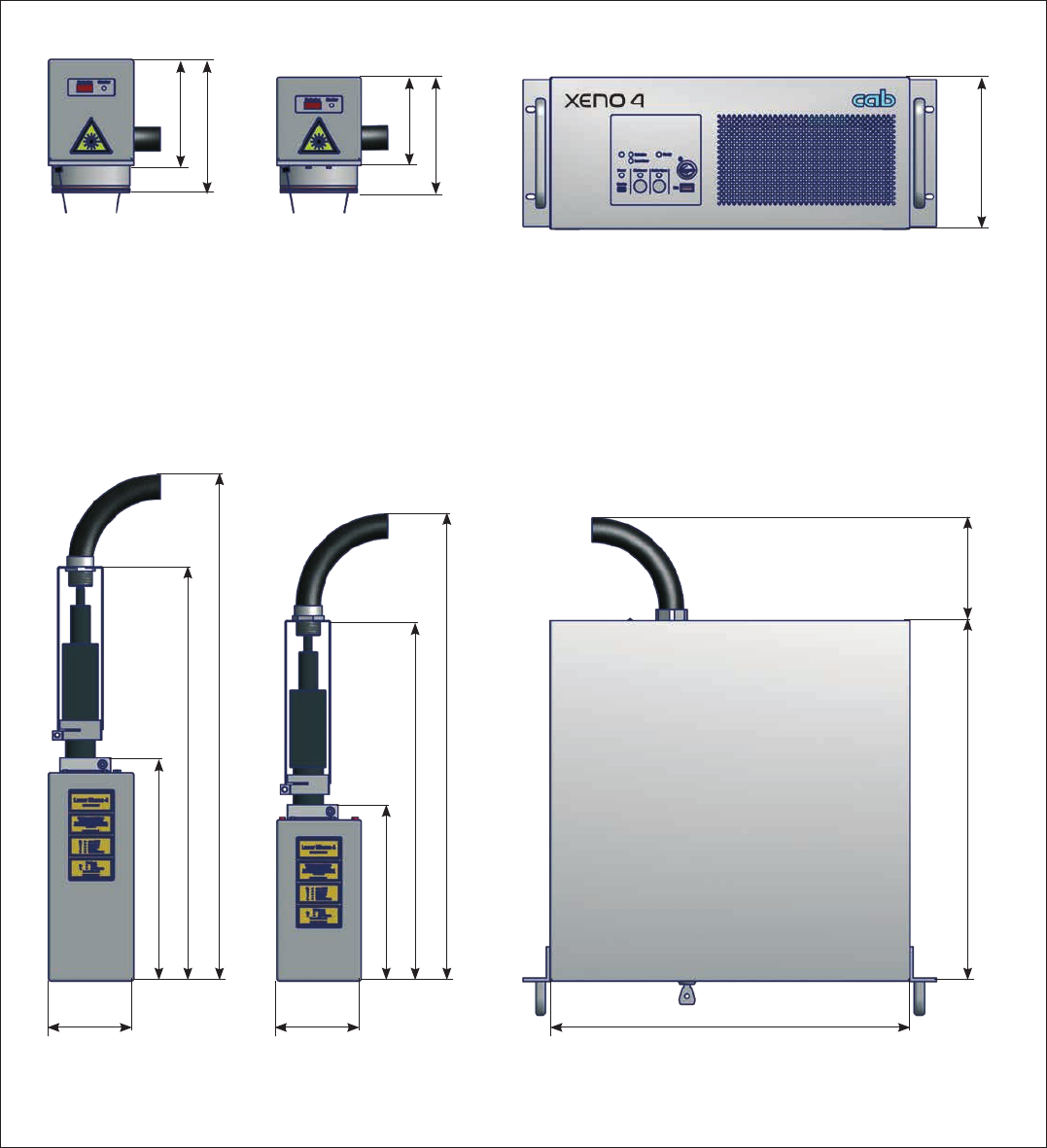

XENO 4S 振鏡頭 XENO 4 振鏡頭
XENO 4 控制裝置
尺寸圖
2.1 - 2.4
8
激光打標系統 XENO 1
2.1 2.2 2.3 2.4
激光打標系統
XENO 1
激光光束源
脈衝摻鐿光纖激光
最高連續激光輸出功率 W 20 30
脈衝能量 mJ 1
激光波長 nm 1,064
激光光束品質 M
2
<1.8
脈衝寬度 ns <120
脈衝頻率 kHz
20 - 60 30 - 60
定位校正激光 / 對焦器
激光波長 nm 650
連續激光輸出功率 mW
<0.4
平場聚焦透鏡 適用型號
160.2 254.2 160.2 254.2
工作距離 mm 210 ± 8 310 ± 8 210 ± 8 310 ± 8
打標區域 mm
112 x 112 180 x 180 112 x 112 180 x 180
工作空間 高度 mm 200 100 200 100
凹槽板 寬 x 高 x 深 x 間距 mm 500 x 20 x 375 x 25
Z 軸電動行程 mm
210
定位精準度 mm ± 0.1
重複精準度 mm ± 0.1
移動速度 mm/s
20
內側工作空間照明
LED 燈
電動門 電動開啟 / 關閉
工件最大重量 kg 30
尺寸及重量
機器 寬 x 高 x 深 mm
580 x 660 x 700
重量 approx. kg
65
激光防護窗 寬 x 高 mm 100 x 200
抽氣裝置
38
可彎曲的軟管吸頭 NW mm
抽氣管 NW mm
50
操作環境
電源供應
100-240 VAC, 50/60 Hz
耗電量
待機 < 35 W / 一般操作 150 W / 最大值 200 W
安全認證
CE, FCC Class A
激光安全等級 EN60825-1 等級 1
操作面板
LED 顯示
電源、就緒、啟動、錯誤、打標
帶燈按鍵
操作 開/關 啟動
對焦器 開/關 Z 軸 上/下
抽氣裝置 開/關 旋轉軸治具 左/右
LED 燈 開/關 電動門 開/關
開關 緊急開關
鍵形開關
自動 / 手動
監控
安全迴路 關閉
收集錯誤資訊 激光打標機 抽氣裝置
傳輸接口
工作空間
旋轉軸治具 數位 I/O 接口
機身背面
2 x 以太網絡 TCP/IP 抽氣過濾裝置 AF5
24 V 專用數位 I/O 接口 外部啟動開關、
外部緊急開關連接接口
6.7
抽氣過濾裝置 AF5
配件

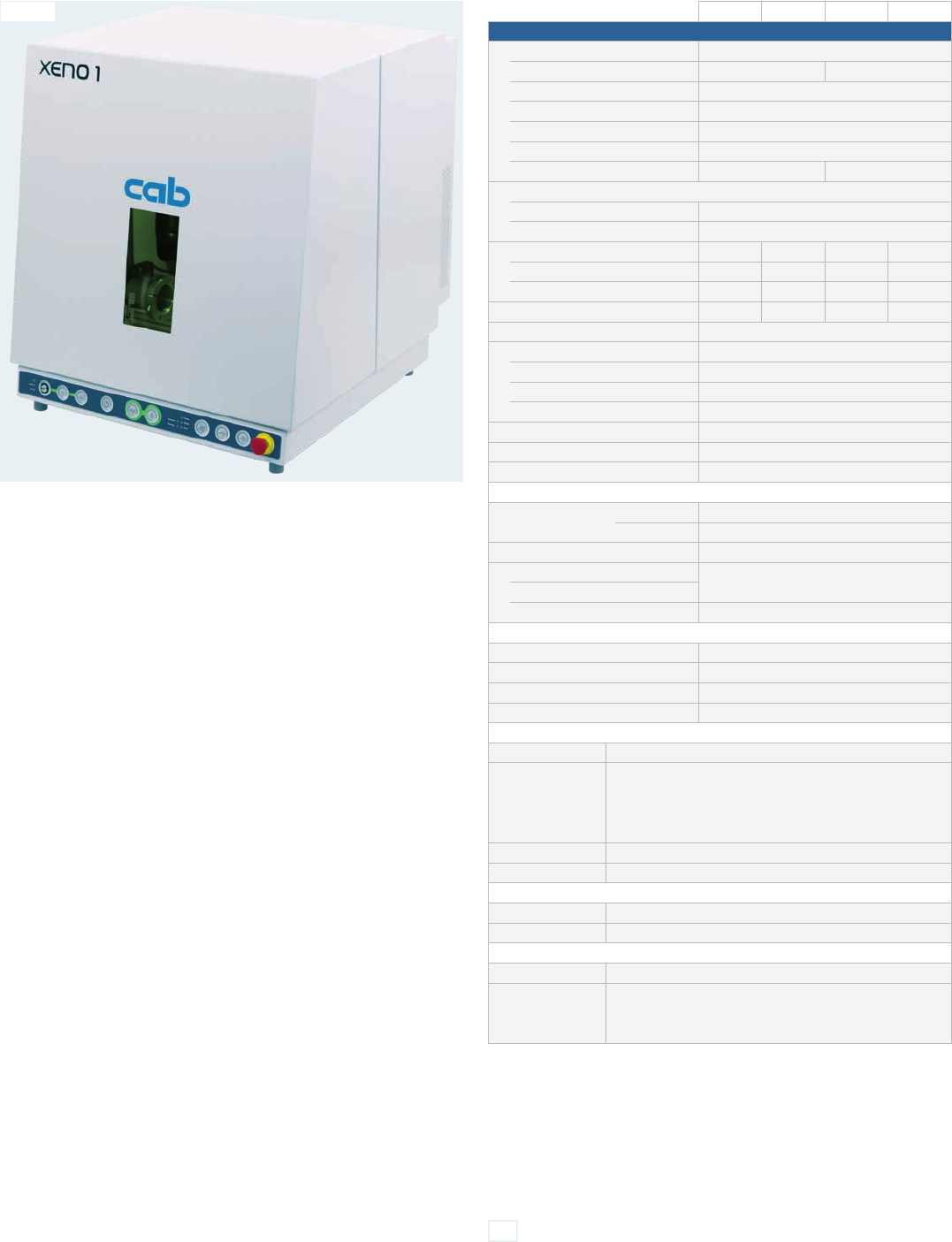

XENO 1 為佔用空間極小的輕巧桌上型機種。
XENO 1 相當適合用於金屬或塑料材質的打標。
XENO 1 滿足了 cab 激光打標系統於市場產品線中的低價位
空缺，且仍然符合工業用機種的高標準。
透過馬達帶動的 Z 軸及對焦器，打標平台的高度調整及對焦
移動最大可達 200 mm。在附有刻度的打標板上，振鏡頭由
軟件 自 動 控 制。
依據不同鏡頭鏡片的型號差異，打標區域的尺寸分為 112 x 112
或 180 x 180 mm。打標區域可從置中的位置向右推移至邊緣。
藉由定位校正激光可事先模擬打標作業。
在電動門關閉時，設備內側安裝的 LED 燈可以協助作業人員
觀察工件作業狀況。
工件固定機構可安裝於凹槽板上。
旋轉軸治具專門應用在圓柱體工件的處理。
自動電動門開啟或關閉皆在數秒內完成。材料可從三個側面
手 動 或 藉 由 自 動 系 統 置 入。
搭配全面性的激光打標機編輯軟件 cabLase 設計版面的編排、
操作打標的進行及監控處理的過程。
XENO 1 遵循 RoHS 及 REACH 這類法定的環保指令及法規。
