9.1 - 9.2
15
工業 4.0 及物聯網象徵著智慧生產未來的前景。應用軟件
及設備間的連線為實踐這一切的關鍵技術。與時俱進的
cab 激光打標機配備了所有必需的程序界面及資料界面。
我們樂意為您在產品的應用上給予協助！
工業 4.0

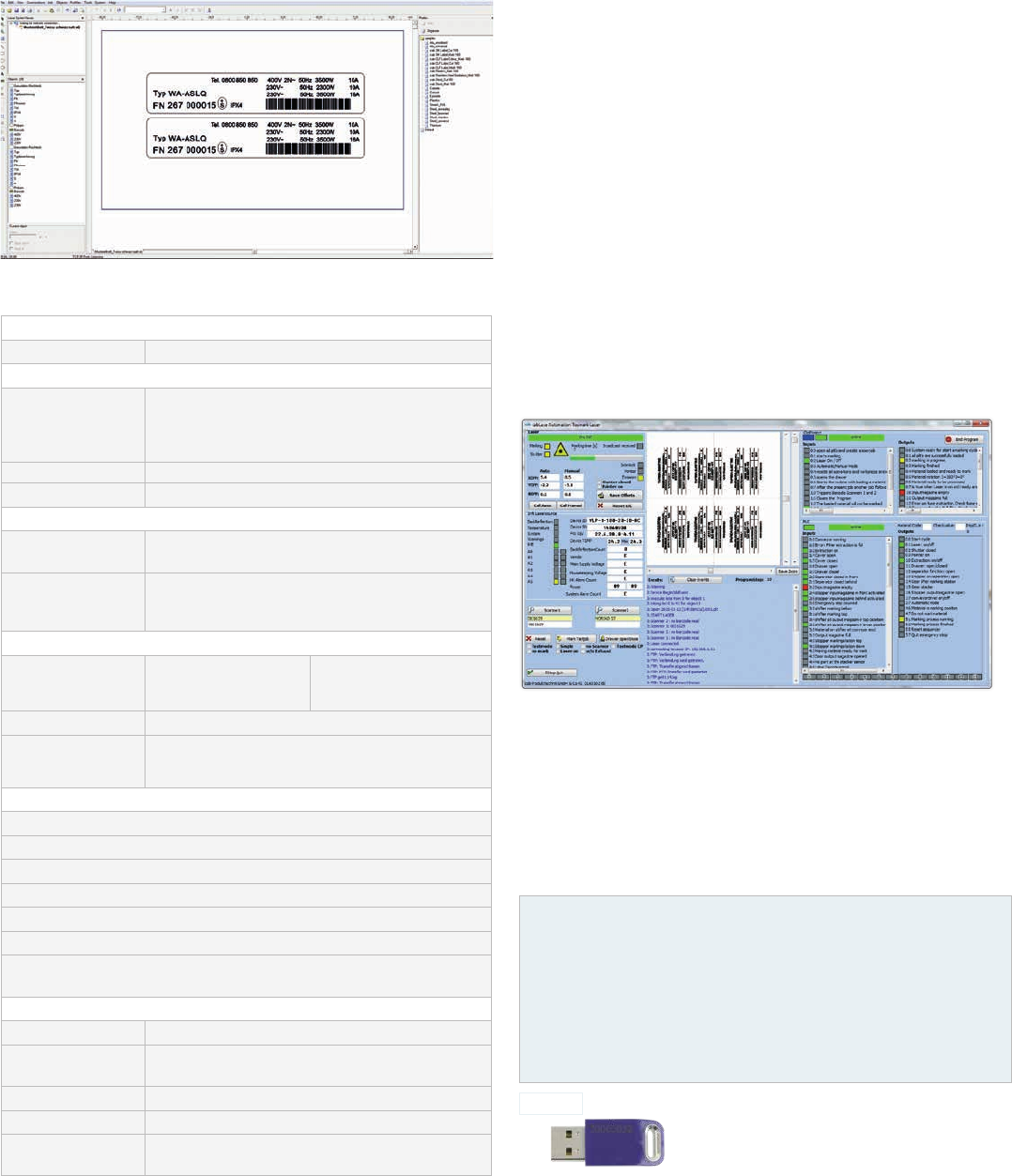

激光打標機編輯軟件 cabLase
脫機模式
cabLase 不需借助個人電腦即可支援打標作業。打標圖層及
附屬的字型下載後藉由軟件的管理將其傳送至激光的控制
裝置。處理過程的控制及監控透過數位信號進行。
遠程主機模式
cabLase 允許 PC / PLC 這類的主控裝置經由以太網絡或
ProBus 進行一連串的遠程操作。程序指令可用於圖層的
選擇、打標資料的變更、控制及監控處理過程。
遠程應用程序接口 ( API )
特別用於複雜製造過程的整合。應用包括物件的生成、參數
設 定、透 過 PC / PLC 從外部管控及處理現有的圖層和可變
資 料。
COM 自動化服務器
用於客製化的個別打標應用。它提供包含激光打標機編輯
軟件 cabLase 所有功能在內的指令數據庫。
ERP 及 MES 系統內部的整合
cabLase 針對打標系統在 MES 及 ERP 系統平台內部的整合
提供相對應的程序模塊。舉打標應用的例子來說，cab 作為
「SAP 條碼打印機供應商計畫」的成員，cabLase 可以與 SAP
的 資 料 串 流 作 連 結。
cabLase Editor 5 提供下列的功能：
•
使用圖層進行平面設計
•
打標的操作
•
監控打標的處理過程
軟件
cabLase Editor 5
字型
所有字型
所有 Windows 系統內建的全真字型 ( 文字填滿或
僅有外框 )；激光標準單線、雙線及三線字型。
所有字型皆可自由縮放及進行立體打標。
文字校準 任意對齊及旋轉、圓弧打標
字符間距 壓縮及拉伸
圖案
圖案元素
線條、圓形、矩形、多邊形；
所有閉合平面元素的陰影線
圖案格式
PLT, DXF, BMP, JPG, PCX, WMF, EPS, TIF;
所有的圖案元素皆可縮放、移動、旋轉、組成群組
以及鏡射。可使用特殊工具對齊物件。
條碼
一維條碼
Interleaved 2/5
Code 39, Code 93
Code 128
Codabar
EAN
UPC
二維條碼
DataMatrix, ECC200, QR-Code
所有條碼高度與寬度比例皆可變更。可選擇產生
校 驗 數 位 或 反 轉 碼 輸 出。
其他特色
序號、時間、日期
可變更的編輯區域
嵌入 Windows 程序的圖形資料
可編程激光參數
處理資料及參數資料的儲存
控制數位輸入及輸出
附加軸的控制及監控，
例如舉升軸、旋轉軸及線性軸
建議系統需求 ( PC )
作業系統
Windows 7 專業版 SP1 或 Windows 10 ( 32/64 位元 )
處理器
最低需求為 Intel Core i5-6400, 建議需求為 i7-6700
或效率更高的選擇
主記憶體
至少 8 GB, 建議大小為 16 GB 或以上
硬盤
軟件的記憶體需求為 1 GB
傳輸接口
網卡 10/100 MBit ( 用於連接激光打標機 )
USB 2.0 連接埠 ( 保護器專用 )
cabLase 規格簡介
所有激光打標機的出貨內容皆附贈
cabLase Editor 5 的 USB 軟 件 保 護 器。
6.1
16
6.4
預濾片
6.5
懸浮物過濾網
6.6
活性碳濾網
耗材
6.2
廢氣抽吸軟管，長度 2.5 m
6.3
狹縫吸頭
用於清潔工作空間
配件
控制裝置
搭配吸嘴的外蓋
預濾片
懸浮物過濾網
活性碳濾網
操作面板
顯示器
LED 燈
濾網飽和度
抽氣裝置 開/關
重設
按鍵 1 執行 / 待機
按鍵 2
重設
調節旋鈕 吸力
傳輸接口
I/O 接口
監控
執行 / 待機
無故障操作
收集錯誤資訊：
- 溫度錯誤
- 渦輪錯誤
- 濾網已飽和
- 預濾裝置錯誤
控制裝置
執行 / 待機
6.1
抽氣過濾裝置
AF1.1
最大吸力 m
3
/h 320
最大真空壓力 Pa 12,500
過濾配備 過濾等級
預濾片
M5
懸浮物過濾網 H13
活性碳濾網
尺寸及重量
機器
寬度 mm 355
高度 mm 682
深度 mm 355
重量 ~kg 35
抽氣管
NW mm 50

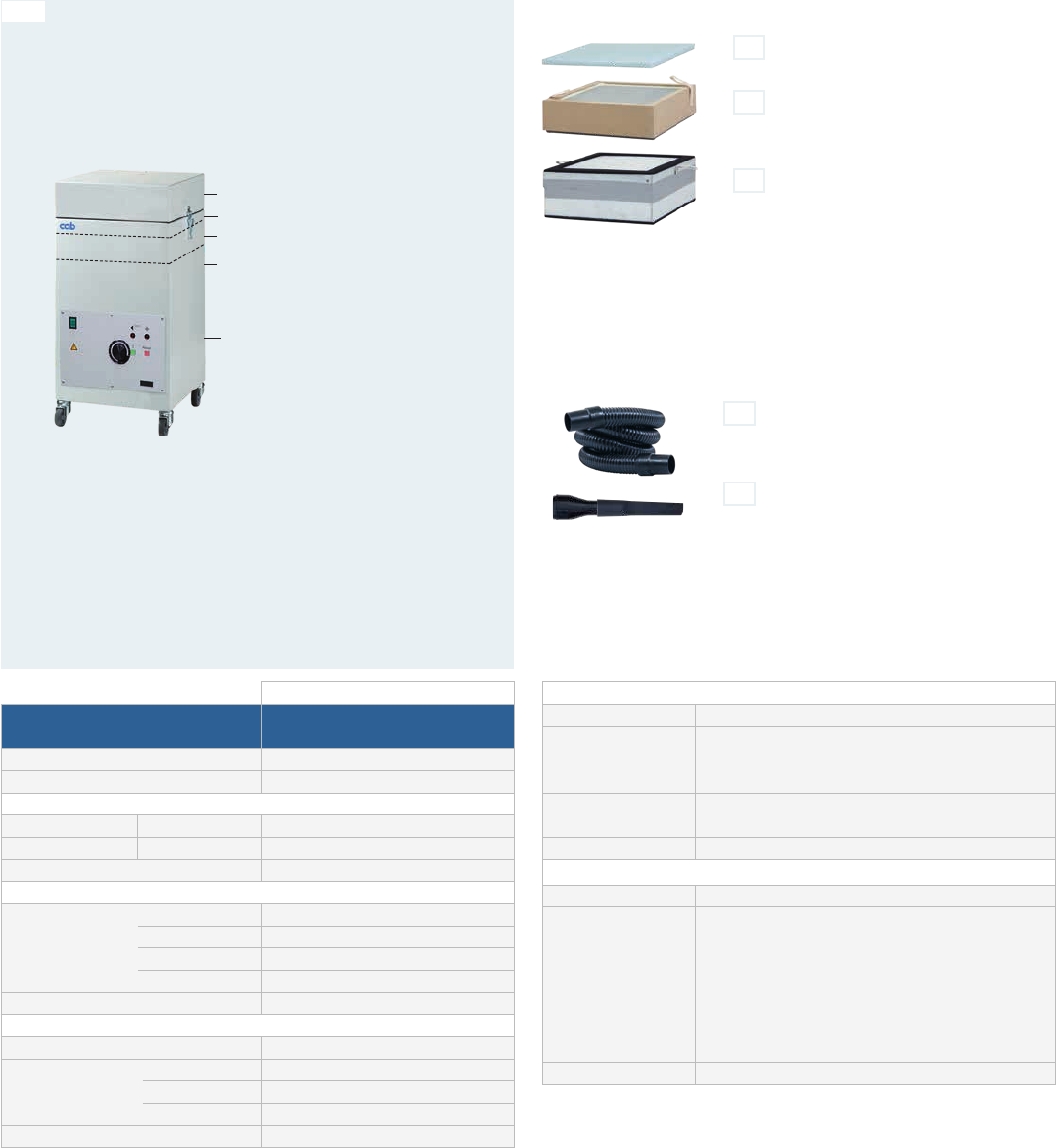

抽氣過濾裝置 AF1.1 ( LM
+
專用 )
有害粒子及塵埃透過預濾裝置和懸浮物過濾網被分離出來。
氣狀汙染物經由活性碳濾網吸收。之後經過淨化的空氣再度
返 回 週 遭 的 環 境 中。
抽氣過濾裝置 AF1.1 的出色之處在於模塊化的設計以及可
輕 易 地 更 換 濾 網。
在激光對材料的加工過程中會產生有毒的塵埃及氣狀汙染物。
抽氣過濾裝置 AF1.1 保 護 了操 作 人 員 的 健 康，防 止 激 光 打 標 的
工作空間及透鏡遭受到汙染。抽氣過濾裝置 AF1.1 同時也維持
了穩定的激光輸出功率。工作空間的空氣透過高功率的渦輪以
一條可彎曲的軟管抽走。
操作環境
電源供應 240 VAC, 50/60 Hz
耗電量
待機 W <40
一般操作 W 400
最大值 W 1,200
安全認證
CE
6.7
17

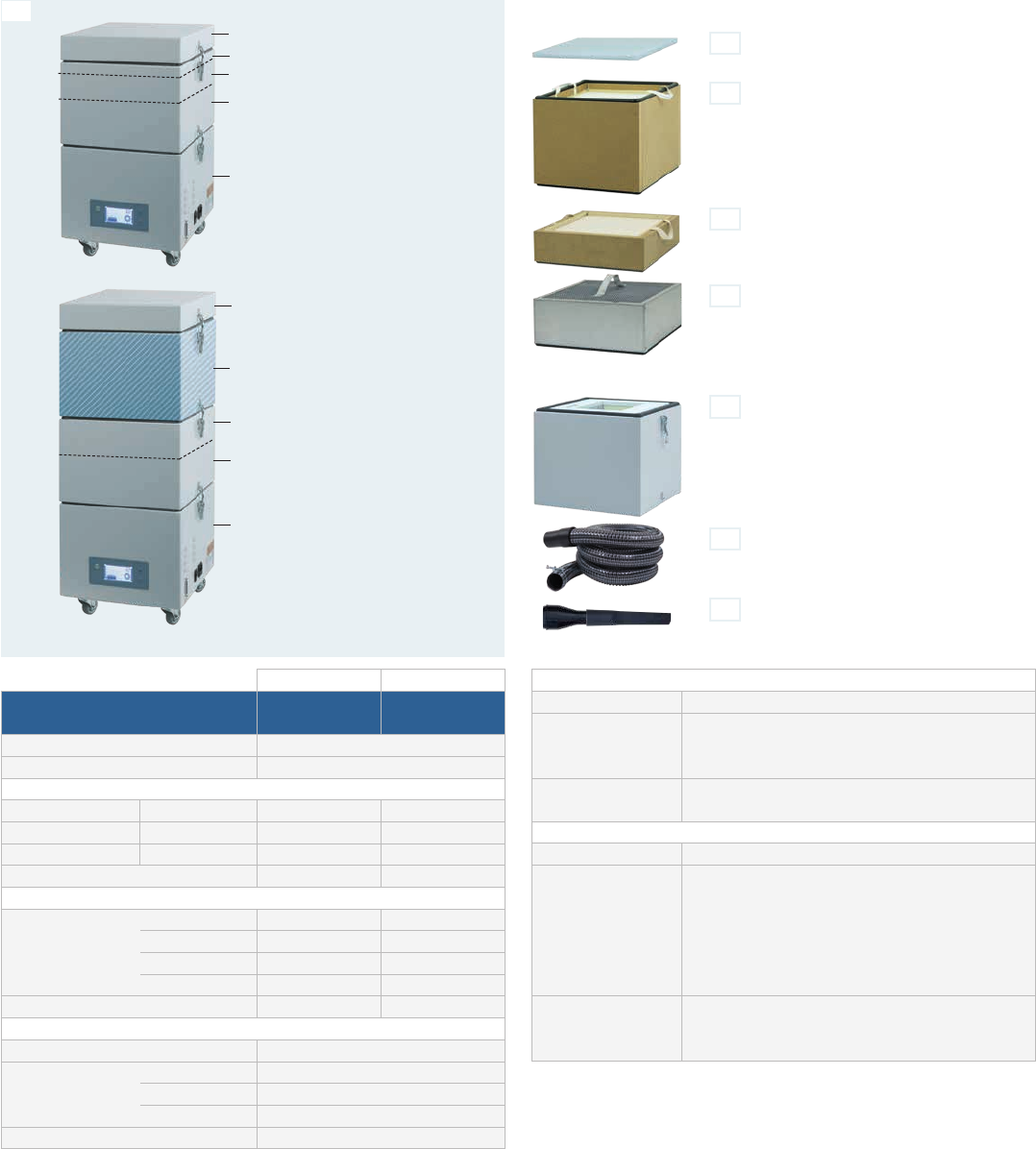

抽氣過濾裝置 AF5 ( XENO 系統及 LSG
+
100E 專用 )
6.10
預濾片
6.11
預濾網
可吸收約比預濾片多十倍的有害粒子
及塵埃
6.12
懸浮物過濾網
6.13
活性碳 / 生物活性碳濾網
耗材
6.8
預濾模塊
擴充配備
6.9
廢氣抽吸軟管，長度 2.5 m
包含在出貨內容中
6.3
狹縫吸頭
包含在出貨內容中
用於清潔工作空間
配件
6.7 6.8
抽氣過濾裝置
AF5
AF5
搭配預濾模塊
最大吸力 m
3
/h 230
最大真空壓力 Pa 11,000
過濾配備 過濾等級
預濾片 F5
-
預濾網
F7 -
懸浮物過濾網 H13
活性碳 / 生物活性碳濾網
尺寸及重量
機器
寬度 mm 350 350
高度 mm 647 880
深度 mm 350 350
重量 ~kg 40 55
抽氣管
NW mm 50 50
在激光對材料的加工過程中會產生有毒的塵埃及氣狀汙染物。
抽氣過濾裝置 AF5 保 護 了操 作 人 員 的 健 康，防 止 激 光 打 標 的
工作空間及透鏡遭受到汙染。抽氣過濾裝置 AF5 同時也維持了
穩定的激光輸出功率。工作空間的空氣透過高功率的渦輪以一條
可 彎曲 的 軟 管 抽 走。
有害粒子及塵埃透過預濾網和懸浮物過濾網被分離出來。氣狀
汙染物經由活性碳濾網吸收。之後經過淨化的空氣再度返回
週 遭 的 環 境 中。
抽氣過濾裝置 AF5 的出色之處在於模塊化的設計以及可輕易地
更 換 濾 網。
搭配吸嘴的外蓋
搭配吸嘴的外蓋
預濾網
懸浮物過濾網
活性碳 / 生物活性碳濾網
控制裝置
預濾片
懸浮物過濾網
活性碳 / 生物活性碳濾網
控制裝置
操作面板
顯示器
LCD 彩色屏幕
濾網飽和度 錯誤訊息
濾網狀態
渦輪 / 溫度
吸力 裝置錯誤
按鍵 1 執行 / 待機
按鍵 2
吸力
傳輸接口
RS232C 串口
監控
執行 / 待機 抽氣過濾 1/2
吸力 轉數
溫度錯誤 溫度
渦輪錯誤
操作時間 ( 執行 )
濾網已飽和
操作時間 ( 待機 )
預先警示濾網須更換 (75 %)
控制裝置
執行 / 待機
吸力 增 / 減
重設
操作環境
電源供應 100-240 VAC, 50/60 Hz
耗電量
待機 W <40
一般操作 W 400
最大值 W 1,100
安全認證
CE, FCC, cETLus, W3, CAN ICES-3
