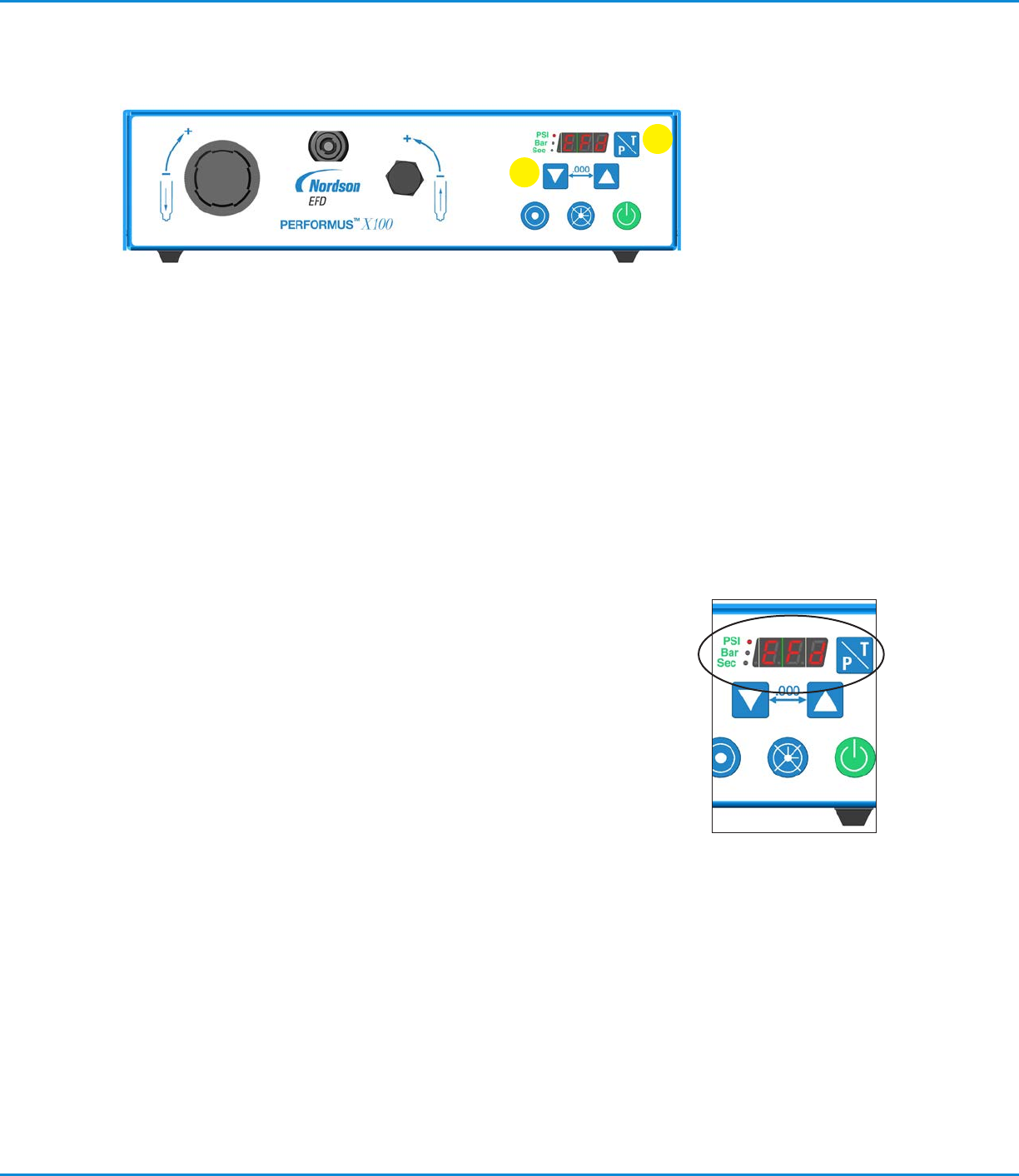

기능과 제어장치(계속)
7
8
7. 위쪽/아래쪽 화살표 — 조정이나 디스펜싱 시간 설정에 사용됩니다.
또한, 처음에 프로그래밍한 디스펜싱 시간을 제로화/지우기 할 수
있습니다.
• 위쪽 또는 아래쪽 화살표 중 어느 한쪽을 길게 눌러서 원하는
설정까지 시간 표시를 스크롤합니다. 정수와 소수는 시간의 증가나
감소에 따라 자동으로 바뀝니다. 예를 들어 디스플레이에 0.999
(즉, 999 ms) 가 표시되었을 때 위쪽 버튼을 누르면 디스플레이에는
정수와 소수의 바뀐 값인 1.00이 자동 표시됩니다.
2초 이상 위쪽 버튼과 아래쪽 버튼을 한꺼번에 길게 누르면 메모리와
디스플레이는 0.000 값으로 초기화됩니다.
8. P/T 버튼 — 압력에서 시간으로 디스플레이를 변경하는 데 사용됨
• psi에서 bar로, 다시 초 (디스펜싱 시간) 로 디스플레이를 변경하고자
P/T 버튼을 누릅니다.
참고: 디스플레이 왼쪽에 있는 LED 표시등은 표시 중인 단위를
나타냅니다. 예를 들어 “Sec” (초) 표시등은 디스플레이에 디스펜싱
시간이 초 단위로 표시된다는 것을 나타냅니다.
Performus X 시리즈 디스펜서
11
www.nordsonefd.com/kr korea@nordsonefd.com +82-31-736-8321 Nordson EFD 디스펜싱 시스템은 세계적으로 판매되며 서비스 됩니다.
기능과 제어장치 (계속)
13
11
9
10
12
9. 전원 입력 잭 — DC 전원 입력
10. 풋페달/핑거 스위치 커넥터 — 디스펜서 작동 기기의 연결
• 연결은 순시 "접점 폐쇄" 개폐 기기용입니다. EFD는 이 어플리케이션에 맞춰서 특별히 설계된
EFD 풋페달 및 핑거 스위치의 사용을 적극적으로 권합니다.
11. 섀시 연결 — 이 기호는 누설 전류를 분류하고자 섀시를 접지하는 데에 사용 및/또는 시스템 ESD
(정전기 방전) 보호력을 강화하는 데에 사용되는 섀시 연결 단자를 나타냅니다.
12. 공기 투입 푸시인 피팅 — 여과된 공기 공급을 위한 주 급기 투입
• 6 mm 푸시인 피팅, 주 공기 공급 연결에 사용: 장치에 최소 5.5 bar (80 psi), 최대
7.0 bar (100 psi) 압력 작용.
13. 공기 배기구 — 실린지 배럴 공기 출구
• 실린지 배럴에서 비롯된 취출 공기는 모든 토출 주기의 마지작에 이 포트에서 내보내어집니다.
참고: 배기구에서 빠져나온 공기는 어떤 장애물이나 방해물에도 닿으면 안 됩니다. 장치의 성능이
저하되므로 이 구멍이 어떤 식으로든 가려지거나 차단되지는 않았는지 확인하십시오.
Performus X 시리즈 디스펜서
12
www.nordsonefd.com/kr korea@nordsonefd.com +82-31-736-8321 Nordson EFD 디스펜싱 시스템은 세계적으로 판매되며 서비스 됩니다.
기능과 제어장치 (계속)
뒷면 패널 I/O 핀
다이어그램
14
케이블
심선 색깔
핀 번호 기능
빨강색 1
전압 시발 +, 5–24 VDC (19 mA 최대)
노란색 2 전압 시발 –
파란색 3
주기 종료 피드백 출력 +, 5–24 VDC (100 mA
최대)
오렌지 4 주기 종료 피드백 출력 –
녹색 5
24 VDC 공급 + (100 mA 최대)
갈색 6 24 VDC 공급 –
회색 7 접점 폐쇄 +, 24 VDC @ 19 mA
자주색 8 접점 폐쇄 –
14. I/O (입력/출력) 연결 — Performus 장치가 외부 제어 회로와 정합되었을 때 임의의 입출력 신호에
연결하는 데에 사용됩니다.
• 전압 시발 회로: Performus 장치는 핀 1 및 2에서 5–24 VDC 신호로 시동할 수 있습니다. 이
신호는 순시 (무려 0.01초) 발생하거나 지속할 수 있습니다. 새 사이클의 시작은 신호가 제거된 후
다시 전달되었을 때만 개시됩니다.
• 기계 접점 시발: Performus 장치는 핀 7 및 8 사용으로 릴레이 또는 스위치와 같은 기계 접점의
폐쇄를 통해서도 시동할 수 있습니다. 새 사이클의 시작은 접점이 개방된 후 폐쇄되었을 때만
개시됩니다. 접점의 폐쇄는 순시 (무려 0.01초) 에 이루어지거나 지속할 수 있습니다.
• 사이클 종료 피드백 회로: 한 토출 주기가 완성되었을 때 전기 스위치는 닫히며 다음 토출
주기 때까지 폐쇄 상태로 유지됩니다. 이 회로의 핀 3 및 4는 호스트 컨트롤러 (PLC) 에 신호를
역전송하거나, 순서대로 다른 기기를 시동하거나, 토출 주기의 완성에 결부되어야 하는 기타
작업을 시작하는 데에 사용될 수 있습니다.
회로는 5–24 VDC, 최대 100 mA에서 작동하도록 설계되었습니다.
8핀 DIN I/O 케이블 어셈블리는 쓰임새 있습니다. 디스펜서 부속품은 “부속품”, 24페이지를
참조하십시오.
