저점도 유체에 필요한 진공 제어 기능 사용하기
진공 제어 기능을 사용하면 사이클 사이에 흘러내림 없이 일관성 있게
저점도 유체를 디스펜싱할 수 있습니다. 진공 상태는 배럴 속 용액에
가해지는 헤드 압력을 극복하며, 이로써 흘러내림이 방지됩니다.
1. 디스펜싱 용도의 용액이 충전된 EFD 실린지 배럴을 연결하였는지와
공기압이 완전히 제로화되었는지 확인하십시오. EFD는 물기를
머금은 저점도 재료의 경우 파란색 LV 배리어 피스톤 사용을
권장합니다.
2. 배럴 어댑터 안전 클립이 확실히 끼워졌는지 확인합니다.
3. 팁 캡을 제거한 후 해당 EFD 디스펜싱 팁으로 교체합니다.
4. 공기압은 0.1 bar (2 psi) 로 설정합니다.
5. 팁을 용기 너머로 향하게 두거나 테스트 판에 받쳐 놓는 한편,
어댑터 호스 어셈블리에 끼운 안전 클립을 끄릅니다.
6. Performus를 일정 모드로 전환합니다. 팁 끝부분에 점적이 맺히기
시작할 때까지 풋페달을 오래 내리누릅니다.
7. 풋페달을 늦춥니다. 이때는 팁에서 용액이 계속 나옵니다.
8. 용액의 용작 크기가 늘어나지 않고 일정 수준을 유지할 때까지 시계
반대 방향으로 천천히 진공 제어 노브를 돌립니다.
참고: 용작이 예상과 달리 팁에 도로 빨려 들어가도록 혹은 배럴에
기포가 형성될 정도로 진공을 증가시키지 마십시오. 과도한 진공은
일관되지 않은 디스펜싱의 원인이 됩니다.
9. 팁을 들어 올려 테스트 판에서 떼고, 팁 끝을 닦은 후 순시에
풋페달을 눌러서 재시험을 수행합니다. 용작은 용도에 맞는 크기로
유지되어야 하며 그 크기가 증가 또는 감소하여선 안 됩니다. 유지
실패 시 4~8단계를 반복해서 진공 제어를 미세 조정하십시오.
10. 진공이 올바르게 설정되었다면 원하는 생산 설정값까지 공기압을
증가시킨 후 디스펜싱을 시작하십시오.
시스템 설치 및 작업 (계속)

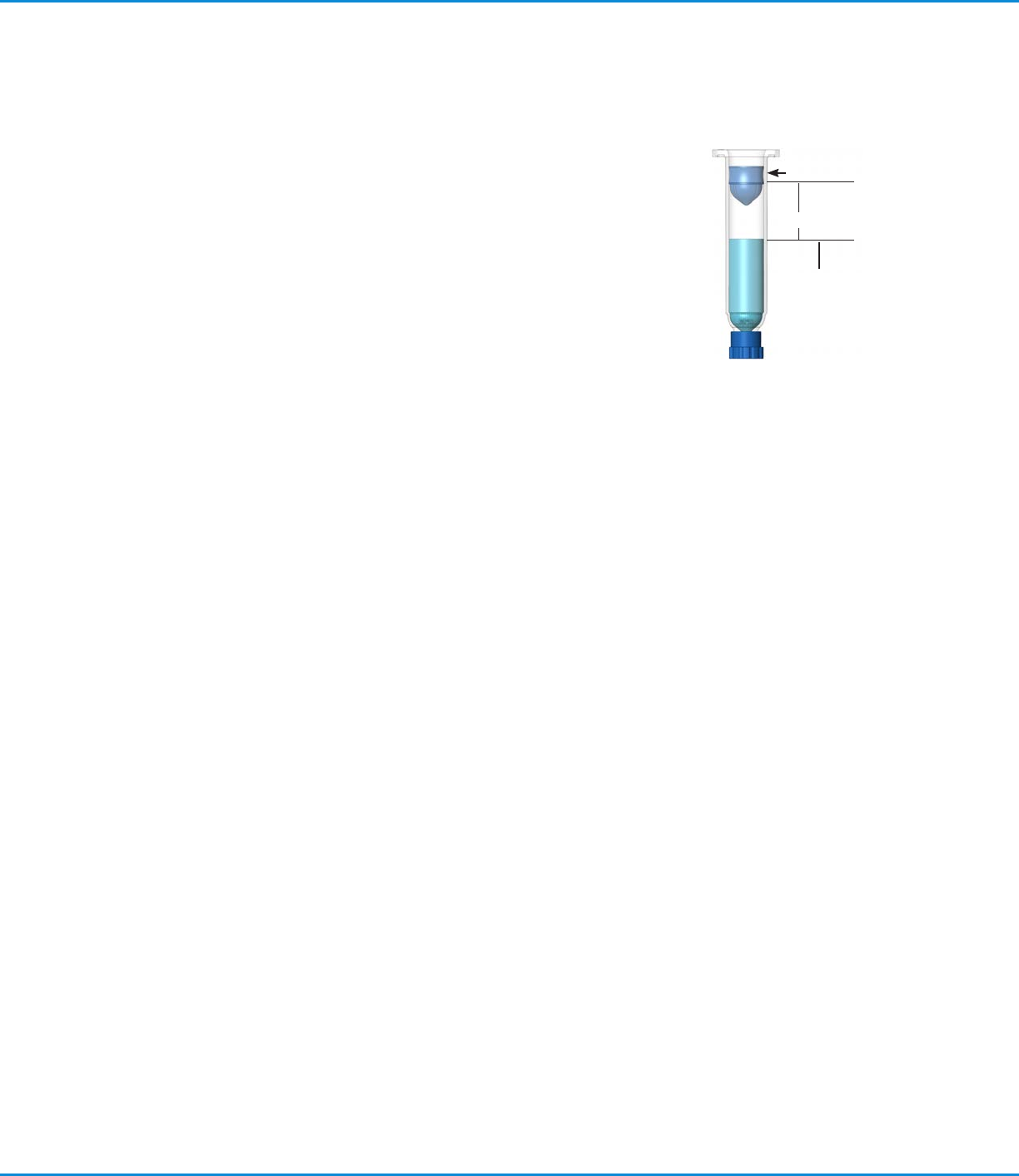

1/2 최대 충전
LV 배리어
에어 갭
Performus X 시리즈 디스펜서
21
www.nordsonefd.com/kr korea@nordsonefd.com +82-31-736-8321 Nordson EFD 디스펜싱 시스템은 세계적으로 판매되며 서비스 됩니다.
유용한 힌트/설정 관련 제안 사항
유용한 힌트
• Performus 디스펜서에는 디스펜싱 시간, 압력, 진공이라는 세 가지
핵심 변수가 작용합니다. 올바른 용작을 이루고자 증분을 작게 해서 한
번에 이러한 항목 중 하나만 조정합니다.
• 또 다른 변수는 팁 크기입니다. 용작 유형에 알맞은 팁을
선택하십시오. 단, 팁이 작을수록 압력과 디스펜싱 시간은 더 커져야
합니다. 디스펜싱 시간 설정이나 압력 설정의 변경 없이 다른 팁을
시험하고 그 결과를 관찰하십시오.
• 테이퍼 형상 팁은 걸쭉한 재료의 디스펜싱에 필요한 공기압 크기를
줄여 줍니다. 또한, 그러한 팁은 토출 주기의 마지막에 흘러내림을
방지하는 데에 유용합니다.
• 원활한 유체 흐름을 보장하고자 동시에 일관된 용작을 수행하고자
작업판에 대해 45° 각도로 디스펜싱 팁을 유지합니다.
• 배럴 로딩, 디스펜싱 및 취급을 더 청결, 안전, 정확하게 하고자 EFD
SmoothFlow 피스톤을 사용합니다.
묽은 용액을 디스펜싱하는데 EFD 피스톤을 사용하지 않기로 한 경우
급속히 진공 압력을 증가시키지 말고 배럴을 뒤집지 마십시오. 진공으로
인해 용액이 어댑터 호스에 빨려들 수 있거나 그렇지 않고 실린지
배럴이 뒤집어지면 용액은 디스펜서 안으로 역류할 수 있습니다.
주의
• 반드시 새 EFD 실린지 배럴 및 팁을 사용하십시오. 사용 후에는
조심해서 폐기합니다. 이 실무 관행은 최대한의 청결을 보장하고,
오염을 막고, 올바른 안전을 공고히 합니다.
• 실린지 배럴을 완전히 충전하지 마십시오. 대다수 용액의 경우 최적
충전은 배럴 용량의 최대 2/3입니다. 시아노아크릴레이 또는 묽은
용액의 경우 최적 충전은 배럴 용량의 최대 1/2입니다.
설정 관련 제안 사항
• 공기압을 줄이고자 필요 이하의 압력 설정이 디스플레이에 표시될
때까지 시계 반대 방향으로 노브를 돌립니다. 그런 다음, 시계
방향으로 돌려서 올바른 설정에 이를 때까지 압력을 증가시킵니다.
• 용작 설정이 매우 작은 상태에서는 고압 설정을 삼가십시오. 이상적인
설치의 경우 공기압 및 팁 크기와 조화를 이루면서 작업 가능한 유량이
산출되므로 방울 튀김이 없되 그리 더디지도 않습니다.
• 어떤 용액을 사용하든 공기압이 제 역할을 다할 시간은 늘 필요합니다.
더 긴 시간 동안 디스펜싱 압력이 최대한도에 머물므로 적당한 시간과
압력은 최상의 결과를 가져옵니다.
시스템 설치 및 작업 (계속)
Performus X 시리즈 디스펜서
22
www.nordsonefd.com/kr korea@nordsonefd.com +82-31-736-8321 Nordson EFD 디스펜싱 시스템은 세계적으로 판매되며 서비스 됩니다.

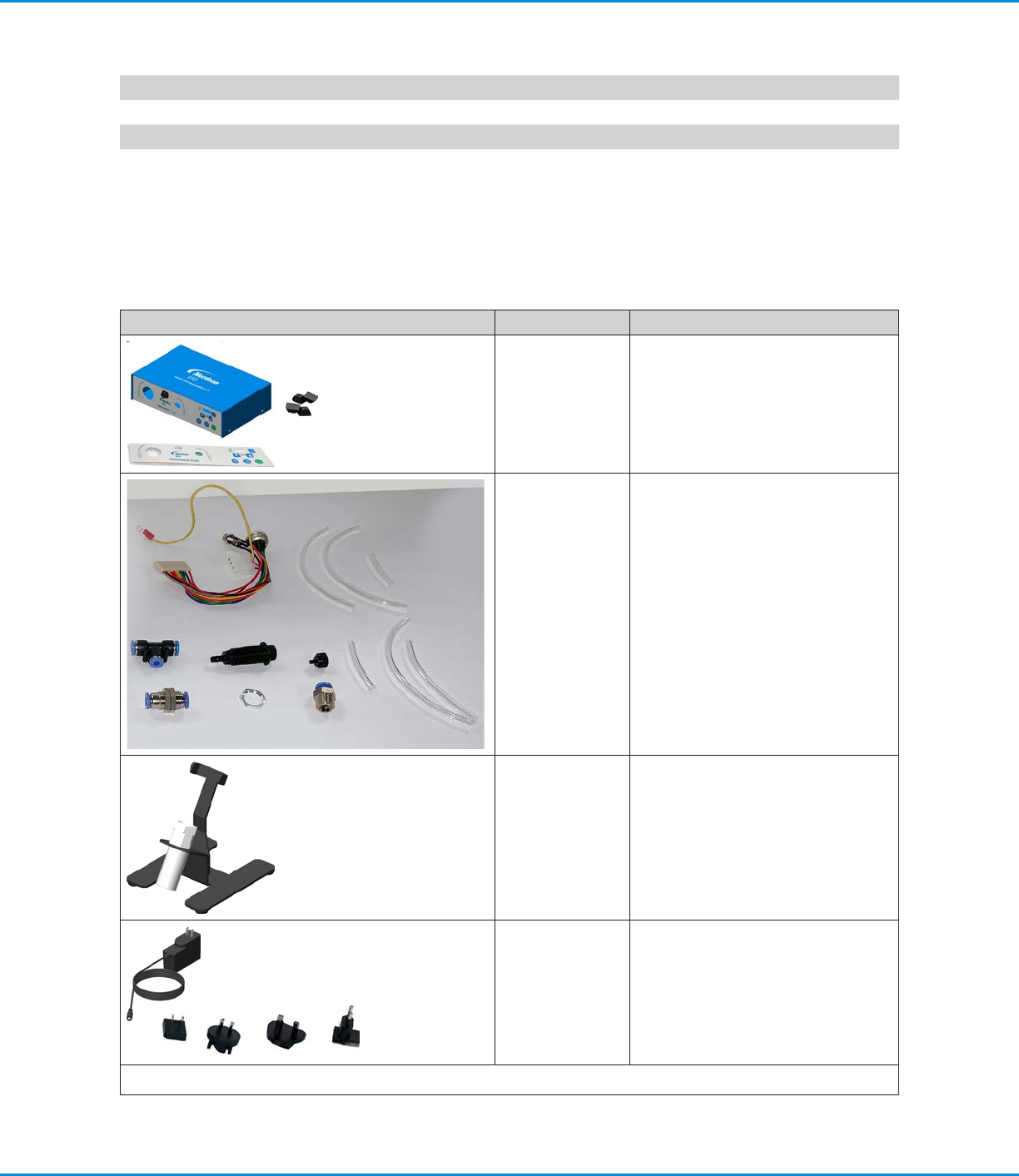

교체 부품
참고: 어댑터 어셈블리, 실린지 배럴, 피스톤, 디스펜싱 팁, 팁 캡을 비롯한 Optimum 구성 요소는
Nordson EFD 카탈로그를 참조하십시오.
항목 부품 # 설명
7363259 (X100)
7363260 (X15)
케이스, 오버레이 및 발
7363267 케이블 어셈블리, 내부 호스 및 피팅
7363269 배럴 스탠드 (병 포함)
7363258 범용 전원공급장치
계속
부품 번호
부품 # 설명
7363256
Performus X100 디스펜서, 0–7 bar (0–100 psi) 압력 조절기
7363257 Performus X15 디스펜서, 0–1 bar (0–15 psi) 압력 조절기
Performus X 시리즈 디스펜서
23
