시스템 설치 및 작업 (계속) 디스펜싱 팁 제거 디스펜서를 일정 모드로 전환한 후 팁으로부터 흘러나오는 재료에서 공기가 다 빠질 때까지 풋페달을 밟은 다음, 풋페달을 늦춥니다. 귀사의 디스펜싱 어플리케이션에 해당하는 바에 따라 다음 섹션으로 넘어가십시오. 이 설명서에는 다음과 같이 자세한 절차가 나옵니다. • “일정 모드를 사용해서 점 또는 줄무늬 토출이나 공동 충전 수행하기” , 19페이지…
시스템 설치 및 작업 (계속)
실린지 배럴 충전
참고: Atlas
™
충전 시스템과 같은 충전 장비 옵션은 Nordson EFD
카탈로그를 참조하십시오.
실린지 배럴의 과충전을 금합니다. 피스톤 및 어댑터 공간은 남겨 두십시오.
설치한 어댑터가 피스톤에 닿으면 재료가 실린지 배럴 밖으로 밀려 나옵니다.
주의
최대한 신경 써서 공기가 피스톤 아래에 갇히지 않게 하십시오. 재료에 균일하게
섞여들었거나 충전 과정에서 갇혀 있던 더 큰 기포로 인해 피스톤 아래에 갇힌
공기는 일부 예로 디스펜싱, 피스톤 튀는 현상, 걸쭉한 재료에 생기는 공기 터널
등 여러 가지 투약 문제를 유발합니다.
주의
흘리기 쉬운 재료의 최상 충전
1. 팁 캡을 장착합니다.
2. 적절한 충전 수준까지 실린지 배럴에 재료를 부어 넣되, 피스톤과
어댑터를 설치할 공간을 남깁니다.
3. 피스톤 아래에 갇히는 공기의 발생을 최소화하고 동시에 피스톤
와이퍼가 지나간 곳에 재료 누출이 생기는 것을 막고자 와이퍼에
재료가 완전히 끌릴 때까지 피스톤을 삽입합니다.
예외: 파란색 LV 배리어 피스톤을 사용하는 경우 배럴 용량의 1/2
까지 실린지 배럴을 채우고 용액 위, 어댑터 바로 밑에 피스톤을
위치시키십시오.
중점도부터 고점도에 이르는 재료의 최상 충전
1. 팁 캡을 장착합니다.
2. 적절한 충전 수준까지 실린지 배럴에 재료를 부어 넣되, 피스톤과
어댑터를 설치할 공간을 남깁니다. 다음 지침을 준수하십시오.
• 재료 속 공기 방울의 형성을 최소화하고자 최적의 가용 도구를
사용해서 재료를 옮깁니다.
참고: 실린지에 패키징된 재료에서 갇힌 공기를 신속하면서도
효율적으로 제거하려면 ProcessMate
™
5000 같은 Nordson EFD
원심분리기 사용을 고려하십시오.
• 신경 써서 실린지 배럴 벽면의 잔사 형성을 최소화하십시오.
피스톤을 삽입할 때 잔사로 인해 피스톤 와이퍼에 씰이
형성되면서 올바른 설치에 지장을 줄 수 있습니다.
3. 피스톤 아래에 갇히는 공기를 최소화하고 동시에 피스톤 와이퍼가
지나간 곳에서 재료가 누출되는 것을 막고자 와이퍼에 재료가
완전히 끌릴 때까지 피스톤을 삽입합니다.
Performus X 시리즈 디스펜서
17
www.nordsonefd.com/kr korea@nordsonefd.com +82-31-736-8321 Nordson EFD 디스펜싱 시스템은 세계적으로 판매되며 서비스 됩니다.
시스템 설치 및 작업 (계속)
디스펜싱 팁 제거
디스펜서를 일정 모드로 전환한 후 팁으로부터 흘러나오는 재료에서
공기가 다 빠질 때까지 풋페달을 밟은 다음, 풋페달을 늦춥니다.
귀사의 디스펜싱 어플리케이션에 해당하는 바에 따라 다음 섹션으로
넘어가십시오. 이 설명서에는 다음과 같이 자세한 절차가 나옵니다.
• “일정 모드를 사용해서 점 또는 줄무늬 토출이나 공동 충전
수행하기”, 19페이지.
• “시간 지정 모드를 사용해서 반복 가능 용작 수행하기”, 20페이지.
• “저점도 유체에 필요한 진공 제어 기능 사용하기”, 21페이지.
모든 재료의 최하 충전
1. 실린지 배럴에 피스톤을 삽입하고, 피스톤이 배럴의 바닥과 접할
때까지 아래로 누릅니다.
2. 배럴 숄더 및 피스톤 와이퍼에 공기 방울이 갇히는 일이 없도록
재료의 유량을 조절하십시오. 기포가 갇혀 있다면 십중팔구는 유량
과다일 것입니다.
3. 충전 시 완전히 재료를 끌어모으는 상태가 유지되도록 피스톤에
일정 압력을 가하십시오.
참고:
• 재료 압력이 지나치게 높으면 피스톤 와이퍼가 지나간 곳에 재료
누출이 생길 수 있습니다.
• 재료 압력이 지나치게 낮으면 피스톤은 불어난 재료 위에 뜨게 될
수 있으며, 이로 인해 피스톤 아래에 공기 방울이 갇힐 가능성은
커집니다.
• 위의 일 중 어느 하나가 일어나는 경우 와이퍼에 재료가 완전히
끌릴 때까지 피스톤을 아래로 누르십시오.
4. 팁 캡을 장착합니다.
Performus X 시리즈 디스펜서
18
www.nordsonefd.com/kr korea@nordsonefd.com +82-31-736-8321 Nordson EFD 디스펜싱 시스템은 세계적으로 판매되며 서비스 됩니다.

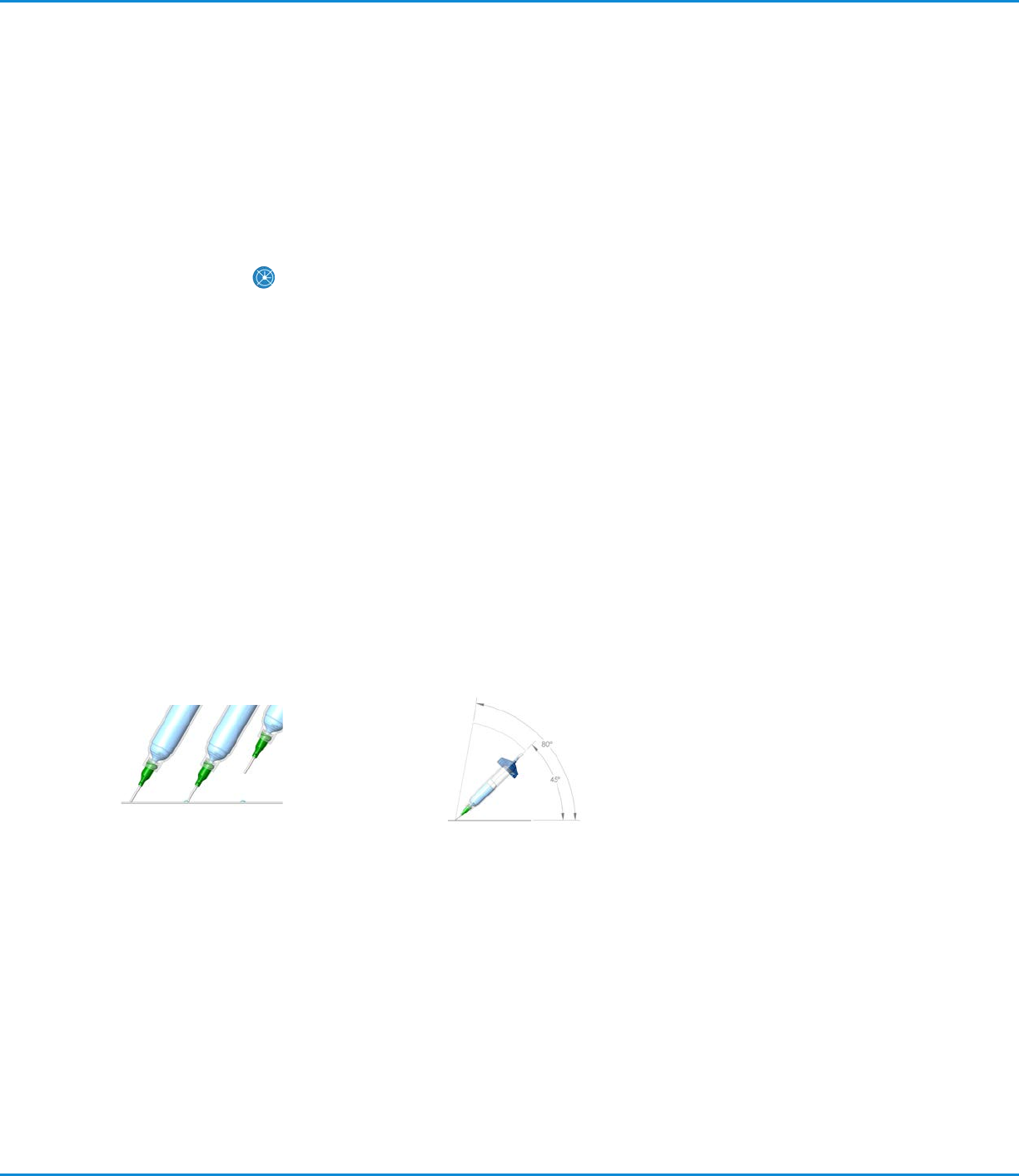

일관된
용작을 위해
각도를
수정합니다.
유념할 사항 —
언제나 그림에
보이는 각도로
작업대 상면에 팁을
닿게 하십시오. 팁이
자리 잡고 나면
풋페달을 누릅니다.
페달을 늦춘 후
똑바로 팁을 들어
올려서 치웁니다.
시스템 설치 및 작업 (계속)
일정 모드를 사용해서 점 또는 줄무늬 토출이나
공동 충전 수행하기
1. 잠금 해제 위치에 찰깍 들어맞을 때까지 공기압 조절기 조정 노브를
잡아당깁니다. 압력을 영 (0) 으로 설정하는 것으로 시작합니다.
2. 종이나 테스트 판 위에 실린지 배럴을 놓습니다.
3. P/T 버튼을 사용해서 bar 또는 psi로 압력을 표시합니다.
4. 장치를 일정 모드로 전환합니다.
5. 안전 클립을 끄릅니다. 이 설치의 남은 과정 동안 풋페달을 오래
내리누릅니다.
6. 종이 (테스트 판) 위에 팁을 놓는 한편, 팁에서 용액이 나오기
시작할 때까지 시계 방향으로 공기압 조절기 조정 노브를 천천히
돌립니다.
7. 원하는 유체 디스펜싱 유량에 도달할 때까지 계속 공기압을
높입니다.
참고: 최저로 가능한 압력과 최대한 큰 팁을 늘 사용하십시오.
최저로 가능한 출력 압력 + 최대한 큰 팁 + 최장으로 가능한
디스펜싱 기간의 조합 = 가장 지속적인 정확한 용작.
8. 풋페달을 늦춥니다.
9. 몇 번 더 디스펜싱 유량 테스트를 반복합니다. 압력에 작은 변화를
주는 식으로 필요시 미세 조정을 수행합니다.
10. 공기압 조절기 조정 노브를 밀어 넣어서 설정을 잠급니다.
Performus X 시리즈 디스펜서
19
