기능과 제어장치 (계속) 뒷면 패널 I/O 핀 다이어그램 14 케이블 심선 색깔 핀 번호 기능 빨강색 1 전압 시발 +, 5–24 VDC (19 mA 최대) 노란색 2 전압 시발 – 파란색 3 주기 종료 피드백 출력 +, 5–24 VDC (100 mA 최대) 오렌지 4 주기 종료 피드백 출력 – 녹색 5 24 VDC 공급 + (100 mA 최대) 갈색 6 24 VDC 공급 – 회색 7 접점 …

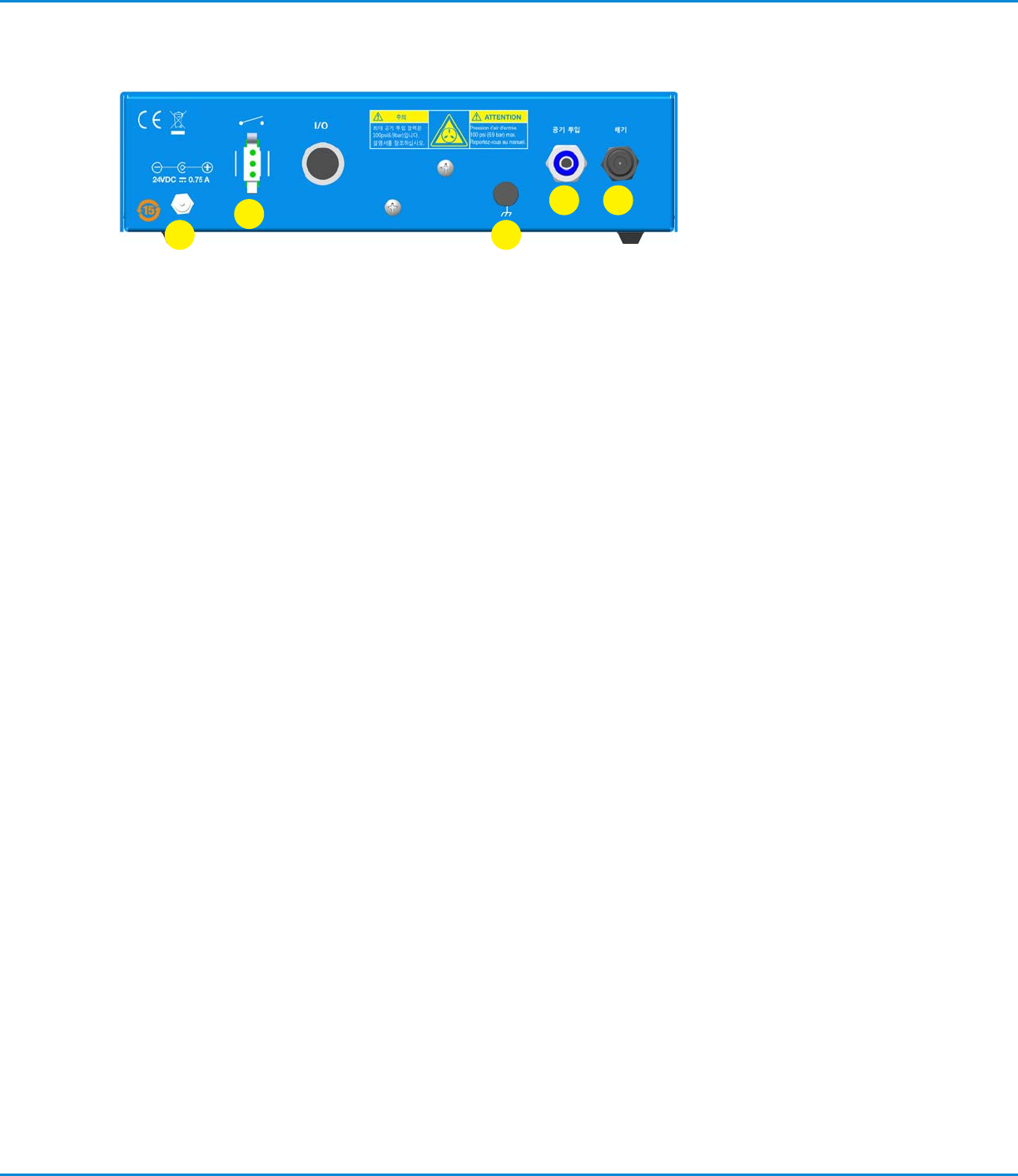

기능과 제어장치 (계속)
13
11
9
10
12
9. 전원 입력 잭 — DC 전원 입력
10. 풋페달/핑거 스위치 커넥터 — 디스펜서 작동 기기의 연결
• 연결은 순시 "접점 폐쇄" 개폐 기기용입니다. EFD는 이 어플리케이션에 맞춰서 특별히 설계된
EFD 풋페달 및 핑거 스위치의 사용을 적극적으로 권합니다.
11. 섀시 연결 — 이 기호는 누설 전류를 분류하고자 섀시를 접지하는 데에 사용 및/또는 시스템 ESD
(정전기 방전) 보호력을 강화하는 데에 사용되는 섀시 연결 단자를 나타냅니다.
12. 공기 투입 푸시인 피팅 — 여과된 공기 공급을 위한 주 급기 투입
• 6 mm 푸시인 피팅, 주 공기 공급 연결에 사용: 장치에 최소 5.5 bar (80 psi), 최대
7.0 bar (100 psi) 압력 작용.
13. 공기 배기구 — 실린지 배럴 공기 출구
• 실린지 배럴에서 비롯된 취출 공기는 모든 토출 주기의 마지작에 이 포트에서 내보내어집니다.
참고: 배기구에서 빠져나온 공기는 어떤 장애물이나 방해물에도 닿으면 안 됩니다. 장치의 성능이
저하되므로 이 구멍이 어떤 식으로든 가려지거나 차단되지는 않았는지 확인하십시오.
Performus X 시리즈 디스펜서
12
www.nordsonefd.com/kr korea@nordsonefd.com +82-31-736-8321 Nordson EFD 디스펜싱 시스템은 세계적으로 판매되며 서비스 됩니다.
기능과 제어장치 (계속)

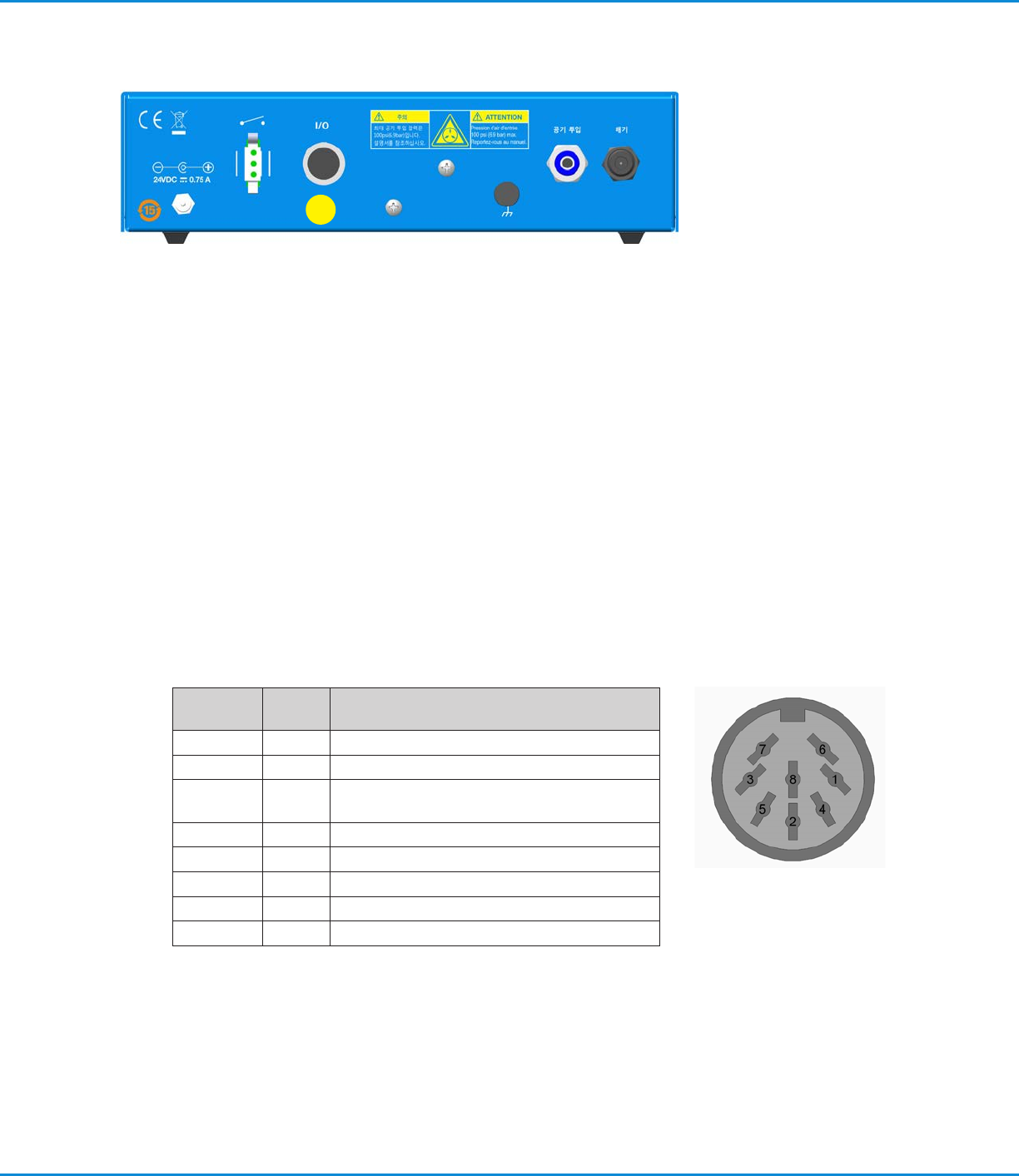

뒷면 패널 I/O 핀
다이어그램
14
케이블
심선 색깔
핀 번호 기능
빨강색 1
전압 시발 +, 5–24 VDC (19 mA 최대)
노란색 2 전압 시발 –
파란색 3
주기 종료 피드백 출력 +, 5–24 VDC (100 mA
최대)
오렌지 4 주기 종료 피드백 출력 –
녹색 5
24 VDC 공급 + (100 mA 최대)
갈색 6 24 VDC 공급 –
회색 7 접점 폐쇄 +, 24 VDC @ 19 mA
자주색 8 접점 폐쇄 –
14. I/O (입력/출력) 연결 — Performus 장치가 외부 제어 회로와 정합되었을 때 임의의 입출력 신호에
연결하는 데에 사용됩니다.
• 전압 시발 회로: Performus 장치는 핀 1 및 2에서 5–24 VDC 신호로 시동할 수 있습니다. 이
신호는 순시 (무려 0.01초) 발생하거나 지속할 수 있습니다. 새 사이클의 시작은 신호가 제거된 후
다시 전달되었을 때만 개시됩니다.
• 기계 접점 시발: Performus 장치는 핀 7 및 8 사용으로 릴레이 또는 스위치와 같은 기계 접점의
폐쇄를 통해서도 시동할 수 있습니다. 새 사이클의 시작은 접점이 개방된 후 폐쇄되었을 때만
개시됩니다. 접점의 폐쇄는 순시 (무려 0.01초) 에 이루어지거나 지속할 수 있습니다.
• 사이클 종료 피드백 회로: 한 토출 주기가 완성되었을 때 전기 스위치는 닫히며 다음 토출
주기 때까지 폐쇄 상태로 유지됩니다. 이 회로의 핀 3 및 4는 호스트 컨트롤러 (PLC) 에 신호를
역전송하거나, 순서대로 다른 기기를 시동하거나, 토출 주기의 완성에 결부되어야 하는 기타
작업을 시작하는 데에 사용될 수 있습니다.
회로는 5–24 VDC, 최대 100 mA에서 작동하도록 설계되었습니다.
8핀 DIN I/O 케이블 어셈블리는 쓰임새 있습니다. 디스펜서 부속품은 “부속품”, 24페이지를
참조하십시오.
Performus X 시리즈 디스펜서
13
www.nordsonefd.com/kr korea@nordsonefd.com +82-31-736-8321 Nordson EFD 디스펜싱 시스템은 세계적으로 판매되며 서비스 됩니다.

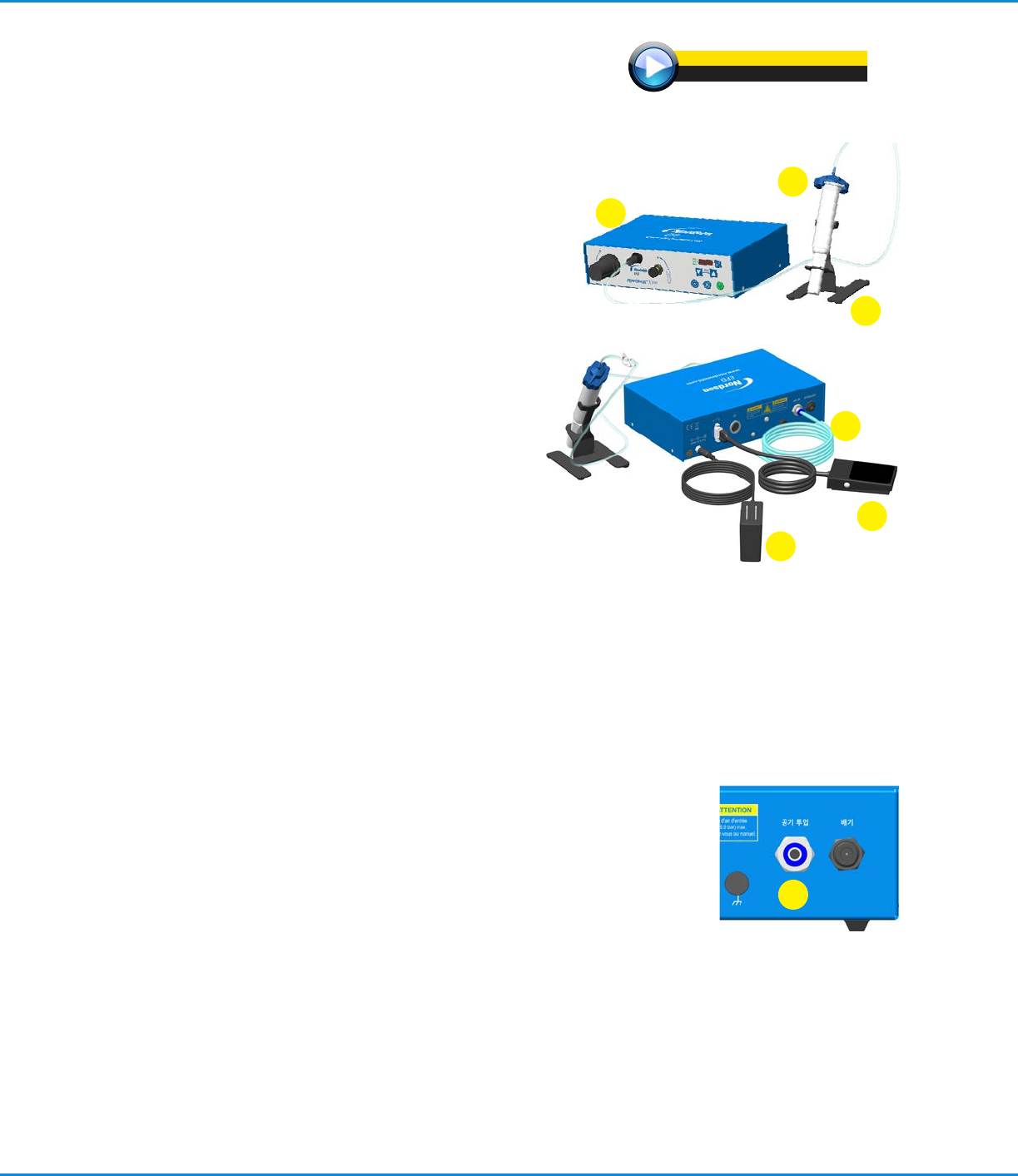

포장 풀기/품질 보증
포장을 뜯어서 패키지의 내용물을 꺼낸 후 깨끗한
작업대에 벌여 놓습니다. 다음 물품은 Performus
디스펜싱 시스템과 함께 들어 있어야 합니다.
a. 디스펜서
b. 실린지 배럴 어댑터 (안전 클립 포함)
c. 실린지 배럴 스탠드
d. 공기 공급 튜브
e. 풋페달 어셈블리
f. 전원공급장치
1
공기 공급 연결
참고: 깨끗하면서도 건조한 여과된 공장 공기는 보증의 필수
요건입니다. 공기 공급 시 공기가 여과되지 않는 경우 EFD
5-micron 필터/압력 조절기를 주문하십시오. 디스펜서 부속품은
“부속품”, 24페이지를 참조하십시오.
Performus에 공기 투입 본관을 연결하기 전에 공기압 조절기 조정
노브를 돌려서 영 (0) 에 맞춥니다.
a. Performus의 뒷면에 있는 투입 피팅에 6 mm 공기 투입
호스의 한쪽 끝을 밀어 넣습니다.
b. 공장 공기 공급에 호스의 다른 한쪽 끝을 연결합니다.
c. 5.5–7.0 bar (80–100 psi) 로 공장의 공기 공급을 설정합니다.
참고: 최상의 성능을 원한다면 공장의 공기 공급 압력은
토출에 요구되는 압력만큼 높아야 합니다.
d. 시계 방향으로 끝까지 진공 제어 노브를 돌려서 진공 기능을
꺼 두십시오. 토출하고 있는 용액의 점성이 낮은 경우 “
저점도 유체에 필요한 진공 제어 기능 사용하기”, 21페이지를
참조하십시오. 계속하려면 여기로 돌아가십시오.
2
설치
a
b
c
e
f
d
2
설치 비디오 시청
www.nordsonefd.com/PerformusSetUp
