교체 부품 참고: 어댑터 어셈블리, 실린지 배럴, 피스톤, 디스펜싱 팁, 팁 캡을 비롯한 Optimum 구성 요소는 Nordson EFD 카탈로그를 참조하십시오. 항목 부품 # 설명 7363259 (X100) 7363260 (X15) 케이스, 오버레이 및 발 7363267 케이블 어셈블리, 내부 호스 및 피팅 7363269 배럴 스탠드 (병 포함) 7363258 범용 전원공급장치 계속 부품 …
유용한 힌트/설정 관련 제안 사항
유용한 힌트
• Performus 디스펜서에는 디스펜싱 시간, 압력, 진공이라는 세 가지
핵심 변수가 작용합니다. 올바른 용작을 이루고자 증분을 작게 해서 한
번에 이러한 항목 중 하나만 조정합니다.
• 또 다른 변수는 팁 크기입니다. 용작 유형에 알맞은 팁을
선택하십시오. 단, 팁이 작을수록 압력과 디스펜싱 시간은 더 커져야
합니다. 디스펜싱 시간 설정이나 압력 설정의 변경 없이 다른 팁을
시험하고 그 결과를 관찰하십시오.
• 테이퍼 형상 팁은 걸쭉한 재료의 디스펜싱에 필요한 공기압 크기를
줄여 줍니다. 또한, 그러한 팁은 토출 주기의 마지막에 흘러내림을
방지하는 데에 유용합니다.
• 원활한 유체 흐름을 보장하고자 동시에 일관된 용작을 수행하고자
작업판에 대해 45° 각도로 디스펜싱 팁을 유지합니다.
• 배럴 로딩, 디스펜싱 및 취급을 더 청결, 안전, 정확하게 하고자 EFD
SmoothFlow 피스톤을 사용합니다.
묽은 용액을 디스펜싱하는데 EFD 피스톤을 사용하지 않기로 한 경우
급속히 진공 압력을 증가시키지 말고 배럴을 뒤집지 마십시오. 진공으로
인해 용액이 어댑터 호스에 빨려들 수 있거나 그렇지 않고 실린지
배럴이 뒤집어지면 용액은 디스펜서 안으로 역류할 수 있습니다.
주의
• 반드시 새 EFD 실린지 배럴 및 팁을 사용하십시오. 사용 후에는
조심해서 폐기합니다. 이 실무 관행은 최대한의 청결을 보장하고,
오염을 막고, 올바른 안전을 공고히 합니다.
• 실린지 배럴을 완전히 충전하지 마십시오. 대다수 용액의 경우 최적
충전은 배럴 용량의 최대 2/3입니다. 시아노아크릴레이 또는 묽은
용액의 경우 최적 충전은 배럴 용량의 최대 1/2입니다.
설정 관련 제안 사항
• 공기압을 줄이고자 필요 이하의 압력 설정이 디스플레이에 표시될
때까지 시계 반대 방향으로 노브를 돌립니다. 그런 다음, 시계
방향으로 돌려서 올바른 설정에 이를 때까지 압력을 증가시킵니다.
• 용작 설정이 매우 작은 상태에서는 고압 설정을 삼가십시오. 이상적인
설치의 경우 공기압 및 팁 크기와 조화를 이루면서 작업 가능한 유량이
산출되므로 방울 튀김이 없되 그리 더디지도 않습니다.
• 어떤 용액을 사용하든 공기압이 제 역할을 다할 시간은 늘 필요합니다.
더 긴 시간 동안 디스펜싱 압력이 최대한도에 머물므로 적당한 시간과
압력은 최상의 결과를 가져옵니다.
시스템 설치 및 작업 (계속)
Performus X 시리즈 디스펜서
22
www.nordsonefd.com/kr korea@nordsonefd.com +82-31-736-8321 Nordson EFD 디스펜싱 시스템은 세계적으로 판매되며 서비스 됩니다.
교체 부품
참고: 어댑터 어셈블리, 실린지 배럴, 피스톤, 디스펜싱 팁, 팁 캡을 비롯한 Optimum 구성 요소는
Nordson EFD 카탈로그를 참조하십시오.
항목 부품 # 설명
7363259 (X100)
7363260 (X15)
케이스, 오버레이 및 발
7363267 케이블 어셈블리, 내부 호스 및 피팅
7363269 배럴 스탠드 (병 포함)
7363258 범용 전원공급장치
계속
부품 번호
부품 # 설명
7363256
Performus X100 디스펜서, 0–7 bar (0–100 psi) 압력 조절기
7363257 Performus X15 디스펜서, 0–1 bar (0–15 psi) 압력 조절기
Performus X 시리즈 디스펜서
23
www.nordsonefd.com/kr korea@nordsonefd.com +82-31-736-8321 Nordson EFD 디스펜싱 시스템은 세계적으로 판매되며 서비스 됩니다.

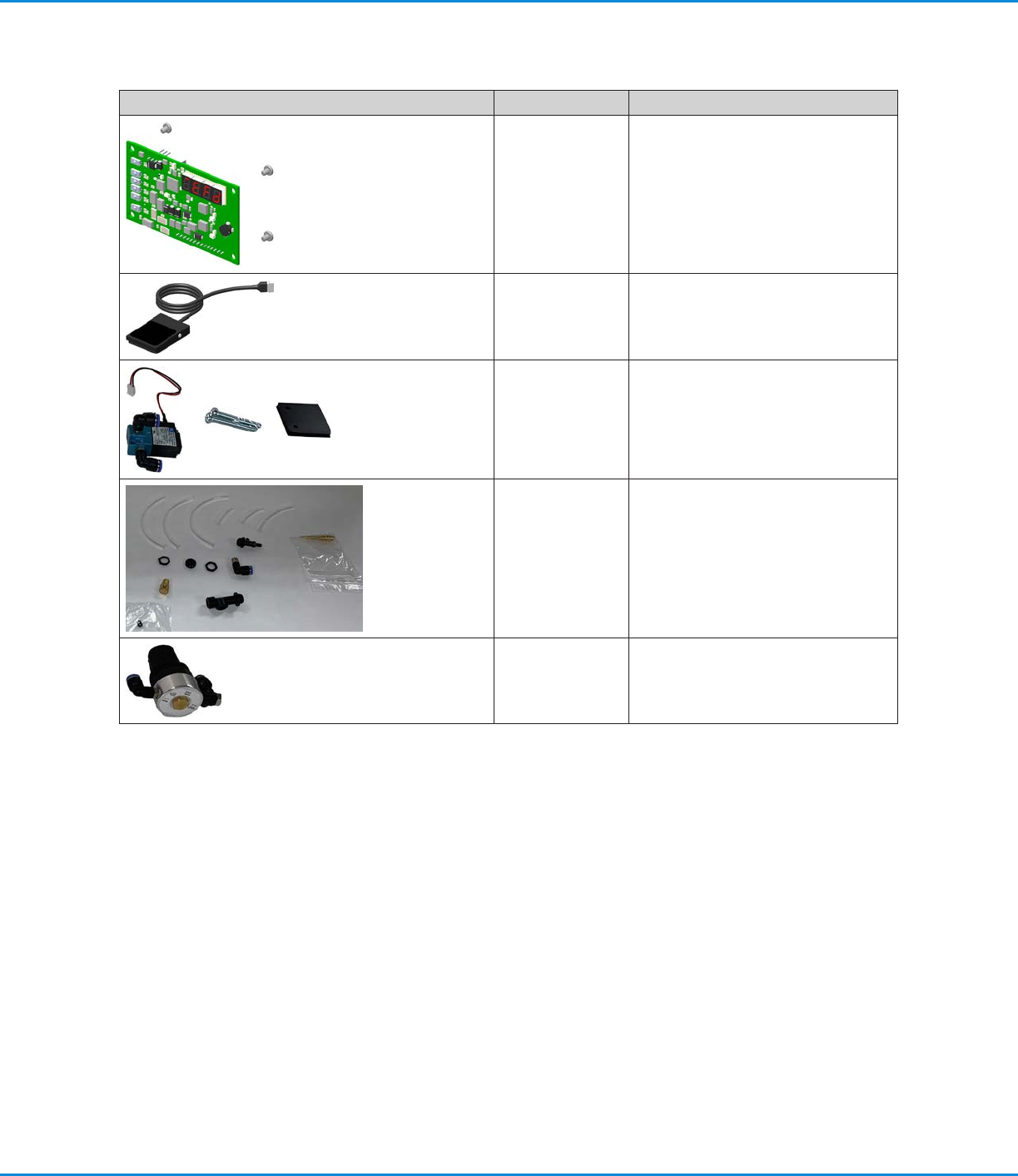

교체 부품 (계속)
항목 부품 # 설명
7363261 (X100)
7363262 (X15)
PC 보드, 디스플레이 (LCD)
7363268 풋페달 어셈블리
7363263 밸브, 솔레노이드 어셈블리
7363264 진공 조절기 및 관련 하드웨어
7363265 (X100)
7363266 (X15)
압력 조절기
Performus X 시리즈 디스펜서
24
