6.2 调整插件卡盘高度
DA4MCC – 83– 6X0 – A0 6.2 - 1
6.2 调整插件卡盘高度
章节管理编号： DA4MCC – 83 – 6X0 – A0
调整插件卡盘高度

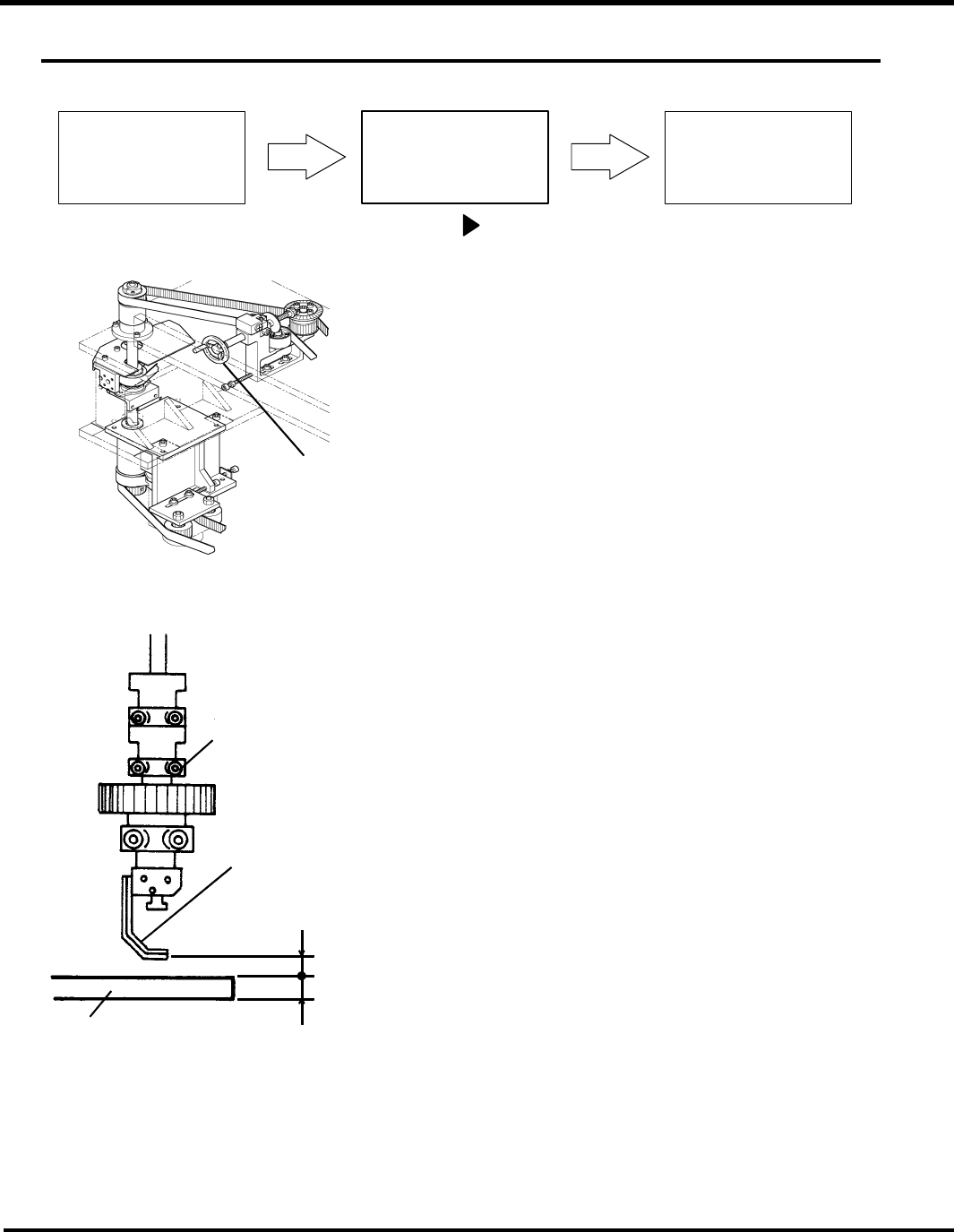

图 6.2-1: 固定数字式序列定时器
图 6.2-2: 调整卡盘爪
1. 在 XY 工作台上放一块印刷电路板(t = 1.6 mm)
2. 转动手轮，直到数字式序列计时器指示145°（插入
盘底正中心）
3. 检查卡盘爪和印刷电路板之间的间隙是否为 0.9
mm.，如果不是，则进行以下步骤：
4. 放松螺栓（A），上下移动卡盘爪进行调节。
5. 再将手轮转动一整圈，将数字式序列计时器设定为
145°（插件夹盘底正中心）
6. 如果卡盘爪和印刷电路板之间的间隙是0.9 mm，
节结束
= 备注 =
如果间隙不是 0.9 mm，则重复步骤 4－6。
Handle
手轮
6.2 Adjusting
Insertion Chuck
Height
6.1 Adjusting
Insertion Chuck
Eccentricity
6.3 Adjusting
Open/Close Timing of
Insertion Chuck Claw
6.1调节插件卡盘偏心
率
6.2 调节插件卡盘高度
6.3 调整卡盘爪的开/
闭定时
Bolt (A)
0.9 mm
Chuck claw
PC board
1.6 mm
螺栓（A）
卡盘爪
印刷电路板
