RHS2B 维护手册 4.2 控制系统 4.2 - 6 DA4MC C – 14 – 020 – B0 4.2.4 光学模块布置 21/22 30/31 48/49 28/29 19/20 46/47 44/45 32 33/38 23/24 6/7 3/11 36/37 39/50 2/4 5/10 1/12 13/14 25/26 42/43 34/35 8/9 17/18 15/16 40/41 27 图 1.1-7： 光学模块布…
RHS2B
维修手册
4.2 控制系统
DA4MCC – 14 – 020 – B0 4.2 - 5

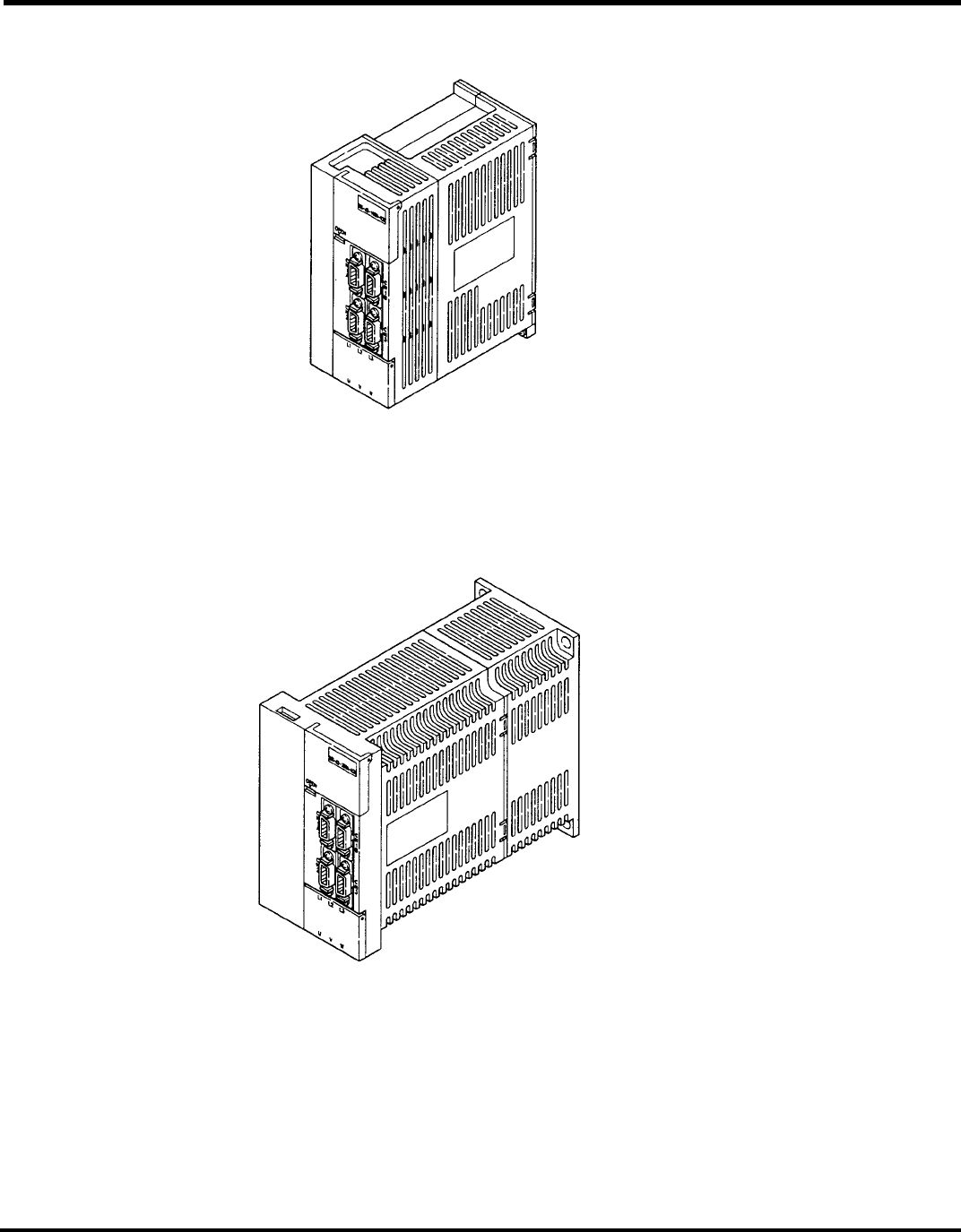

MR-J2S-100B (用于 Z 轴)
图 4.2-5： MR-J2S-100B (用于 Z 轴)
MR-J2-350B (用于 H 轴)
图 4.2-6：MR-J2-350B （用于 H 轴）
RHS2B
维护手册
4.2 控制系统
4.2 - 6 DA4MCC – 14 – 020 – B0

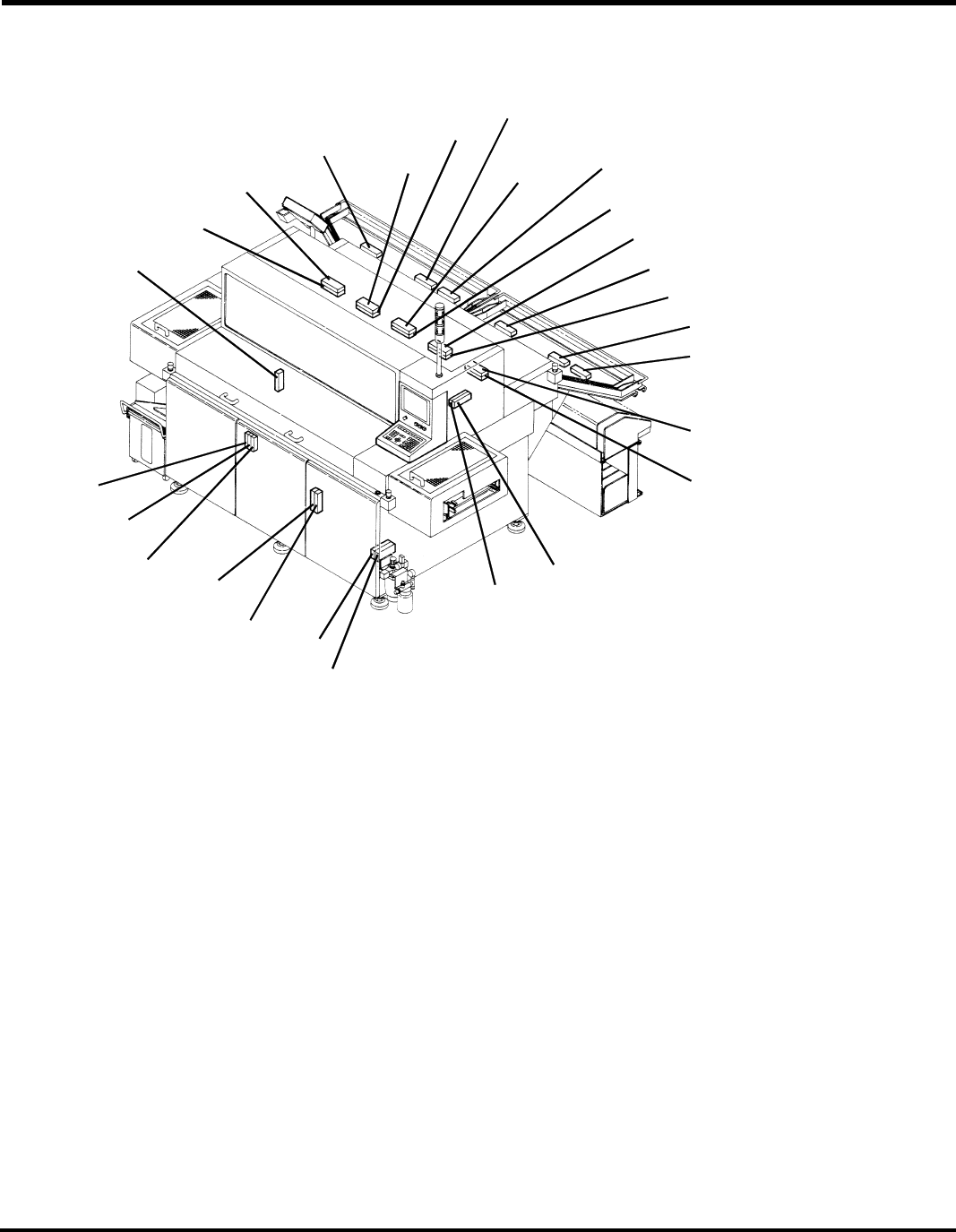

4.2.4 光学模块布置
21/22
30/31
48/49
28/29
19/20
46/47
44/45
32
33/38
23/24
6/7
3/11
36/37
39/50
2/4
5/10
1/12
13/14
25/26
42/43
34/35
8/9
17/18
15/16
40/41
27
图 1.1-7： 光学模块布置 (LL80)
RHS2B
维修手册
4.2 控制系统
DA4MCC – 14 – 020 – B0 4.2 - 7
PIO 输入
PIO 输入 输入
0. 插入检测： 外固定引线
0000
1. 插入检测： 中心引线
0001
2. 插入检测： 外活动引线
0002
3. 保留
0003
4. 保留
0004
5. 保留
0005
6. 保留
0006
7. 保留
0007
光学模块
(1) 光学模块
回路号 2 地址号 2(H) 输入 电源装置
0. 接触点焊接信号
0010
1. 热跳闸
0011
2. 紧急停机
0012
3. 前侧维修开关
0013
4. 保留
0014
5. 手轮检测
0015
6. 保留
0016
7. 保留
0017
(2) 光学模块
回路号 1 地址号 4(H) 输入 下部单元
0. 前盖
0020
1. 右前盖
0021
2. 左前盖
0022
3. 丙烯酸左后盖
0023
4. 丙烯酸后右盖
0024
5. 元件加工装置盖
0025
6. 后顶盖
0026
7. 保留
0027
(3) 光学模块
回路号 1 地址号 2(H) 输入 下部单元
0. X-轴安全限位信号
0030
1. Y轴安全限位信号
0031
2. 输送臂前进极限
0032
3. 输送臂后退极限
0033
4. 保留
0034
5. CVT 检查 1 （选件）
0035
6. CVT 检查 2 （选件）
0036
7. 保留
0037
