RHS2B 维修手册 6.12 调整/ 更换砧座的 固定和活动刀片 6.12 - 2 D A 4 M C C – 8 3 – 7 B 0 – A 0 = 备忘录 =
RHS2B
维修手册
6.12 调整/更换砧座的固定和活动刀片
DA4MCC – 83– 7B0 – A0 6.12 - 1
6.12 调整/更换砧座的固定和活动刀片
章节管理编号：DA4MCC – 83 – 7B0 – A0
步骤
图 6.12-1: 设定数字式序列定时器
图 6.12-2: 调整固定/活动刀片
A
图 6.12-3: 砧座刀片帽
6.12
Adjusting/Replacing
Fixed and Movable
Blades of Anvil
6.12
调整砧座的固定/活
动刀片
Handle
手轮
1. 转动手轮，将数字式序列定时器设定为258 ± 1°
2. 将固定刀片固定于活动刀片上，并用螺栓(M4
× 1)
将它们固定。
= 备注 =
对于单个活动刀片，使用狭窄槽口的刀片帽，
对于双重活动刀片，使用具有较宽槽口的刀
片帽。
3. 调整砧座的高度，使得印刷电路板座架和参照导轨
的高度差为 ± 0.05 mm。
= 备注 =
砧座装置的高度将随着固定刀片的安装条件变
化而变化。
Movable
blade
Fixed
blade
Bolt (M4y1)
Move the fixed blade to
fit the movable blade.
螺栓(M4×1)
活动刀片
固定刀片
移动固定刀片，将其固定于
活动刀片上。
RHS2B
维修手册
6.12 调整/更换砧座的固定和活动刀片
6.12 - 2 DA4MCC – 83 – 7B0 – A0
= 备忘录 =
RHS2B
维修手册
6.13 调整砧座的折弯冲程
DA4MCC – 83– BU0 – A0 6.13- 1

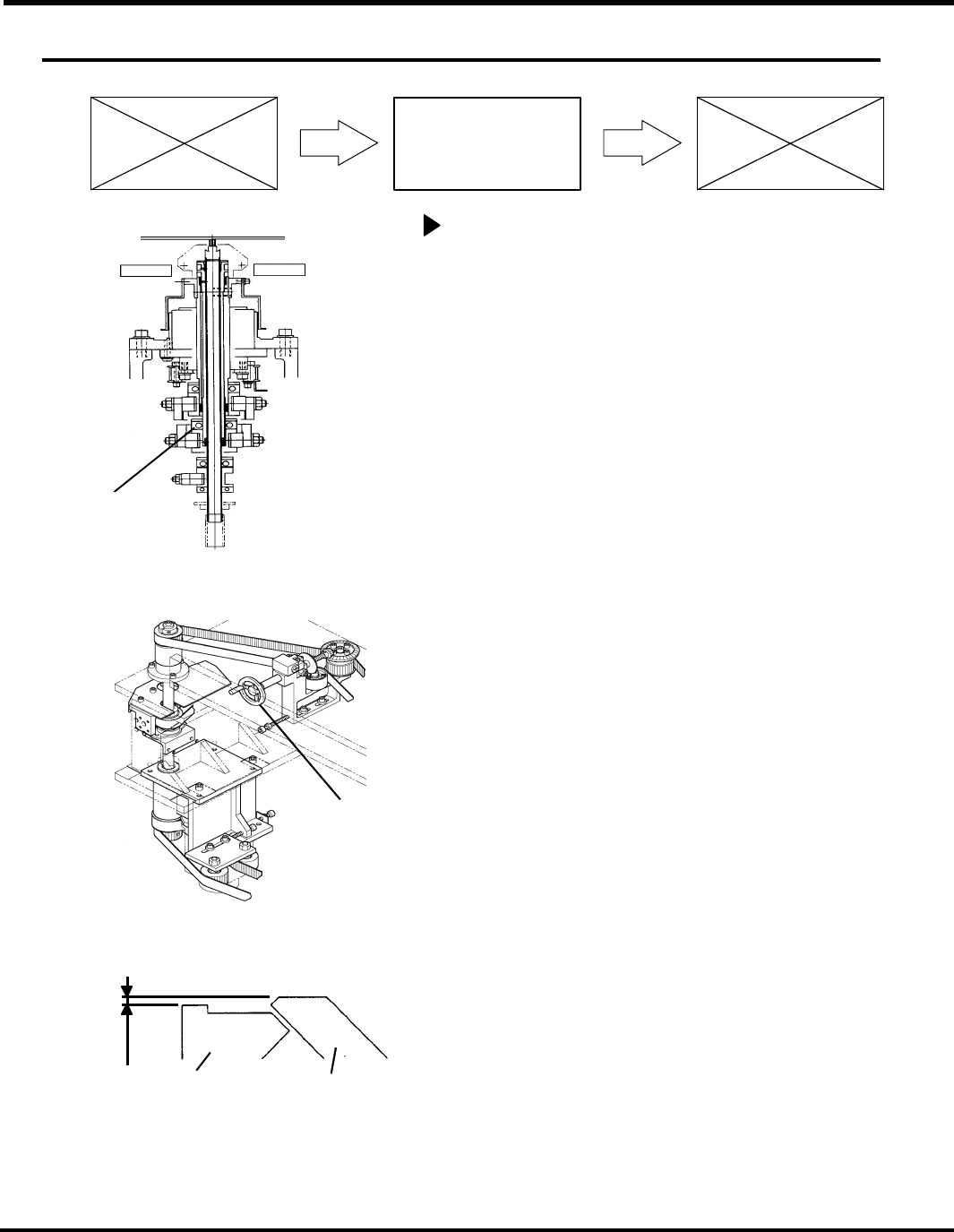

6.13 调整砧座的折弯冲程
章节管理编号：DA4MCC – 83 – 000 – A0
步骤
图 6.13-1: 砧座下部装置
图 6.13-2: 设定数
图 6.13-3: 调整固定/活动刀片
6.12
Adjusting/Replacing
Fixed and Movable
Blades of Anvil
6.12 调整铁砧的折
弯冲程
1. 退松砧座底部的啮合螺栓。
2. 转动手轮，将数字式序列定时器设定在258±1°
（全折弯定时）。
3. 上下移动活动刀片，使得固定刀片和活动刀片间
的间隙为 0.3 mm。
4. 上紧砧座下位的啮合螺栓，将其固定。
5. 将手轮转动一整圈，再次检查固定刀片和活动刀
片间的间隙。
如果间隙为 0.3 mm，则调整完成。
= 备注 =
• 如果间隙不是0.3 mm，则重复步骤
1—5。
• 固定刀片相对于固定刀片印刷电路板
定位器的间隙为 0.3 mm。
Handle
手轮
Movable
blade
Fixed
blade
0
.
3
m
m
固定刀片
活动刀片
Bolt (A)
Bolt(A)
螺栓（B）
