RHS2B 维修手册 7.1 机器检查 7.1- 6 DA4MCC-71- 050-A0 = 备注 = 进行移动检查时 ，必须特别小心 。被选定的 NC 轴 将会相应移动。
RHS2B
维修手册
7.1 机器检查
DA4MCC-71-050-A0 7.1-5
1．按下主控制面板上的
<F2: NC MOVE>。
屏幕变化成。

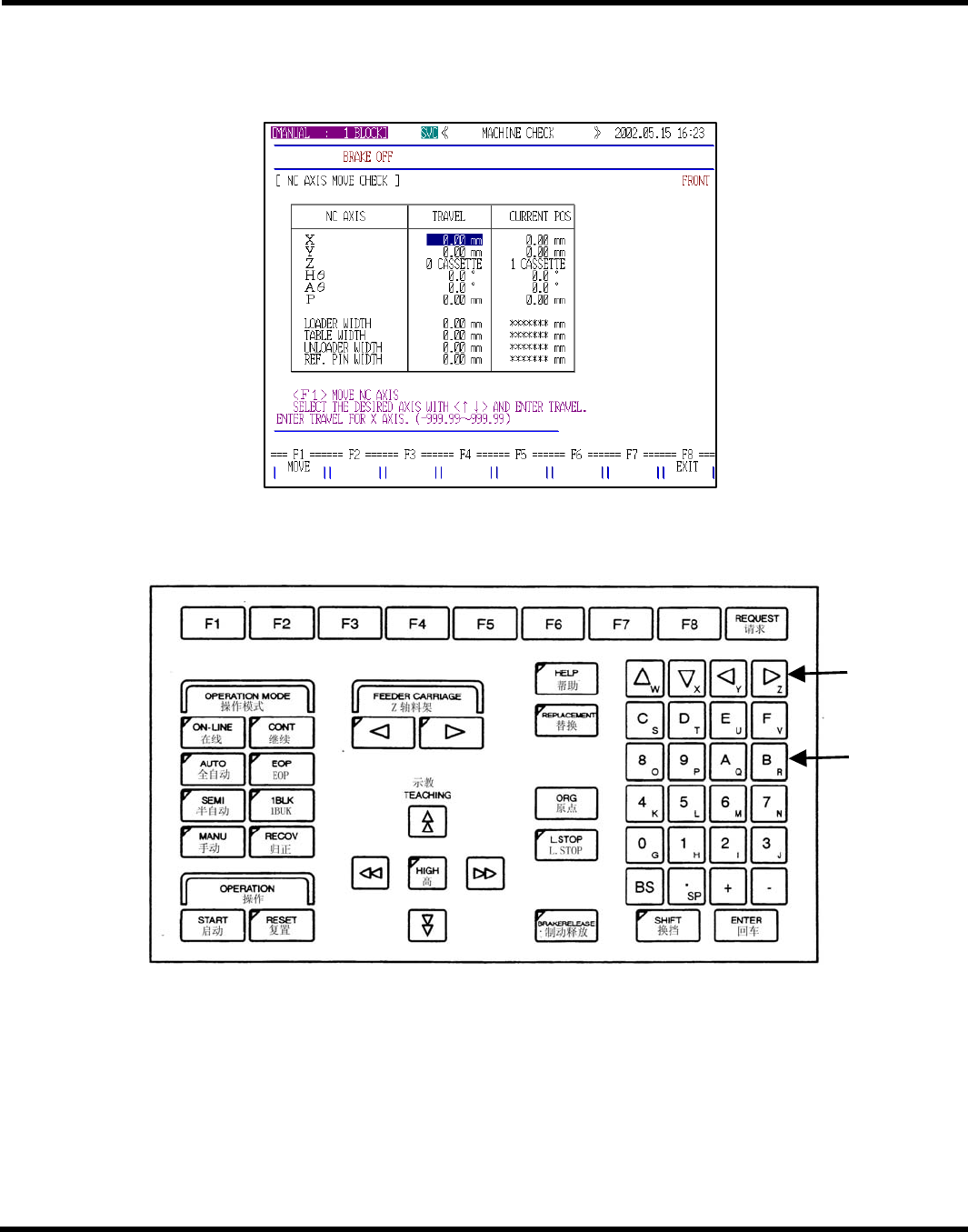

图 7.1-8: NC 轴移动检查屏幕
2. 使用主控制面板上的光标键选择要检查的轴。
图 7.1-9: 主控制面板
3. 输入被选轴的行程。
使用主控制面板上的十键盘。
4. 按下
<F1: MOVE>。
选定轴移动一段输入的行程，轴的当前位置将显示在屏幕上。
2
3
RHS2B
维修手册
7.1 机器检查
7.1-6 DA4MCC-71-050-A0
= 备注 =
进行移动检查时，必须特别小心。被选定的 NC 轴将会相应移动。
RHS2B
维修手册
DA4MCC-71-020-A0 7.2-1
7.2监控
7.2 监控
章节管理编号：DA4MCC-71-020-A0
监控功能用于监控输入信号（包括传感器）和输出信号（包括电磁阀）。
为了进行监控，首先要选择监控形式，指明要监控的信号的地址。
同一时间至多可监控 5 个信号。
= 备注 =
·如果指定了 5 个以上的地址，则先输入的信号无效。
·在改变监控形式前，必须先按下
<F7: DESELECT>。
图 7.2-1: 监控屏幕
监控 说明
SEQ I/O
用于监控通常的输入/输出信号，如传感器和阀门信号。
SEQ 记忆 用于监控与机器控制有关的内部信号。
NC
用于监控与数字控制有关的内部信号。
Recog
用于监控与识别有关的内部信号。
= 备注 =
<F2: SEQ MEMORY>、<F3: NC> 和 <F4: RECOG> 是仅供维修工程师使用的功能。
