RHS2B 维修手册 6.7 调整传送卡盘进给和中心 D A 4 M C C - 8 3 - 6 T 0 - A 0 6.7-1 6.7 调整传送卡盘进 给和中心 章节管理编号： DA 4MCC-83-6T 0-A0 Handle 图 6.7-1: 设定数字式 序列定时器 Bolt (M5y4) Transfer chuck Dial gauge Spring 图 6.7-2: 调整传送 卡盘和插件卡盘 Holder (A) Bolt …
RHS2B
维修手册
6.6 调整传送卡盘爪
6.6- 2 DA4MCC – 83 – 6S0 – A0
= 备忘录 =
RHS2B
维修手册
6.7 调整传送卡盘进给和中心
DA4MCC-83-6T0-A0 6.7-1
6.7 调整传送卡盘进给和中心
章节管理编号：DA4MCC-83-6T0-A0
Handle

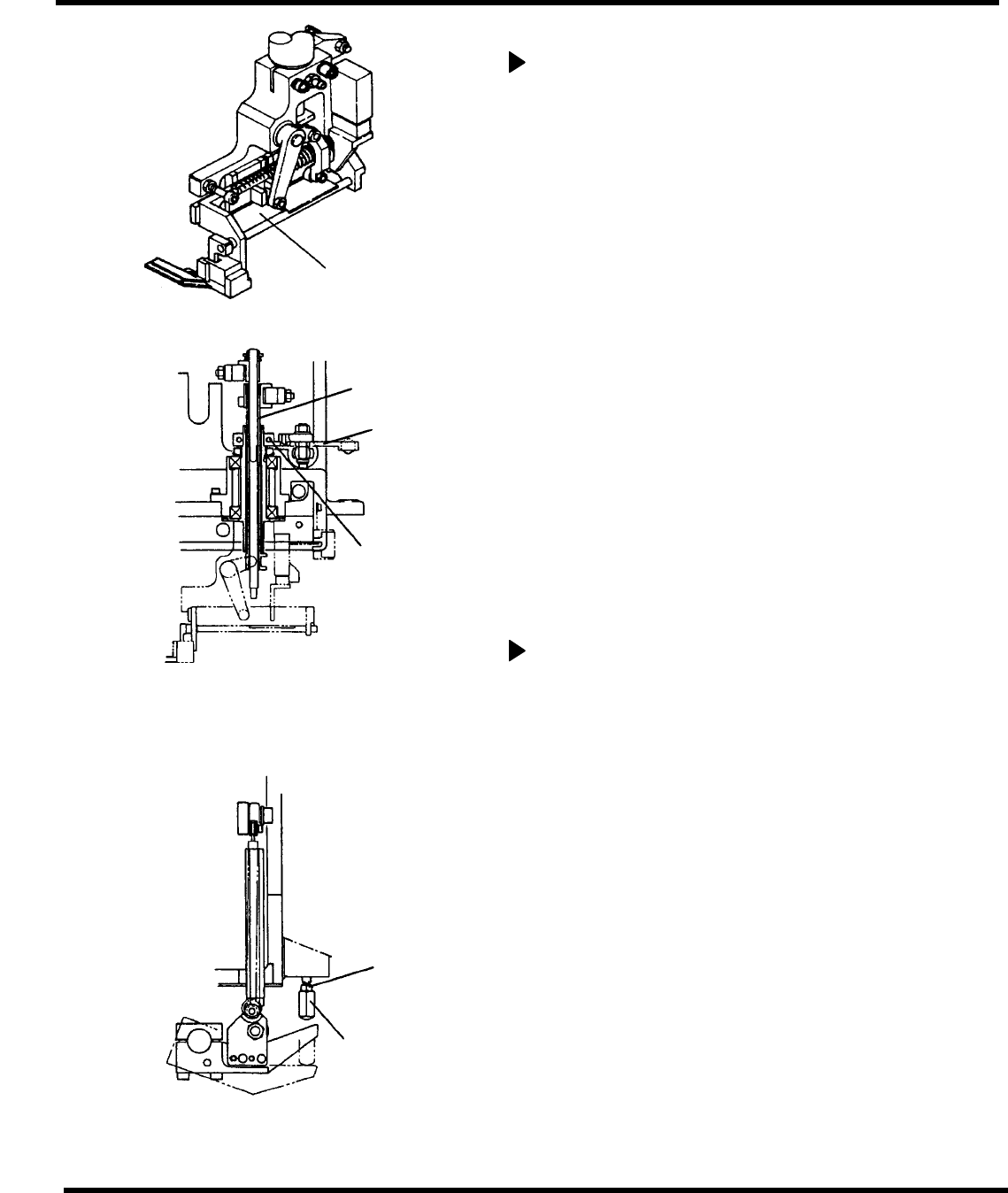

图 6.7-1:设定数字式序列定时器
Bolt (M5y4)
Transfer
chuck
Dial gauge
Spring
图 6.7-2: 调整传送卡盘和插件卡盘
Holder (A)
Bolt (B)
图 6.7-3: 转换头装置
6.7 Adjusting Transfer
Chuck Feed and
Center
6.6 Adjusting Transfer
Chuck Claw
6.6 调整传送
卡盘爪
6.7 调整传送卡盘
进给和中心
手轮
螺栓（M5 × 4）
传送夹盘
弹簧
千分表
螺栓(B)
架(A)
调整传送卡盘进给
1.转动手轮，设定数字式序列定时器为15°。
2.在传送卡盘爪上放置电子零件夹具。
3.转动手轮，将零件传送到插件卡盘上。
4.检查零件头是否在数字式序列定时器读数
为29° 时弯曲。
5.如果在 29° 位置弯曲，则应设定数字式
序
列定时器为 15° ，取下传送卡盘弹簧，
放
松架(A)的螺栓(B)，并垂直方向移动轴
(C)，使传送卡盘前后移动。
6.当传送卡盘与插件卡盘对准时，紧固螺栓
(B)以固定传送卡盘。
7.使弹簧复位。
= 备注 =
再次检查千分表读数是否为 0.1mm，
夹具的引线是否顺利地滑到插件卡
盘爪内。
如果不，则进行以下步骤。
RHS2B
维修手册
6.7 调整传送卡盘进给和中心
6.7-2 DA4MCC-83-6T0-A0
图 6.7-4: 调整传送卡盘
图 6.7-5: 传送头装置
图 6.7-6: 传送头装置
Transfer
chuck
传送卡盘
Shaft (C)
Lever (D)
Bolt (E)
轴(C)
杠杆(D)
螺栓(E)
Nut (F)
End rod
(G)
螺母(F)
端杆
(G)
调整传送卡盘中心(1)
1.转动手轮，将数字式序列定时器设定为15° 。
2.放松杠杆（D）上的螺栓(E)，将传送卡盘滑到插
件卡盘的交接位置。
= 备注 =
如果微调的效果不好，放松图6.7-2中传
送卡盘的螺栓(M5
× 4)，再试。
3.固螺栓(E)，固定传送卡盘。
4.使弹簧复位。
5.再次将传送卡盘滑到插件卡盘的交接位置，检查
插件卡盘爪能否平稳地接受夹具。
= 备注 =
如果不能，则重复步骤 1 — 5。
调整传送卡盘中心(2) –调整回复移动
1.转动手轮，设定数字式序列定时器为135° 。
2.接通在子控制器上的
<TRANSFER SWING>。
3.放松螺母(F)，调整到使得端杆可接触到杠杆的程
度。然后，紧固螺母。
4.断开在子控制器上的
<TRANSFER SWING>。
= 备注 =
如果不能成功地恢复移动，则重复步骤
1—4。
