第 3 章 生产 Rev00 3-11 3-2-3-2 生产设备状态 按下<START>开关，生产开始后，若已在 “工具”/“操作选项”的“生产（显示）”标签中，选中 “生产中显示设备画面”选项，则在画面中显示生产设备状态。 有关详细情况请参见使用说明书CD。 图 3-8 生产设备状态显示画面 生产的基板，平均 1 块基板的 从夹紧到解除钳夹的时间 蓝：正常状态 黄：元件用完状态 红：错误状态 蓝： 正常状态 红： 错误状态
第 3 章 生产 Rev00
3-10
操作选项的“生产(显示)”标签中的“倒计生产基板数量”项被选中时，显示的生产实际
数量为剩下的数量。
② 总贴片点数
1张基板上的所有贴片点数。
③ 顺序
显示当前正在进行的贴片顺序(输入顺序或优化顺序)。
④ 生产状态
显示当前的生产状态。
⑤ 通道编号
显示贴片头所吸取贴片的元件的通道编号。
⑥ 阶段编号
显示贴片头所吸取贴片元件的“贴片数据”顺序。(因输入顺序与最优化顺序而异)
⑦ 总贴片点数
显示1张基板上的贴片点数。(最大值为贴片点数 × 电路数)
⑧ 吸取位置
显示贴片头吸取的贴片头编号。
使用 MTC 元件时，由于 MTC 自身在进行元件用尽时的层检索，有时显示的层会不一样。
⑨ 吸嘴编号
显示贴片头上安装的吸嘴编号。
⑩ 元件名称
显示贴片头将吸取的元件名。
⑪ 元件 ID
显示贴片头将吸取的贴片元件的元件ID。
⑫ 送料器台架状态
不间断运行生产时（选项）显示送料器台架的状态。
送料器台有效时为彩色、无效时为灰色。
送料器台架有效状态（生产状态）
送料器台架无效状态（停止状态）
注意：
第 3 章 生产 Rev00
3-11
3-2-3-2 生产设备状态
按下<START>开关，生产开始后，若已在 “工具”/“操作选项”的“生产（显示）”标签中，选中
“生产中显示设备画面”选项，则在画面中显示生产设备状态。
有关详细情况请参见使用说明书CD。

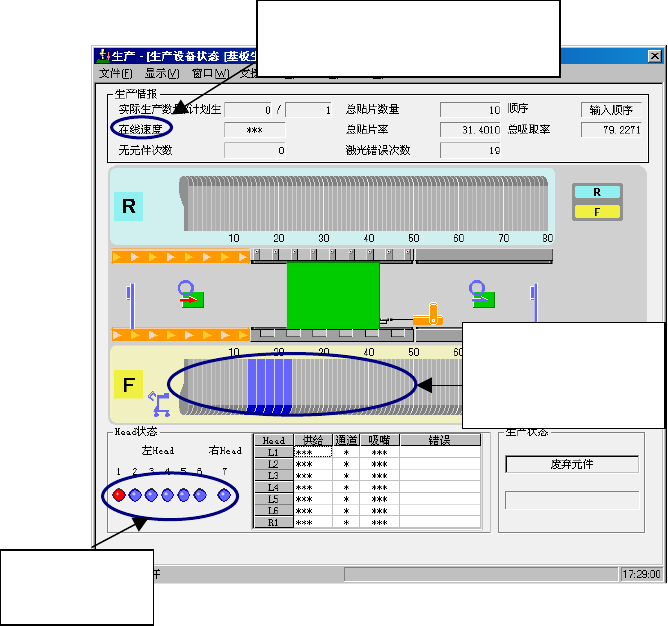

图 3-8 生产设备状态显示画面
生产的基板，平均 1 块基板的
从夹紧到解除钳夹的时间
蓝：正常状态
黄：元件用完状态
红：错误状态
蓝：正常状态
红：错误状态
第 3 章 生产 Rev00
3-12
3-2-3-3 暂停
临时停止生产时，按下操作面板的<STOP>开关。
在“连续” 运行模式下按下<STOP>开关，或在运行模式为“步骤”时停止在步骤位置上时，
机器将处于暂停状态。
暂停状态时的显示画面如图3-9所示。
图 3-9 暂停状态时的显示
在此，若按下<START>开关，则暂停对话框消失，暂停状态被解除。
若按下<STOP>开关，将转换为生产中断处理。
注意
按下<START>开关后，贴片头会立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠近装置。
在按下<START>开关前，请务必确认装置内部无人作业。
在按下<START>开关前，请确认装置附近没有会受到人身伤害的人。
在按下<START>开关前，请确认装置内部没有安装、安放会妨碍装置运行的物体(调整
工具等)。
