ヤマハ発動機株式会社 IM 事業部 マウンター技術部 ソフト開発グループ MDOC-SOFT50350 4/12 図 3.1 1 吸着グループ内での部品データ 自動チューニング処理 図 3.2 部品デー タ自動チューニング処理（1 ヘッド分）の流れ 部品吸着 部…
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50350
3/12
表 2.1 チューニング対象補正タイプ・アルゴリズム、及びチューニング対象パラメータ
チ ッ プ
部品
標準チップ 通常 O - - O
電極欠けチップ認識 O O - O
電極輝度チェック O O - O
方向判定 O O - O
中央部輝度チェック O O - O
電極中心検出リトライ O O - O
チップアレイ認識 O O - O
メルフチップ 通常 O O - O
ベアチップ 通常 O - - O
サイズフィット認識 O - - O
極小ベアチップ認識 O - - O
特殊チップ 通常 O - - O
極小チップ 通常 - - O O
O：対象 / -：対象外
< 注意 >
- リード幅は、画面上は 1 項目しか表示されていない場合でも、内部的には「リード幅 N1」と「リ
ード幅 S1」の両方のチューニングが行われます。ただし、「編集モード」が「詳細」で、「リードグル
ープ数 E」と「リードグループ数 W」の両方に 1 以上の値が設定されている場合は、「リード幅 E1」と
「リード幅 W1」がチューニング対象となります。
部品データ自動チューニング機能は、大きく分けて、部品情報チューニング機能と、チューニング
結果引き継ぎ機能から構成されます。
本機能では、部品情報のチューニングを行います。
自動運転中の部品認識時に部品サイズ XY 及びリード幅の測定を行い、1 吸着グループ終了ごと
に平均値を計算し、部品情報に反映させます。公差チューニングが有効で、所定のサンプル数
（部品点数）に到達している場合は、さらに公差を計算し、部品情報に反映させます。所定のサン
プル数を超えた場合は、最も古いサンプルを破棄して新しいサンプルを加えることで、常に直近の
サンプルを対象にします。
なお、認識エラーが発生した部品でも、部品サイズ及びリード幅の測定に成功した場合は、サンプ
ルに加えられます。（部品サイズ、リード幅のいずれかがサンプル許容率を超えている場合は除
く）
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50350
4/12

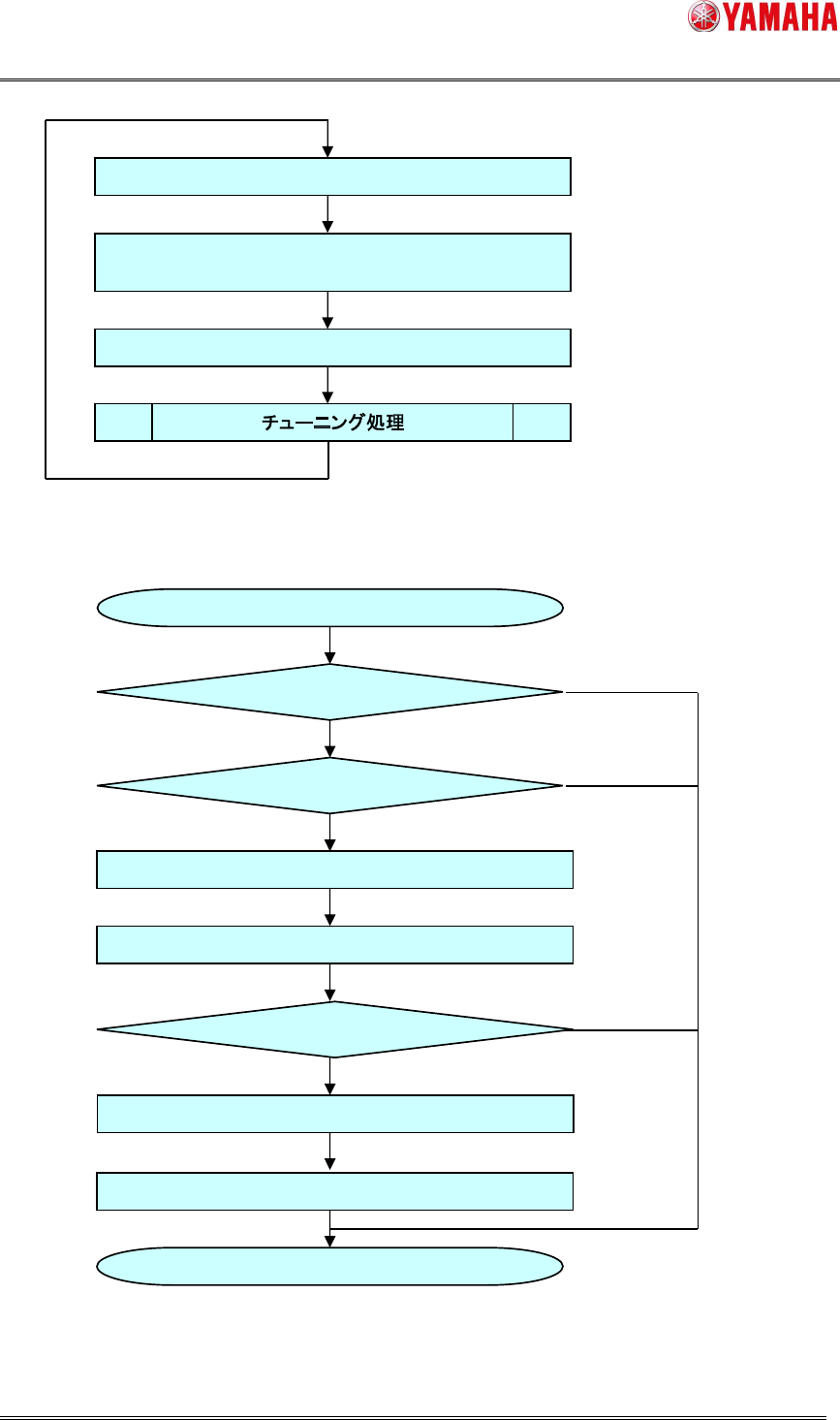

図 3.1 1 吸着グループ内での部品データ自動チューニング処理
図 3.2 部品データ自動チューニング処理（1 ヘッド分）の流れ
部品吸着
部品認識
（「部品サイズ XY」「リード幅」の認識結果を記憶しておく）
部品搭載
部品サイズ XY、リード幅の平均値を計算
サンプル許容率以下？
サンプル数到達？
チューニング結果（部品サイズ XY 等）を部品情報へ反映
チューニング対象部品？
サンプル追加（古いサンプル消去）
Yes
No
No
Yes
No
Yes
チューニング処理（1 ヘッド分）開始
チューニング処理（1 ヘッド分）終了
公差を計算
ヤマハ発動機株式会社 IM 事業部
マウンター技術部 ソフト開発グループ
MDOC-SOFT50350
5/12
< 注意 >
- チューニング対象項目（「外形寸法 XY」、「リード幅」、「公差」等）、「補正グループ」、「補正タイ
プ」、「アルゴリズム」を手で変更した場合は、変更結果を優先するため、サンプル情報が初期化さ
れ、1 点目からチューニングをやり直します。
- [部品] – [補助編集]で、「挿入」、「行削除」、「並べ替え」のいずれかを実行した場合は、全部
品のサンプル情報が初期化され、全部品とも 1 点目からチューニングをやり直します。
< 参考 >
各部品のチューニング状況は、[モニタ] – [吸着率警告] – [部品別情報]タブの「チューニング」列
で確認することができます。「チューニング」列には、「現在のサンプル数 / マシン設定のサンプ
ル数」が表示されます。チューニング対象外の部品には、「-」が表示されます。

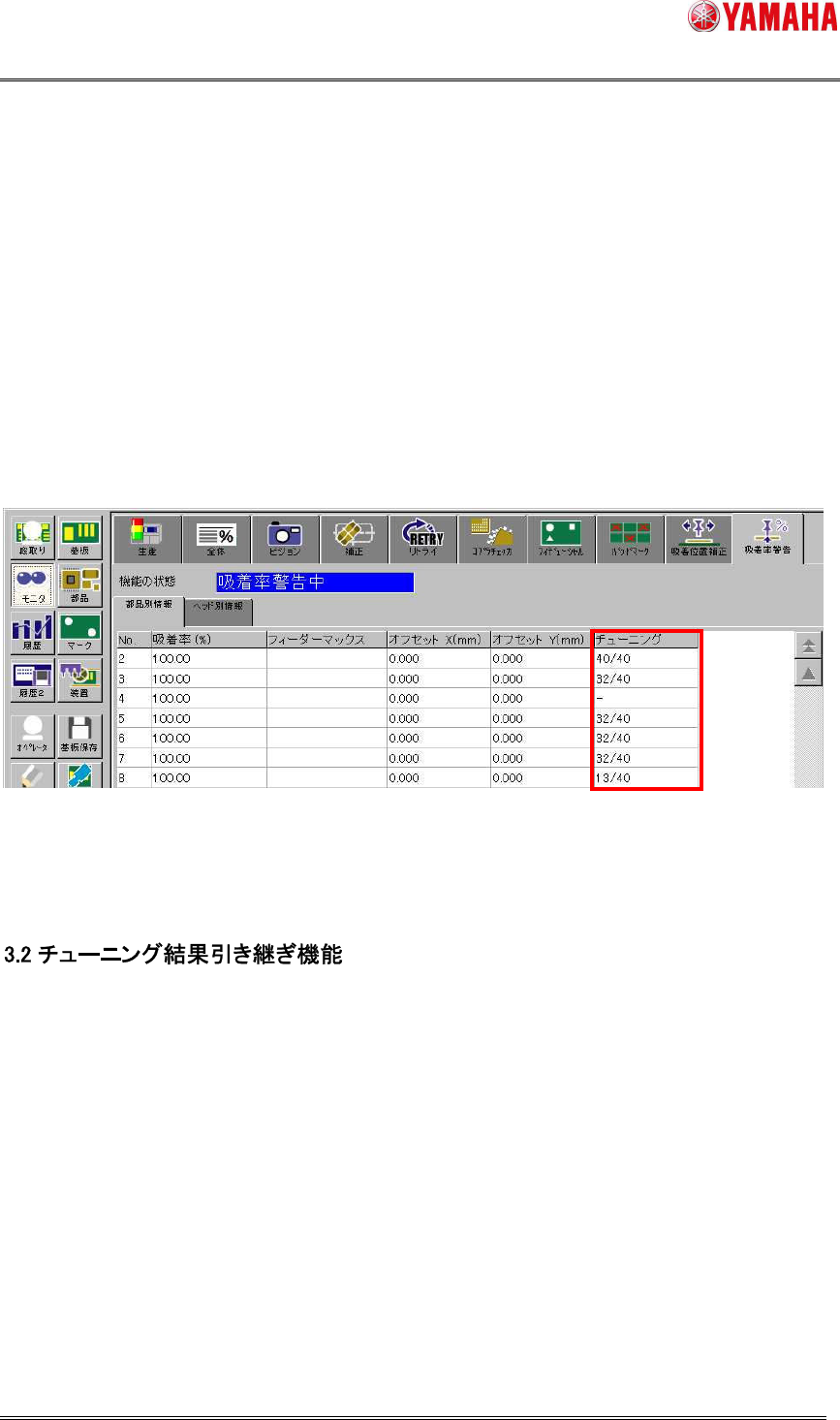

図 3.3[モニタ]–[吸着率警告]–[部品別情報]タブ
本機能では、チューニング結果を他の基板データに引き継ぎます。これにより、一度データチュー
ニングを行えば、そのフィーダーと部品の組み合わせを別の基板データで使う場合にも、前回の
チューニング結果をそのまま使うことができます。
具体的には、部品データチューニング実行後、基板データ読み込みやフィーダー取り外しなどを
行うと、チューニング結果が部品情報引き継ぎファイルに書き込まれます。その後、基板データ読
み込み後やフィーダー取り付けのタイミングで、部品情報引き継ぎファイルから前回のチューニン
グ結果が読み込まれます。
なお、部品情報のチューニング対象項目（「外形寸法 XY」、「リード幅」、「公差」等）を手で編集し、
基板データを保存した場合も、引き継ぎファイルに書き込まれ、他の基板データに引き継がれま
す。
