ヤマハ発動機株式会社 IM 事業部

マウンター技術部 ソフト開発グループ



MDOC-SOFT50350 

6/12

表 3.1 部品情報引き継ぎ仕様



ファイル名 Feeder_(フィーダーID)@(部品名).sts Feeder_(部品名).sts

ファイル内容 ・チューニングに関係する部品情報（「外形寸法 XY」、「リード幅」、「公差」、

「補正グループ」、「補正タイプ」、「アルゴリズム」など）

・過去のサンプル情報

* 吸着高さティーチング機能を併用している場合は、「吸着高さ」も含む。

引き継ぎ（読込）

タイミング

・基板データ読み込み時

・フィーダー取り付け時

・基板データ読み込み時

引き継ぎ条件 ・「フィーダーID」及び「部品名」が一致

すること。

・「補正タイプ」及び「アルゴリズム」が

一致すること。

・基板データ読み込み時の場合、フィ

ーダーが取り付けられていること。

・フィーダー取り付け時の場合、書き

込み条件に合致していないこと。

・「部品名」が一致すること。

・「補正タイプ」及び「アルゴリズム」

が一致すること。

書き込みタイミン

グ

・基板データ読み込み直前

・電源 OFF 時

・フィーダー取り外し時

・基板データ読み込み直前

・電源 OFF 時

書き込み条件 ・部品データチューニングが行われていること。

または、

・「外形寸法 XY」、「リード幅」、「公差」等を手で編集した後、基板データの保

存が行われていること。

* 吸着高さティーチング機能を併用していて、吸着高さの書き込み条件を満

たした場合、「外形寸法 XY」等も強制的に書き込まれます。

削除タイミングと

削除条件

・基板データ読み込み時（サーバーパスが未設定で、引き継ぎファイル数が

2000 を超えている場合、更新日付が古い順に削除）



< 注意 >

・ チューニング結果引き継ぎ機能だけを無効にすることはできません。

・ 吸着高さティーチング機能が有効な場合、一旦「部品データ自動チューニング」を無効にする

と、引き継ぎファイルからチューニング結果が消えてしまうため、その後、「部品データ自動チ

ューニング」を有効に戻しても、以前のチューニング結果は引き継がれません。

・ データベース全セットまたは固定基板マッチングが有効な場合でも、チューニング結果引き継



ヤマハ発動機株式会社 IM 事業部

マウンター技術部 ソフト開発グループ



MDOC-SOFT50350 

7/12

ぎの方が優先されます。



< 参考 >

・ 引き継ぎファイルの保存先は、アプリケーション設定で設定可能です。（4.3 アプリケーション設

定参照）

・ 部品情報引き継ぎファイルの読み込みや書き込みに失敗した場合、エラーログに「Ea12994:

部品情報引き継ぎファイル書き込み失敗」や「Ea12995:部品情報引き継ぎファイル読み込み

失敗」が記録されます。



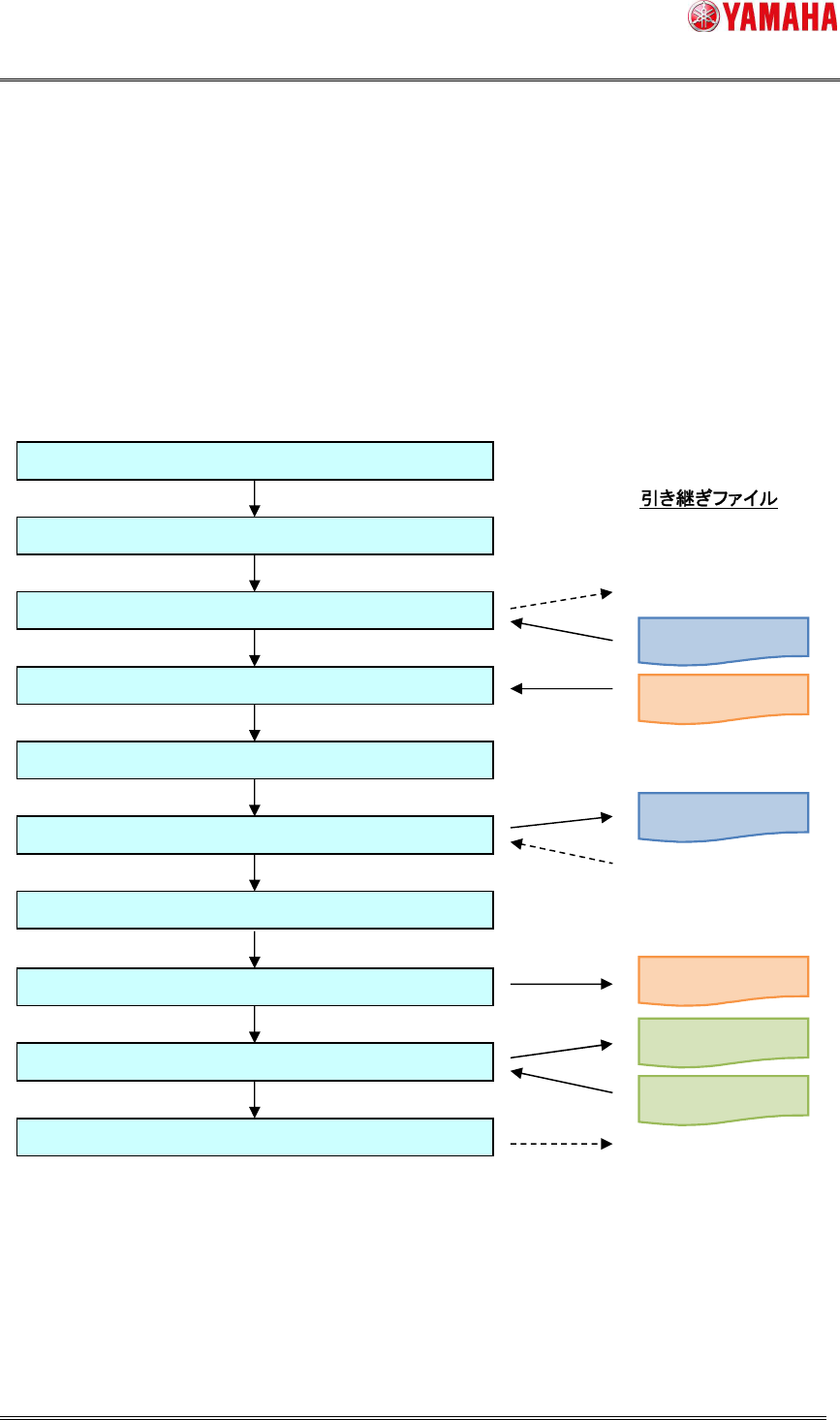

図 3.4 部品情報引き継ぎファイルの動作例



基板データ(1) 読み込み （部品 1、部品 2 使用）

フィーダーB（部品 2） 取り付け

フィーダーA（部品 1） 取り付け

基板データ(1) 生産開始

フィーダーA→フィーダーC に交換

基板データ(1) 生産終了

基板データ(2) 読み込み （部品 1、部品 2 使用）

フィーダーB（部品 2） 取り外し

フィーダーA(部品 1)

読み込まない（チュー

ニング中の情報をそ

のまま使う）

フィーダーB(部品 2)

フィーダーC(部品 1)

フィーダーB(部品 2)

フィーダーA(部品 1)

フィーダーC(部品 1)

電源 OFF

書き込まない（チュ

ーニング未実施）



書き込まない（チュ

ーニング未実施）



マシン起動

読込

書込



ヤマハ発動機株式会社 IM 事業部

マウンター技術部 ソフト開発グループ



MDOC-SOFT50350 

8/12

本機能を有効にするには、[マシン設定] – [スペック情報] - [部品データ自動チューニングスペッ

ク]を開き、「部品データ自動チューニング」を「ON」に設定してください。また、必要があれば、他の

設定を変更してください。



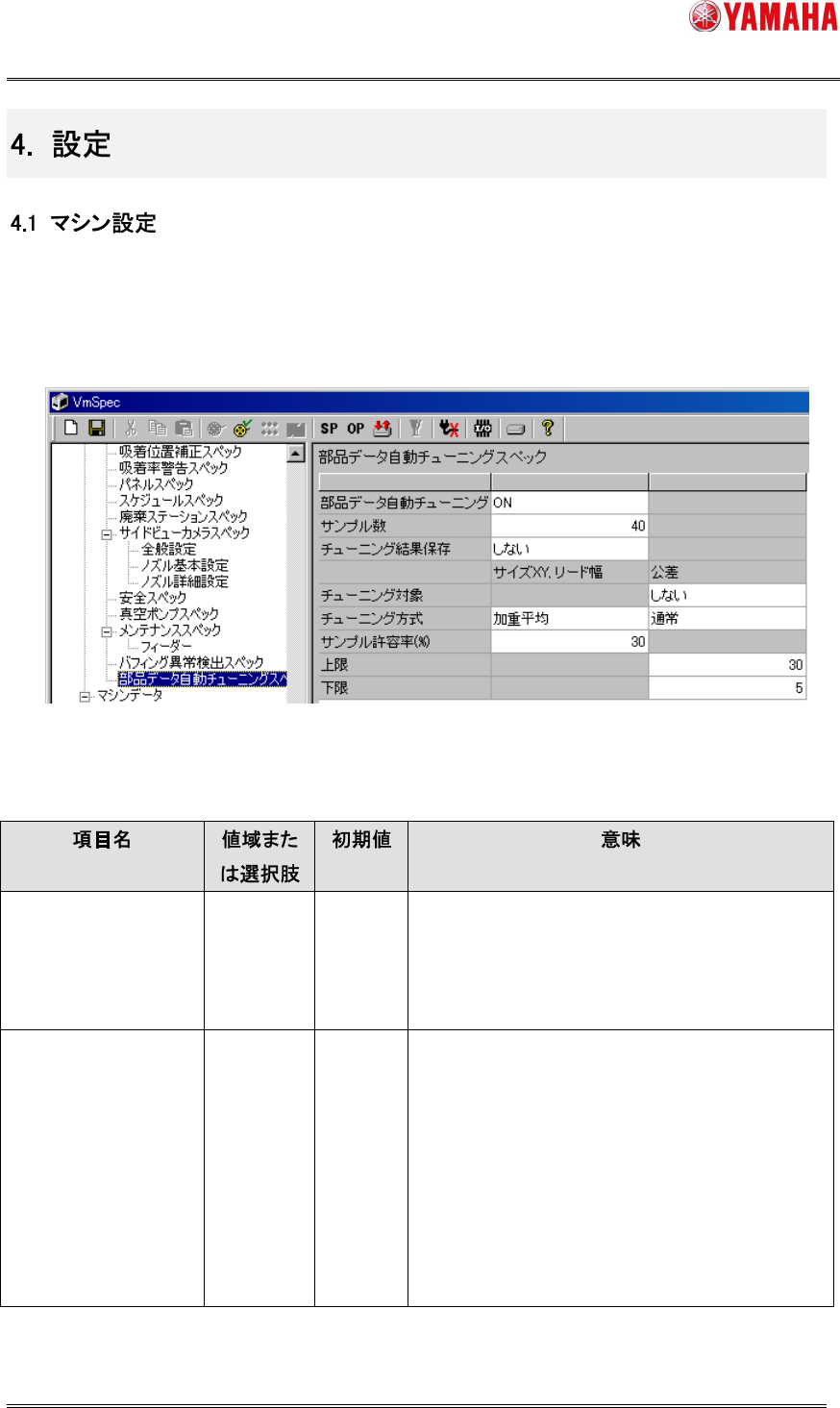

図 4.1[マシン設定]–[スペック情報]-[部品データ自動チューニングスペック]画面



表 4.1[マシン設定]–[スペック情報]-[部品データ自動チューニングスペック]画面 設定項目

部品データ自動チュ

ーニング

ON/OFF OFF 部品データ自動チューニング機能を有効にする

か否かを設定します。

「しない」に設定した場合、部品情報引き継ぎ機

能も無効になります。

サンプル数

10～100



(*01)

YS シリー

ズマシン

の場合は

10～40

40 計算対象とする直近のサンプル数を設定しま

す。このサンプル数を超えた場合は、最も古い

サンプルを消去した上で、新しいサンプルを加え

られます。

「外形寸法 XY」や「リード幅」は、サンプル数に達

していなくても（1 点目から）部品情報への反映が

行われます。「公差」は、サンプル数に達してか

ら部品情報への反映が開始されます。
