OM-1842 3 184-001 1. 概要 1 . 概要 1 .1 共面性检查功能共面性检查功能，是检查管脚元件与锡球元件的端子底面均一性的功能。可以使用共面性检查功能的元件类型如下 : SOP 、Q FP 、引脚缺少、连接器 E、连接器 NSEW 、异形连接器、BG A ■ 对象元件与条件・最小管脚宽度 : 0 . 12 m m ・最小锡球直径 : 0…

OM-1842

页次

184-001

前言 1

安装、移设与售后服务 .......................................... 2

操作人员的必要条件与讲座、操作培训 ............................ 2

规格变更 ...................................................... 3

其他注意事项 .................................................. 3

安全须知

1. 关于安全注意事项的标示 .................................. 4

2. 有关安全的通用注意事项 .................................. 6

基本注意事项 .................................................. 6

3. 本装置的警告标贴 ........................................ 7

<目录>

1. 概要 3

1.1 共面性检查功能 ............................................................. 3

1.2 使用上的限制事项 ........................................................... 5

2. 外观图 6

2.1 在 SIGMA-G5S/G5SII 中的安装位置 ............................................. 6

3. 动作概要 7

4. 共面性检查的设定步骤 8

5. 运行方法運転方法 9

5.1 运行方法的设定 ............................................................. 9

5.2 测试运行的指定 ............................................................ 10

5.3 元件库暂时变更 ............................................................ 10

6. 元件数据库数据的设定 11

7. 共面性测试 13

7.1 共面性教示 ................................................................ 14

8. 补正值 16

9. 共面性异常 17

10. 电路图 19

OM-1842

3184-001

1. 概要

1 .1 共面性检查功能

共面性检查功能，是检查管脚元件与锡球元件的端子底面均一性的功能。

可以使用共面性检查功能的元件类型如下 :

SOP、QFP、引脚缺少、连接器 E、连接器 NSEW、异形连接器、BGA

■ 对象元件与条件

・

最小管脚宽度 : 0.12mm

・

最小锡球直径 : 0.12mm

元件形状对象元件尺寸 PATH

连接器

55 ＜ L � 150

7 ＜ W � 26

SOP

7x7 � LxW � 55x55

BGA 3

QFP 4

OM-1842

4184-001

1. 概要

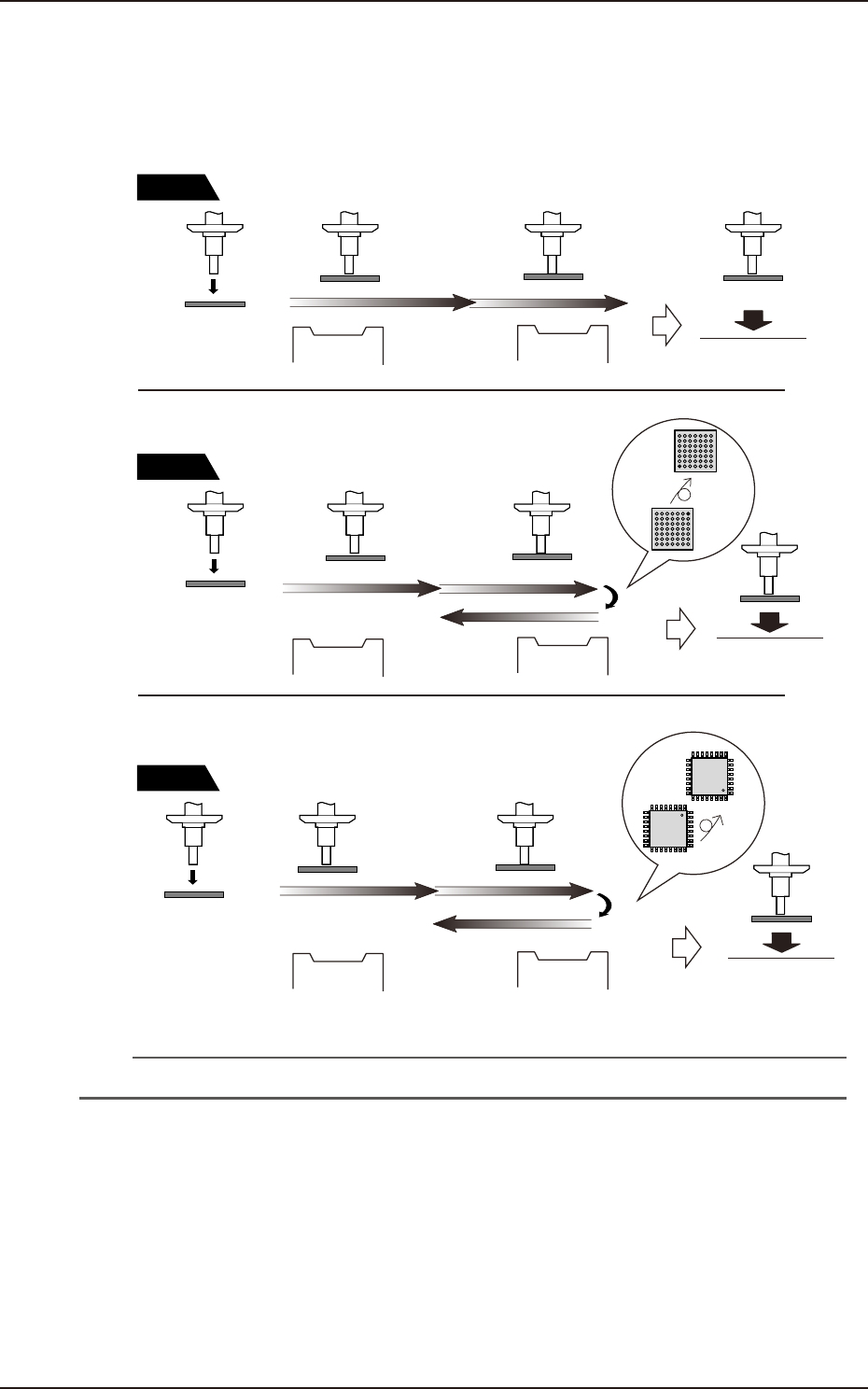

■ 识别处理次数 (PATH)

处理次数 (PATH) 是指元件识别相机、3D 识别相机处理图像的次数。

・

2 次 :SOP、连接器检查模式( 单侧管脚、双侧管脚 )

・

3 次 :BGA 检查模式

・

4 次 :QFP 检查模式

2次

贴装

元件识别相机

吸取元件

识别元件

共面性检查相机

贴装

元件识别相机

吸取元件

识别元件

共面性检查相机

贴装

元件识别相机

吸取元件

识别元件

共面性检查相机

3次

旋转180度

180度

90度

4次

旋转90度

F1000-1842-00

要点

3 次与 4 次处理虽然拍照次数相同，但元件的旋转角度是不同的。

■ 检查时间

QFP100(26×20mm) : 0.45 秒 ( 参考值 )

■ 検査精度

QFP、SOP、连接器 : 3σ＝ 30um( 参考值 )

BGA : 3σ＝ 40um( 参考值 )
