OM-1842 8 184-001 4. 共面性检查的设定步骤 4 . 共 面 性 检 查 的 设 定 步 骤 运行方法的设定 元件数据库“控制”的设定 元件识别测定 自动运行 - 进行运行方法的设定。 详细内容，请参照后述“5. 运行方法” 。 - 进行元件数据库“控制”的设定。 详细内容，请参照后述“6. 数据库数据的设定” 。 - 通过元件识别测试进行确认。 详细内容，请参照后述“7. 共面性测试” 。 参 照 参 照 参 照 F…
OM-1842
7184-001
3. 动作概要
3. 动作概要
下面，介绍共面性检查的动作概要。
(4) 扫描
(5) NG 废弃
(2) 识别元件
(1) 吸取元件
(3) 移动
(5) OK
贴装
F3000-1842-00
(1) 从送料器中吸取元件。
(2) 识别元件。
(3) 安装头移到进行共面性检查的位置。
安装头移动的过程中将进行下列动作 :
・
安装头在扫描开始位置待机
・
根据元件的识别结果对吸取的元件进行 X、Y、Z 方向的补正
・
吸取的元件在扫描开始角度待机
(4) 进行共面性检查。
(5) 根据共面性的检查结果进行下列处理。
OK : 贴装元件。
NG : 废弃元件。
n
要点
共面性检查的判定基准在元件数据库数据中设定。
OM-1842
8184-001
4. 共面性检查的设定步骤
4. 共面性检查的设定步骤
运行方法的设定
元件数据库“控制”的设定
元件识别测定
自动运行
-
进行运行方法的设定。
详细内容，请参照后述“5. 运行方法”。
- 进行元件数据库“控制”的设定。
详细内容，请参照后述“6. 数据库数据的设定”。
- 通过元件识别测试进行确认。
详细内容，请参照后述“7. 共面性测试”。
参 照
参 照
参 照
F4000-1842-00
OM-1842
9184-001

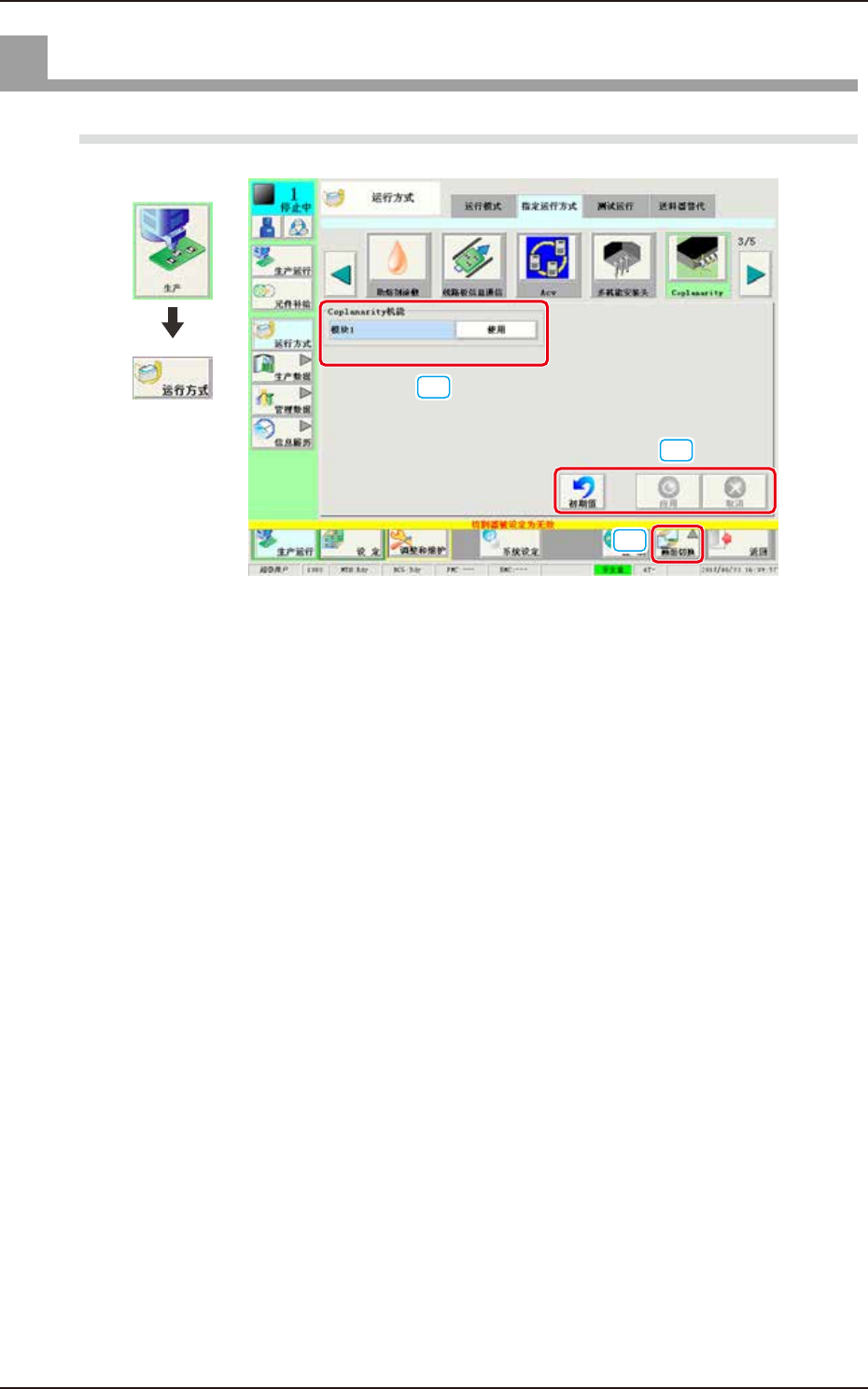

5. 运行方法運転方法
5. 运行方法運転方法
5 .1 运 行 方 法 的 设 定
[1]
[2]
[3]
界面展开
F5000-1842-00
[1] C o p la n a rit y( 共 面 性 检 查 ) 功 能
选择是否使用共面性检查功能。
[2] 通用按钮
[ 初始值 ] 按钮
使设定条件返回初始值。
[ 应用 ] 按钮
应用修改的设定。
[ 取消 ] 按钮
取消应用修改的设定。
[ 3 ] [ 画 面 切 换 ] 按 钮
按 [ 画面切换 ] 按钮，可以查看共面性检查的识别图像。
