OM-1842
12184-001
6. 元件数据库数据的设定
照相机方式
数据设定
・
自动 : 自动进行详细设定。
・
手動 : 手动进行详细设定。
检查模式
只能设定为“标准”。
引脚检查范围
设定进行 2D 与 3D 识别时的引脚检查范围。
发生 150 号错误时，可以设定为 4000，放宽检查范围。(150 号错误的解决方法 )
2D、3D 界限值
3D 主照明级别
3D 同轴照明级别
3D 侧面照明级别
n
要点
若图像较暗，可以将照明级别的设定值调大。（150 号错误的解决方法）
n
要点
BGA 时，请以下列照明值为基准进行设定。
•
3D 主照明级别 ：4
•
3D 同轴照明级别 ：3
•
3D 侧面照明级别 ：0
3D 亮点部面积
3D 识别面高度检查 [m m]
检查线位置
反光引脚长 (SOP、Q FP 时 )
设定实际引脚反光部分的长度。(151 号错误的解决方法 )
2 值化级别校正 (BGA 时 )
■ 与元件数据库数据相关的错误编码表
错误编码 错误名 错误内容 解决方法
74
VER_BTOP 3D 检查 锡球顶点检出错误 调整照明值。
150
VER_SPIN 查找管脚
放宽“引脚检查范围”，若图像较暗
时调大照明级别的设定值。
151 VER_PINN 管脚数
将“反光引脚长”设定为实际管脚的
反光部分的长度。
152 VER_PINP 管脚间距
153 VER_PINW 管脚宽度
154 VER_PTOP 管脚前端检查
155 VER_PCEN 管脚中心
156 VER_PINZ 管脚数 = 0
157 VER_HCEN 管脚列中心
158 VER_CCEN 芯片中心
159 VER_BEND 管脚弯曲
160 VER_NOBJ 查找管脚 图像明亮时，需降低照明值。
OM-1842
13184-001
7. 共面性测试
7. 共面性测试
共面性测试在元件识别测试界面中进行。
要进行共面性测试，需要预先在测试 ID 中登录元件数据库数据并吸取元件进行元件识别测试。
1

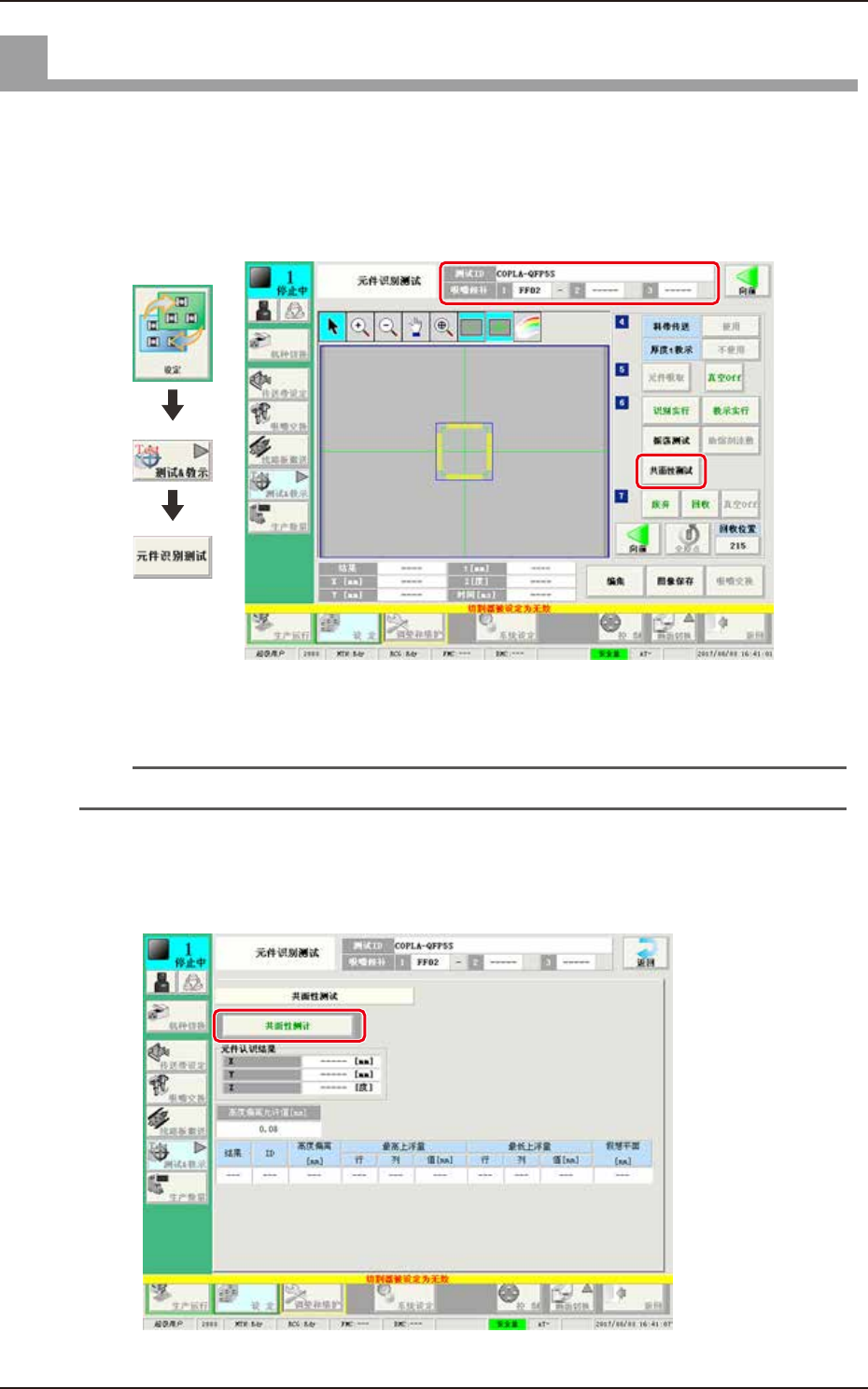

按 [ 共面性测试 ] 按钮。
显示“共面性测试”界面。
界面展开
F7000-1842-00
・
测试 ID : 显示测试 ID。
・
吸嘴候补 : 显示测试时使用的候补吸嘴。
参考
关于元件识别测试的详细内容，请参照贴片机的使用说明书第二册第六章的“7.3 元件识别测试”。
2
按 [ 共面性侧计 ( 测定 )] 按钮，开始测定。
测定结束之后显示测定结果，请确认。
若检出的高度超过了在“高度偏差允许值”中设定的值时，判定为 NG。
F7001-1842-00
OM-1842
14184-001
7. 共面性测试
7 .1 共 面 性 教 示
下面，介绍共面性的 “照明”、“位置／规模 ( 标尺 )” 的教示方法。
1
进行教示之前的准备。
1. 将 FF01 或 FF02 吸嘴安装在安装头１的１号吸嘴上。
( 高速安装头时，安装 BF02、HA09、HV09。)
2. 将照明教示用 QFP 玻璃治具放置在治具放置台上。
2

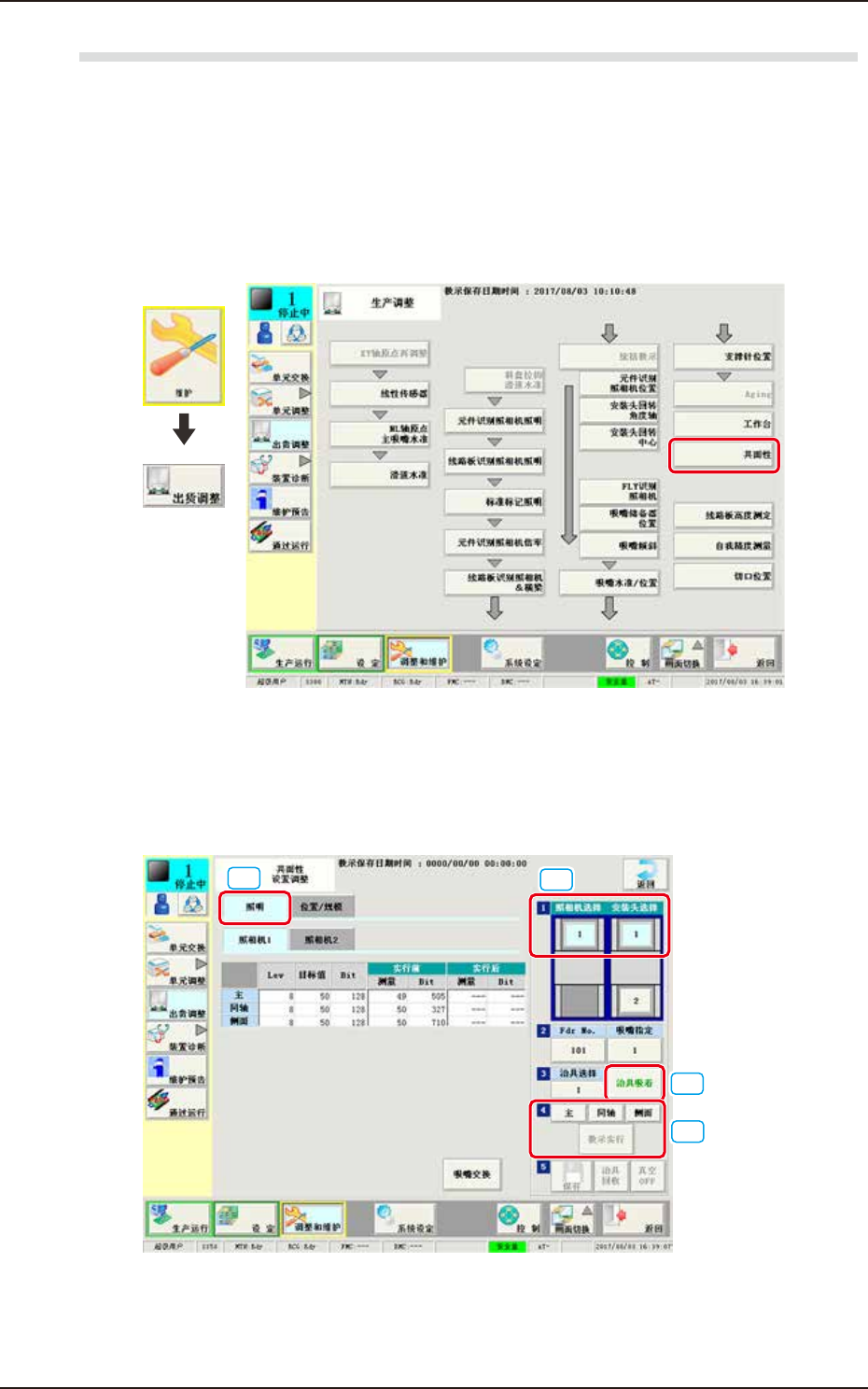

按“出货调整”界面的 [ 共面性 ] 按钮。
界面展开
F7002-1842-00
3
进行“照明”教示。
1. 从“共面性设置调整”下选择“照明”选项卡。
2. 在界面右上部选择相机“1”、安装头“１”。
3. 按 [ 治具吸取 ] 按钮之后，打开安全机盖，用手指托着 QFP 玻璃治具使吸嘴吸附。
[1]
[2]
[3]
[4]
F7003-1842-00
4. 关闭安全机盖，选择 [ 主 ]、[ 同轴 ]、[ 侧面 ] 照明并按 [ 教示实行 ] 按钮。
