OM-1842 17 184-001 9. 共面性异常 9 . 共面性异常在生产运行过程中若检出了共面性异常，将显示如下异常界面。 ■ 元件位置偏移引起异常时 F9000-1842-00 ■ 管脚翘起量超过允许值时 F9001-1842-00

OM-1842

16184-001

8. 补正值

注意

教示操作必须由本公司技术服务人员或接受过教示培训的人员进行，因为教示操作会影响元件的贴装精度。

界面展开

F8000-1842-00

■ 模块 1- 设定 1、模块 2- 设定 1

吸嘴编号 1、2、3

X[m m]、Y[m m]、 Z[°]、L[m m]

本补正值是进行共面性检查时用的补正值，通过共面性设置调整 ( 教示 ) 自动算出。

要点

・界面的显示根据机型、贴片机的构成会不相同。

・模块 1 与模块 2 的显示项目相同。

OM-1842

17184-001

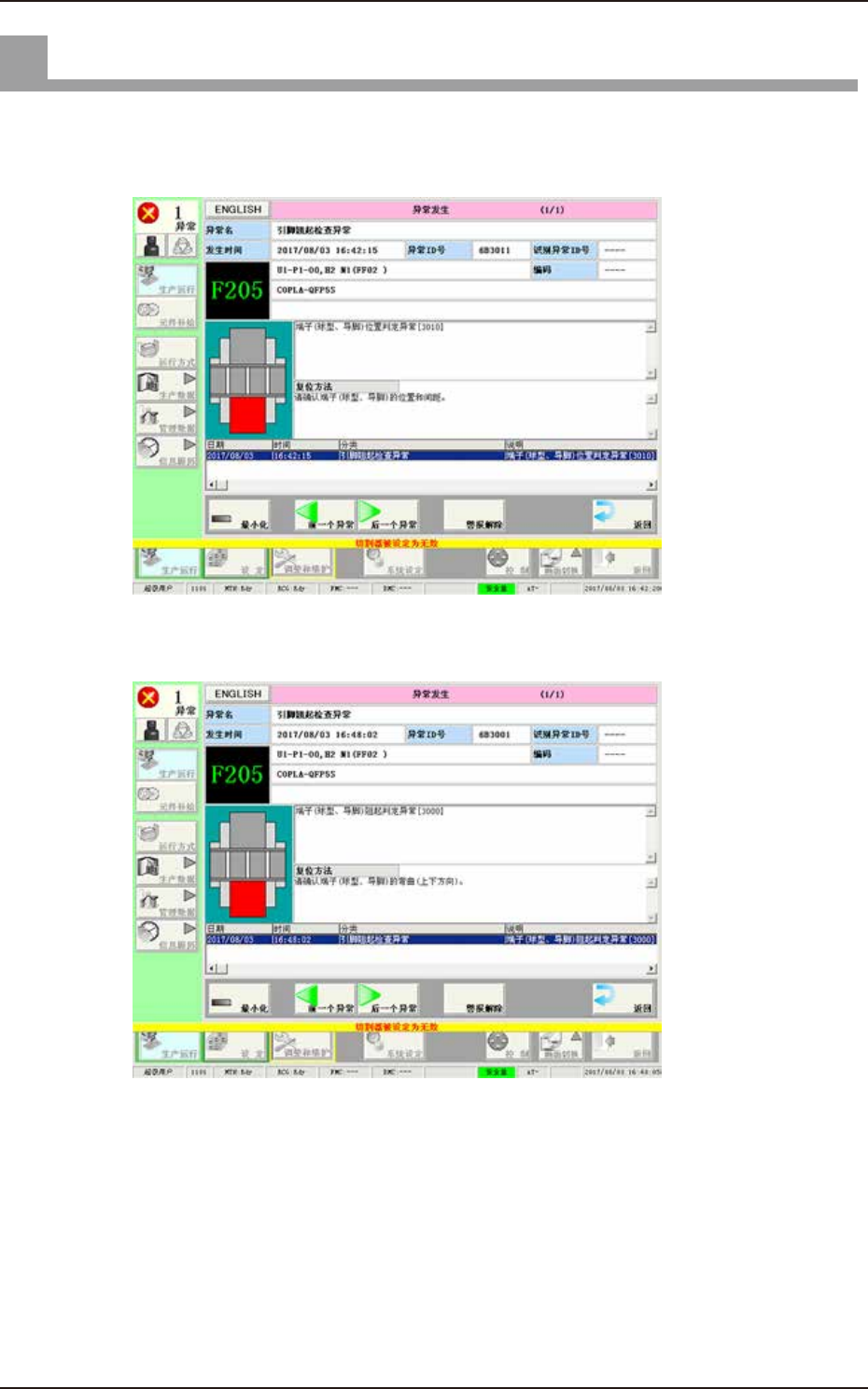

9. 共面性异常

在生产运行过程中若检出了共面性异常，将显示如下异常界面。

■ 元件位置偏移引起异常时

F9000-1842-00

■ 管脚翘起量超过允许值时

F9001-1842-00

OM-1842

18184-001

9. 共面性异常

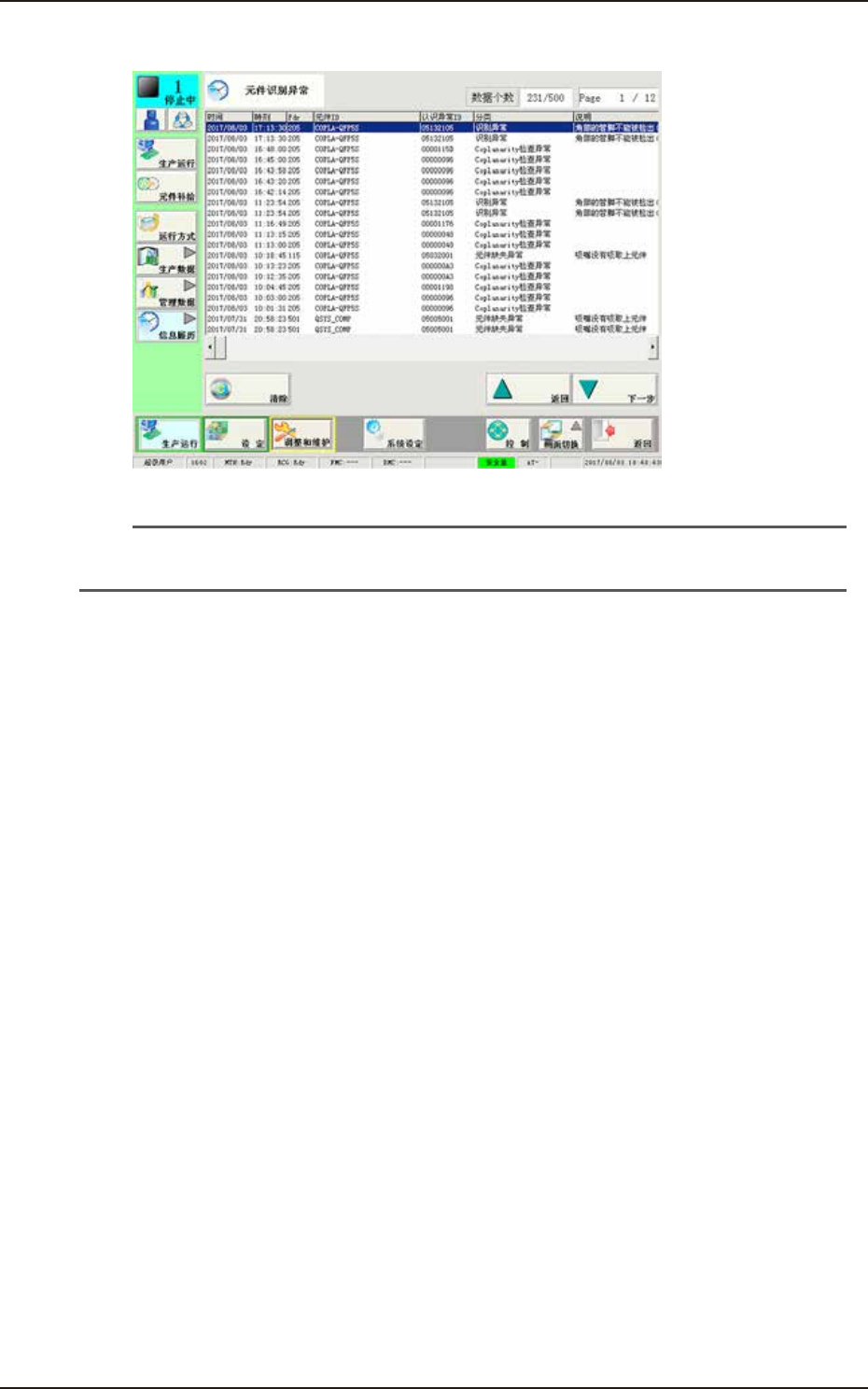

■ 错误记录界面

F9002-1842-00

要点

・认识(识别)异常ID为0x1XXX 时，为允许值异常，XXX 为检出值。(16 进制显示 )

・认识(识别)异常ID为0x0YYY 时，为共面性检查异常，异常 ID 为 YYY。
