OM-1842
13184-001
7. 共面性测试
7. 共面性测试
共面性测试在元件识别测试界面中进行。
要进行共面性测试，需要预先在测试 ID 中登录元件数据库数据并吸取元件进行元件识别测试。
1
按 [ 共面性测试 ] 按钮。
显示“共面性测试”界面。
界面展开
F7000-1842-00
・
测试 ID : 显示测试 ID。
・
吸嘴候补 : 显示测试时使用的候补吸嘴。
参考
关于元件识别测试的详细内容，请参照贴片机的使用说明书第二册第六章的“7.3 元件识别测试”。
2
按 [ 共面性侧计 ( 测定 )] 按钮，开始测定。
测定结束之后显示测定结果，请确认。
若检出的高度超过了在“高度偏差允许值”中设定的值时，判定为 NG。
F7001-1842-00
OM-1842
14184-001
7. 共面性测试
7 .1 共 面 性 教 示
下面，介绍共面性的 “照明”、“位置／规模 ( 标尺 )” 的教示方法。
1
进行教示之前的准备。
1. 将 FF01 或 FF02 吸嘴安装在安装头１的１号吸嘴上。
( 高速安装头时，安装 BF02、HA09、HV09。)
2. 将照明教示用 QFP 玻璃治具放置在治具放置台上。
2
按“出货调整”界面的 [ 共面性 ] 按钮。
界面展开
F7002-1842-00
3
进行“照明”教示。
1. 从“共面性设置调整”下选择“照明”选项卡。
2. 在界面右上部选择相机“1”、安装头“１”。
3. 按 [ 治具吸取 ] 按钮之后，打开安全机盖，用手指托着 QFP 玻璃治具使吸嘴吸附。
[1]
[2]
[3]
[4]
F7003-1842-00
4. 关闭安全机盖，选择 [ 主 ]、[ 同轴 ]、[ 侧面 ] 照明并按 [ 教示实行 ] 按钮。
OM-1842
15184-001
7. 共面性测试
4

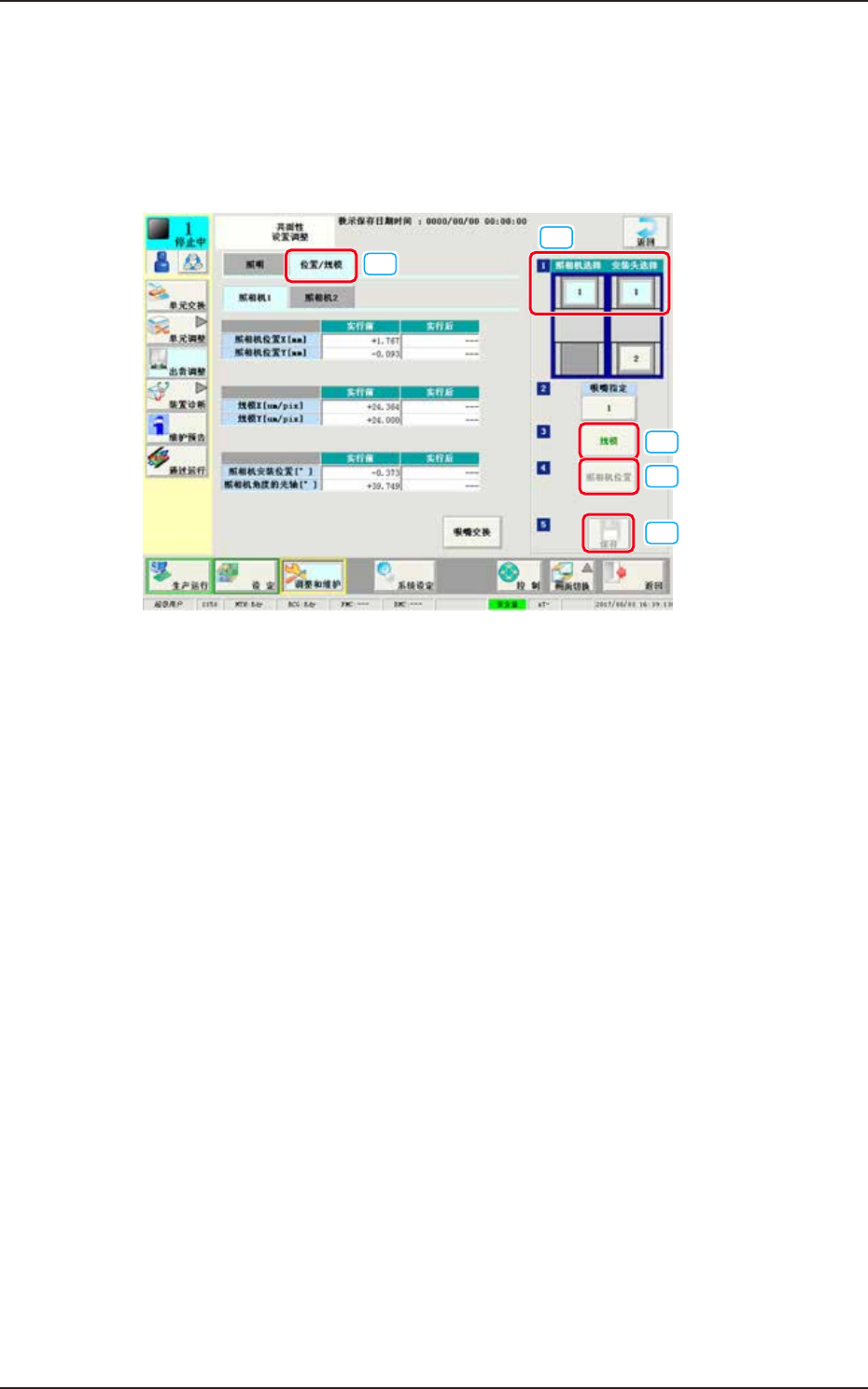

进行“位置 / 规模 ( 标尺 )”教示。
1. 从“共面性设置调整”下选择“位置／规模 ( 标尺 )”选项卡。
2. 在界面右上部选择相机“1”、安装头“１”。
3. 按 [ 规模 ] 按钮，进行标尺教示。
4. 再按 [ 照相机位置 ] 按钮，进行照相机位置教示。
5. 按 [ 保持 ] 按钮，保存教示得到的数据。
[1]
[2]
[3]
[4]
[5]
F7002-1842-00
