4. 共面性检查的设定步骤
4. 共面性检查的设定步骤
运行方法的设定
元件数据库“控制”的设定
元件识别测定
自动运行
-
进行运行方法的设定。
详细内容，请参照后述“5. 运行方法”。
- 进行元件数据库“控制”的设定。
详细内容，请参照后述“6. 数据库数据的设定”。
- 通过元件识别测试进行确认。
详细内容，请参照后述“7. 共面性测试”。
参 照
参 照
参 照
F4000-1842-00
OM-1842
9184-001
5. 运行方法運転方法
5. 运行方法運転方法
5 .1 运 行 方 法 的 设 定
[1]
[2]
[3]
界面展开
F5000-1842-00
[1] C o p la n a rit y( 共 面 性 检 查 ) 功 能
选择是否使用共面性检查功能。
[2] 通用按钮
[ 初始值 ] 按钮
使设定条件返回初始值。
[ 应用 ] 按钮
应用修改的设定。
[ 取消 ] 按钮
取消应用修改的设定。
[ 3 ] [ 画 面 切 换 ] 按 钮
按 [ 画面切换 ] 按钮，可以查看共面性检查的识别图像。
OM-1842
10184-001
5. 运行方法運転方法

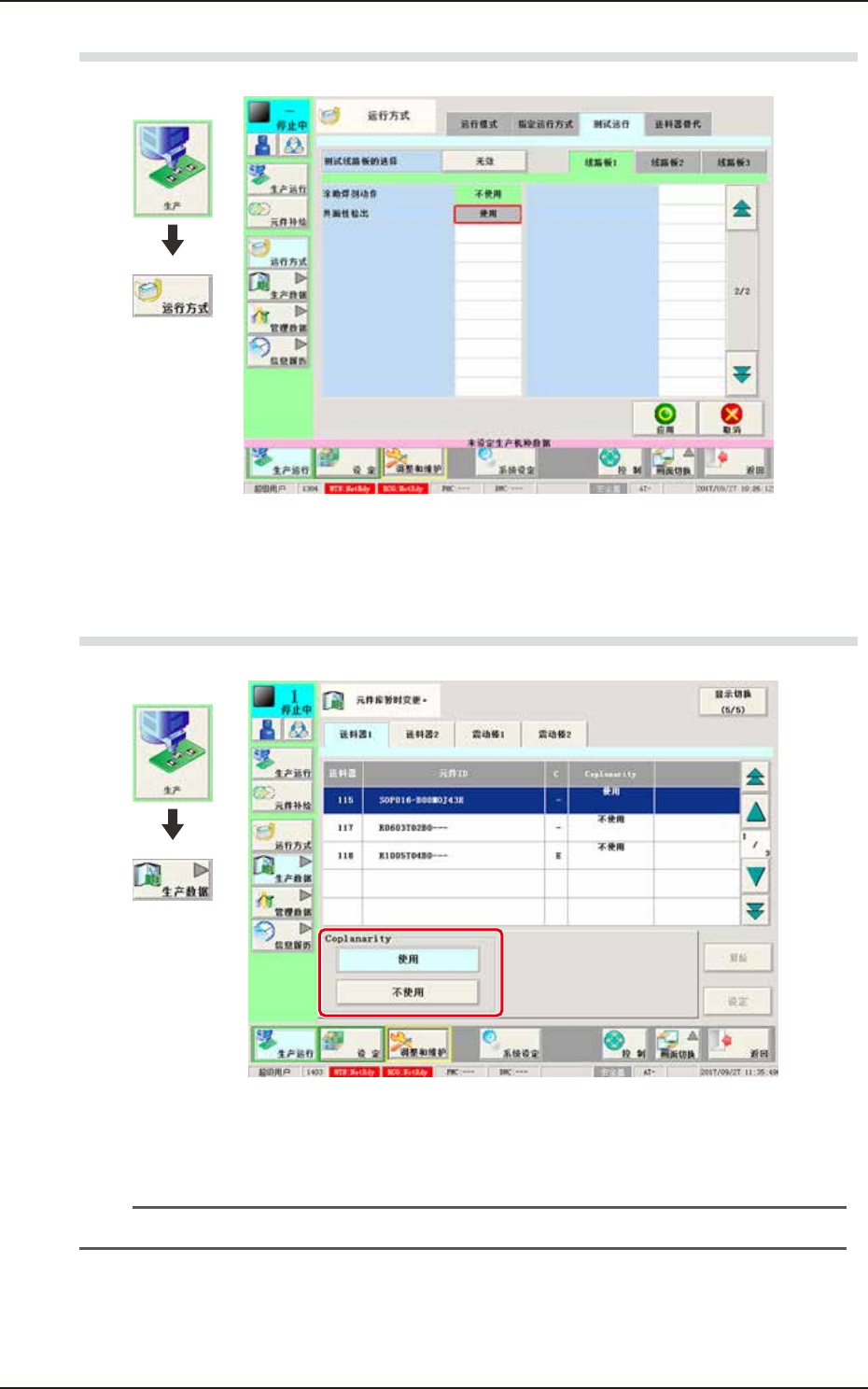

5.2 测试运行的指定
界面展开
F5001-1842-00
若将 “共面性检出” 选择为 “使用”，可以在测试运行时进行共面性检出动作。通信状态可以模拟成共面
性检查结果为 OK 的状态。
5.3 元件库暂时变更
界面展开
F5002-1842-00
Coplanarity
设定是否使用共面性检查功能。
n
要点
详细内容，请参照贴片机的使用说明书第二册第三章的“2. 元件库暂时变更”。
