OM-1842 7 184-001 3. 动作概要 3 . 动 作 概 要 下面，介绍共面性检查的动作概要。 (4) 扫描 (5) NG 废弃 (2) 识别元件 (1) 吸取元件 (3) 移动 (5) OK 贴装 F3000-1842-00 (1) 从 送 料 器中吸 取 元件。 ( 2 ) 识 别 元 件。 (3) 安装 头移到进行共面性检查的位置 。 安装头移 动 的过 程中将进 行下 列 动 作 : ・ 安装头 在扫描开始位置待机…
OM-1842
6184-001
2. 外观图
2. 外观图

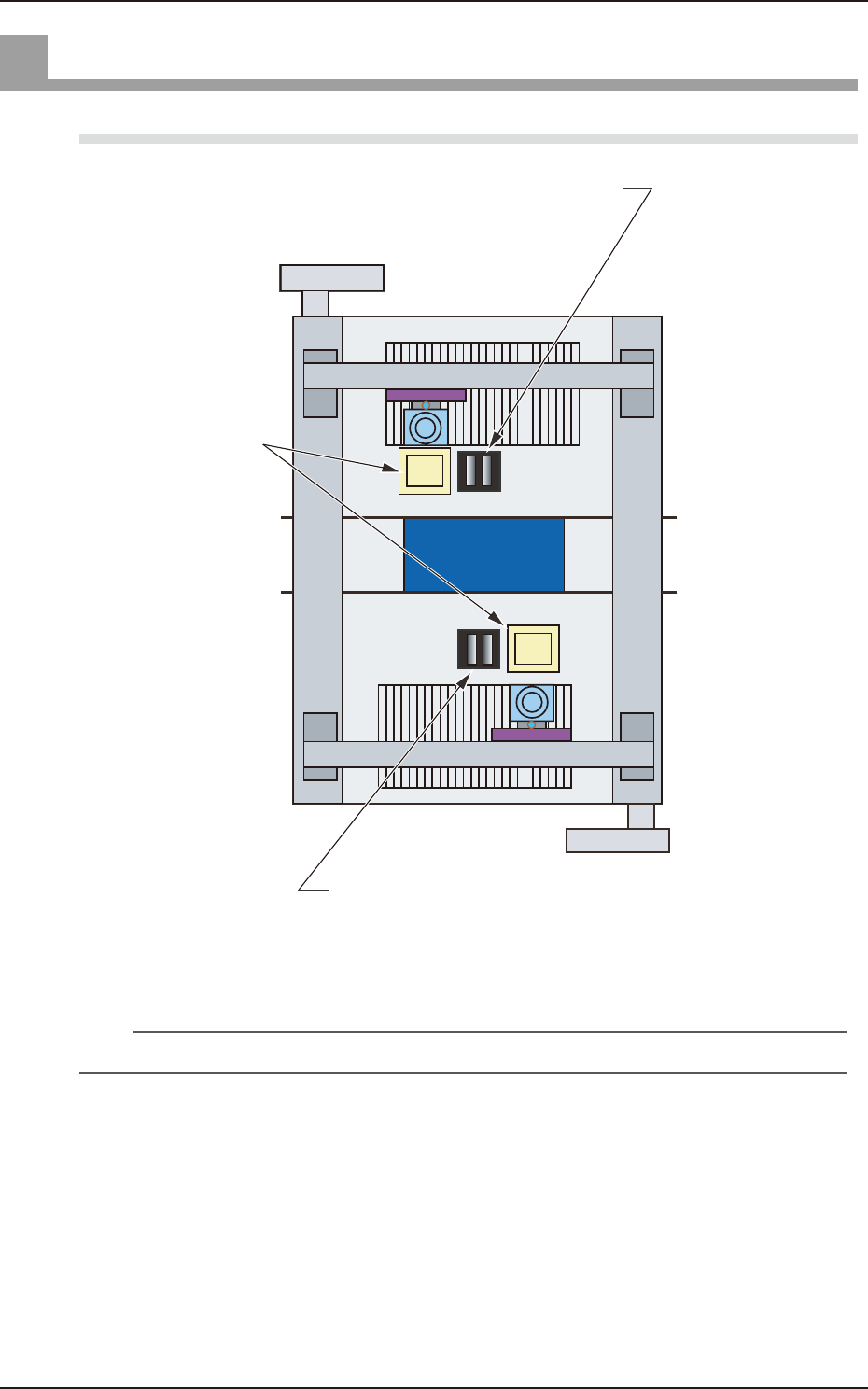

2.1 在 SIGMA-G5S/G5SII 中的安装位置
贴片机正面
模块1
模块2
元件识别相机
共面性检查器
(GS-IC600)
共面性检查器
(GS-IC610)
F2000-1842-00
n
要点
1 个模组中安装 1 个共面性检查器，1 台贴片机中最多可以安装 2 个共面性检查器。
OM-1842
7184-001

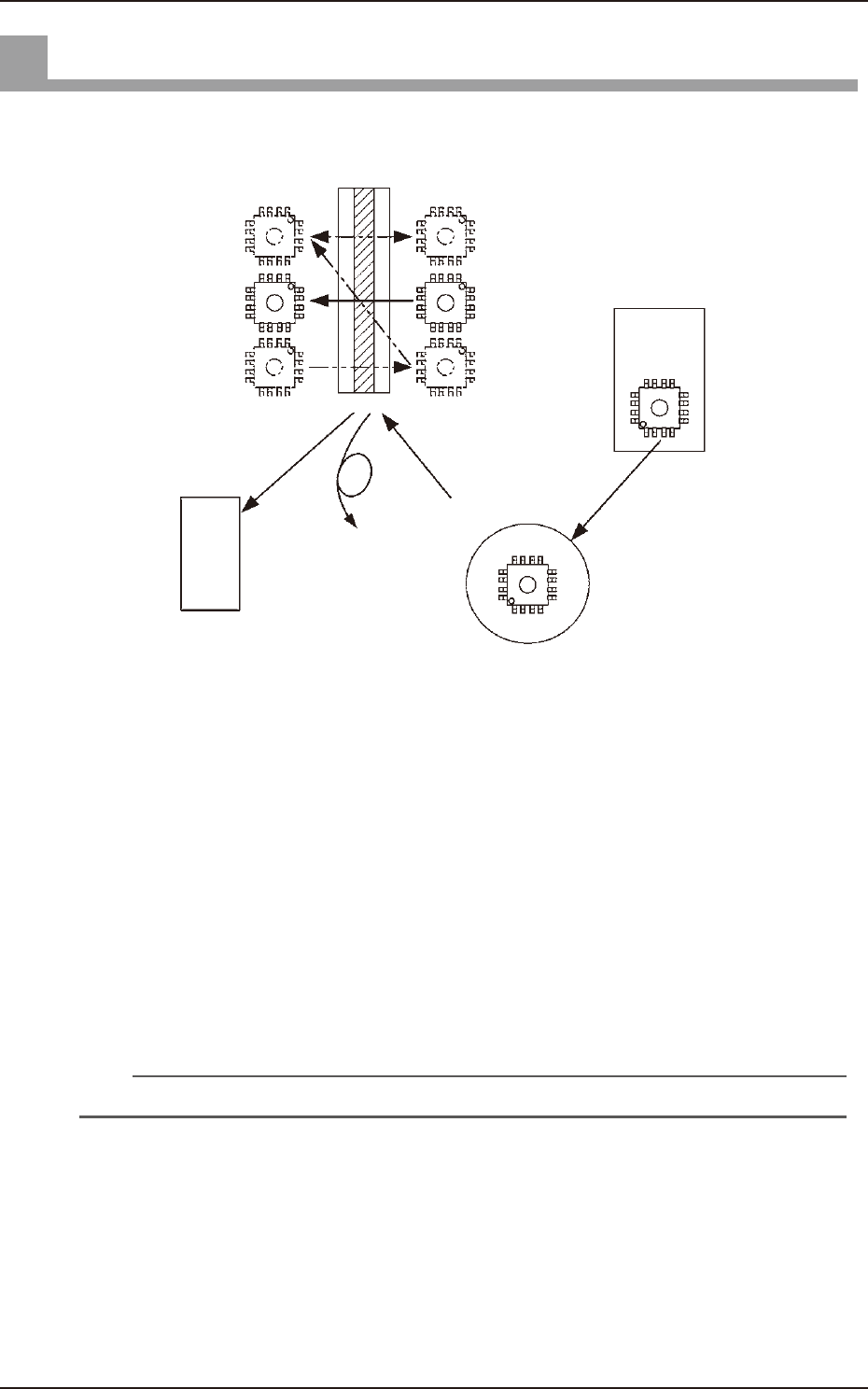

3. 动作概要
3. 动作概要
下面，介绍共面性检查的动作概要。
(4) 扫描
(5) NG 废弃
(2) 识别元件
(1) 吸取元件
(3) 移动
(5) OK
贴装
F3000-1842-00
(1) 从送料器中吸取元件。
(2) 识别元件。
(3) 安装头移到进行共面性检查的位置。
安装头移动的过程中将进行下列动作 :
・
安装头在扫描开始位置待机
・
根据元件的识别结果对吸取的元件进行 X、Y、Z 方向的补正
・
吸取的元件在扫描开始角度待机
(4) 进行共面性检查。
(5) 根据共面性的检查结果进行下列处理。
OK : 贴装元件。
NG : 废弃元件。
n
要点
共面性检查的判定基准在元件数据库数据中设定。
OM-1842
8184-001
4. 共面性检查的设定步骤
4. 共面性检查的设定步骤
运行方法的设定
元件数据库“控制”的设定
元件识别测定
自动运行
-
进行运行方法的设定。
详细内容，请参照后述“5. 运行方法”。
- 进行元件数据库“控制”的设定。
详细内容，请参照后述“6. 数据库数据的设定”。
- 通过元件识别测试进行确认。
详细内容，请参照后述“7. 共面性测试”。
参 照
参 照
参 照
F4000-1842-00
