1. 概要
1. 概要
1 .1 共 面 性 检 查 功 能
共面性检查功能，是检查管脚元件与锡球元件的端子底面均一性的功能。
可以使用共面性检查功能的元件类型如下 :
SOP、QFP、引脚缺少、连接器 E、连接器 NSEW、异形连接器、BGA
■ 对象元件与条件
・
最小管脚宽度 : 0.12mm
・
最小锡球直径 : 0.12mm
元件形状 对象元件尺寸 PATH
连接器
55 ＜ L � 150
7 ＜ W � 26
2
SOP
7x7 � LxW � 55x55
2
BGA 3
QFP 4
OM-1842
4184-001
1. 概要
■ 识别处理次数 (PATH)
处理次数 (PATH) 是指元件识别相机、3D 识别相机处理图像的次数。
・
2 次 :SOP、连接器检查模式( 单侧管脚、双侧管脚 )
・
3 次 :BGA 检查模式
・
4 次 :QFP 检查模式
2次
贴装
元件识别相机
吸取元件
识别元件
共面性检查相机
贴装
元件识别相机
吸取元件
识别元件
共面性检查相机
贴装
元件识别相机
吸取元件
识别元件
共面性检查相机
3次
旋转180度
180度
90度
4次
旋转90度
F1000-1842-00
n
要点
3 次与 4 次处理虽然拍照次数相同，但元件的旋转角度是不同的。
■ 检查时间
QFP100(26×20mm) : 0.45 秒 ( 参考值 )
■ 検査精度
QFP、SOP、连接器 : 3σ＝ 30um( 参考值 )
BGA : 3σ＝ 40um( 参考值 )
OM-1842
5184-001
1. 概要
1.2 使用上的限制事项
1. 封装部有向外突出的元件，无法使用分割识别。
2. 超过 45mm 的元件，需使用分割识别来检查。
3. 元件最底面到元件贴装面的厚度为 Ut=MAX3.0m m。
4. 受限制的元件 ( 无法检查 )
・
管脚高度不同的元件
・
管脚方向不是0度、90度、180度、270度的元件
・
管脚长度不同的元件
・
管脚宽度不同的元件
・
管脚间距不同的元件
多功能安装头时，一般使用 3D 识别相机对吸取的元件进行扫描，但只要满足了下列条件，则可以通
过一次动作来完成连续扫描拍摄图像。
・
元 件尺寸 在 1 6 m m 以 下。
・
元件数据库数据中的照明数据 ( 3D 主照明、同轴照明、侧面照明级别 ) 相同。
・
元件的识别处理次数一致 ( 多个安装头分别吸取了不同种类的元件时 )。
n
要点

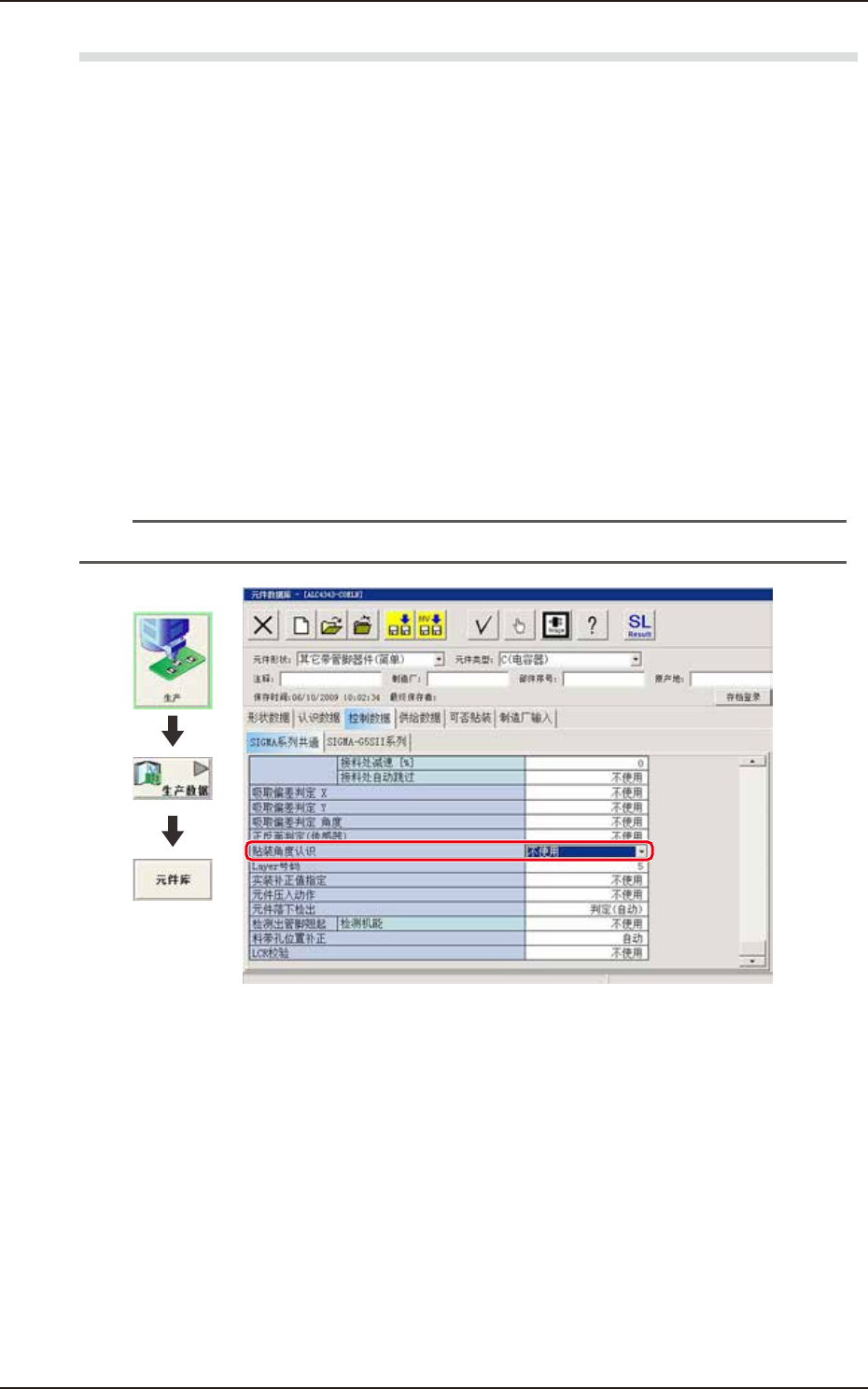

因是通过 2D 相机进行识别，所以请将“元件数据库”-“控制数据”-“贴装角度认识 ( 识别 )”设定为“不使用”。
界面展开
F1001-1842-00
