5. 运行方法運転方法
5. 运行方法運転方法
5 .1 运 行 方 法 的 设 定
[1]
[2]
[3]
界面展开
F5000-1842-00
[1] C o p la n a rit y( 共 面 性 检 查 ) 功 能
选择是否使用共面性检查功能。
[2] 通用按钮
[ 初始值 ] 按钮
使设定条件返回初始值。
[ 应用 ] 按钮
应用修改的设定。
[ 取消 ] 按钮
取消应用修改的设定。
[ 3 ] [ 画 面 切 换 ] 按 钮
按 [ 画面切换 ] 按钮，可以查看共面性检查的识别图像。
OM-1842
10184-001
5. 运行方法運転方法
5.2 测试运行的指定
界面展开
F5001-1842-00
若将 “共面性检出” 选择为 “使用”，可以在测试运行时进行共面性检出动作。通信状态可以模拟成共面
性检查结果为 OK 的状态。
5.3 元件库暂时变更
界面展开
F5002-1842-00
Coplanarity
设定是否使用共面性检查功能。
n
要点
详细内容，请参照贴片机的使用说明书第二册第三章的“2. 元件库暂时变更”。
OM-1842
11184-001
6. 元件数据库数据的设定
6. 元件数据库数据的设定

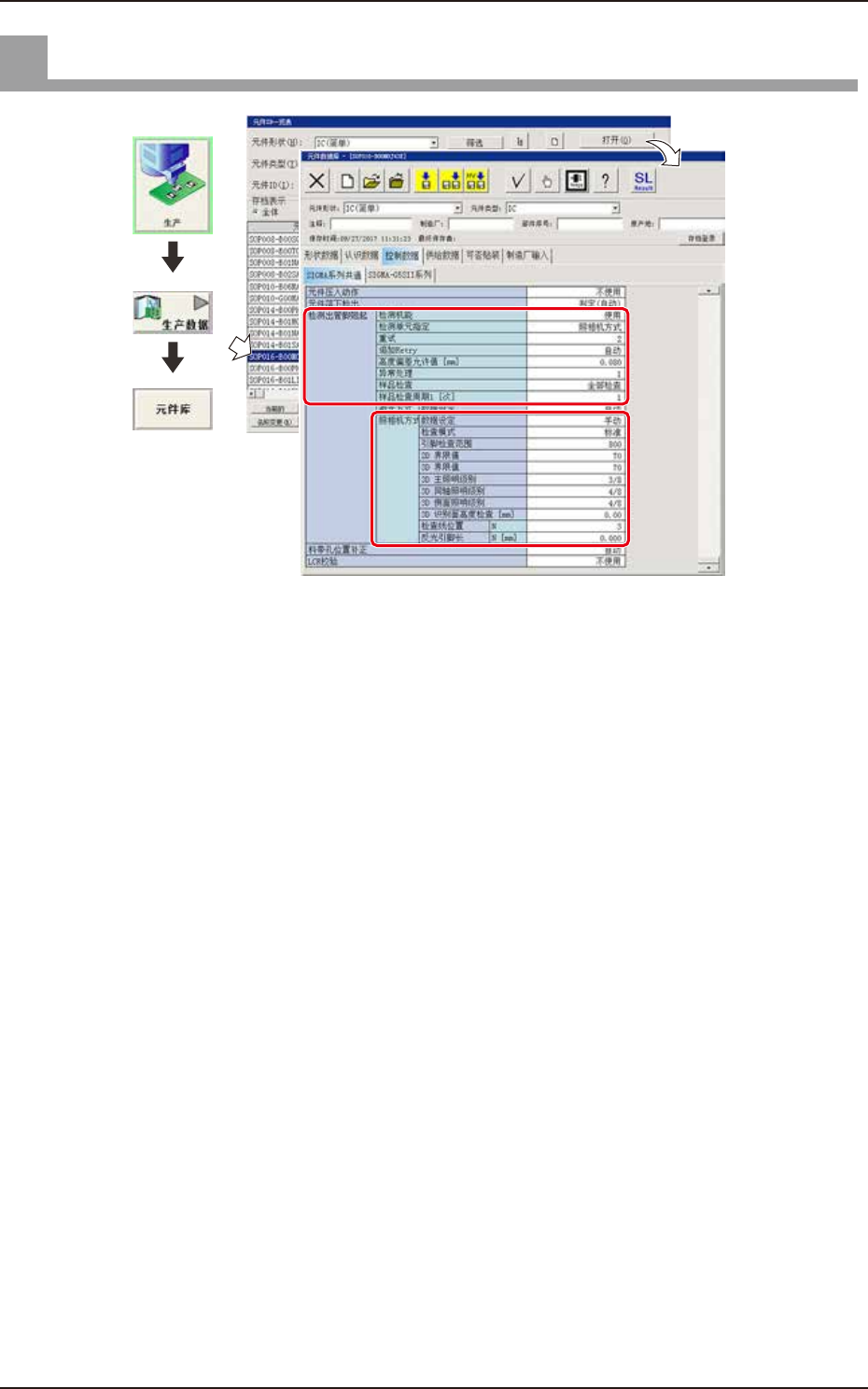

界面展开
F6000-1842-00
■ 检 测 出 管 脚 翘 起
检测功能
设定是否使用管脚翘起检测功能。
检测单元指定
指定是否使用检测单元。
重试
“检测单元指定”参数指定为“照相机方式”时，不进行重试。
追加 Retry
“照相机方式”时 , 不进行追加重试。
高度偏差允许值 [mm]
设定端子的高度偏差允许值。若检出的翘脚量在此处设定的值以上，判定为 NG。
异常处理
设定在管脚翘起检测过程中连续几次判定为 NG 时使装置报错停机。
＜数据的输入范围 :1 ～ 9 ＞
1 : 只要被判定为管脚翘起 NG 就停止装置的运行。
2 : 若连续 2 次被判定为管脚翘脚 NG，就停止装置的运行。
n : 若连续 n 次被判定为管脚翘起 NG，就停止装置的运行。
样品检查
・
全部检查 : 对所有设定为使用管脚翘起检测功能的元件进行检查。
・
模式 1 ( 抽样 ) : 按照指定的周期对设定为使用管脚翘起检测功能的元件进行检查。
以在“样品检查周期 1[ 次 ]”中设定的个数为周期进行 1 次检查。
样品检 查周期 1[ 次 ]
本参数只有将“样品检查”设定为“模式 1( 抽样 )”时才显示。
设定进行管脚翘起检测的周期。对此处所设定的个数为周期进行 1 次管脚翘起检查。
