- 9 - 5 . BA SE F R AM E EL E C TR IC A P PA RA T US C OM PO NE N TS (4 ) ベースフレーム電装関係 (4) 10 1 3 4 5 2 15 16 17 18 19 20 21 22 14 6 4 7 7 8 3 13 12 26 11 29 30 31 25 34 37 36 A A 33 32 40 39 9 28 37 37 35 38 24 25 24 25 …
- 8 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-69580 CTRL UNIT 2077
コントロールユニット２０７７
1
2 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ ３ Ｌ ＝６
(3)
3 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(3)
4 401-14786 SSD BRACKET
ＳＳＤ ブラケット
(1)
5 400-32319 BLANK PANEL B
ブランクパネル Ｂ
(7)
6 HX-0066900-00 GROMMET
グロメット
(1)
7 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(12)
8 SL-4851091-SC SCREW
座金付きねじ
(42)
9 400-46556 CTRL UNIT FRAME
ＣＴＲＬ ユニットフレーム
(1)
10 400-46560 CTRL UNIT BASE U
ＣＴＲＬ ユニットベース Ｕ
(1)
11 400-46561 CTRL UNIT BASE L
ＣＴＲＬ ユニットベース Ｌ
(1)
12 400-46555 BACK BOARD BR
バックボードブラケット
(1)
13 400-00424 CTRL SIDE COVER
ＣＴＲＬ サイドカバー
(1)
14 400-46558 CTRL TOP COVER
ＣＴＲＬ トップカバー
(1)
15 400-46559 CTRL REAR COVER
ＣＴＲＬ リアカバー
(1)
16 L910E-021-000 CPCI BACKBOARD
ＣＰＣＩ バックボード５スロット
(1)
17 400-03283 VME BACK PCB ASM
ＶＭＥ バック基板組
(1)
18 401-07372 CPU BOARD
ＣＰＵ ボード
(1)
19 400-44540 16AXIS 2CH SERVO CONTROLLER
１６軸 ２ ＣＨ ポジションボード
(1)
20 HX-0048600-0C SPACER
スペーサ
(3)
21 400-03313 BUS-BRIDGE BOARD
バスブリッジ基板
(1)
22 400-01943 I/O CTRL PCB ASM.
Ｉ ／ Ｏ ＣＴＲＬ 基板組
(1)
23 400-01941 BASE FEEDER PCB ASM.
ベースフィーダ基板組
(1)
24 SL-4860581-SC SCREW
座金付きねじ
(6)
25 400-01918 LIGHT CTRL PCB ASM.(50)
ＬＩＧＨＴ ＣＴＲＬ 基板組（５０）
(1)
26 400-44557 XY RELAY PCB ASM
ＸＹ リレー基板組
(1)
27 E9249-729-HA0 CTRL UNIT TOP FAN ASM.
ＣＴＲＬ ユニット ＴＯＰ ファン組
(3)
28 SL-4033091-SC SCREW M3 L=30
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝３０
(6)
29 HX-0002600-00 GUIDE RAIL
ガイドレール
(44)
30 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(11)
31 SL-4031491-SC SCREW M3X14
座金付きなべ小ねじ
(4)
32 EA-9500B01-00 CABLE BAND
束線バンド
(9)
33 401-36685 SAFETY PCB ASM
セーフティ基板組
(1)
34 400-52359 IP-X3R ASM A
ＩＰ−Ｘ３Ｒ基板Ａ組
(1)
35 401-32345 SSD ASM(132 MES)
ＳＳＤ 組（１３２ ＭＥＳ）
1
36 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
2
- 9 -

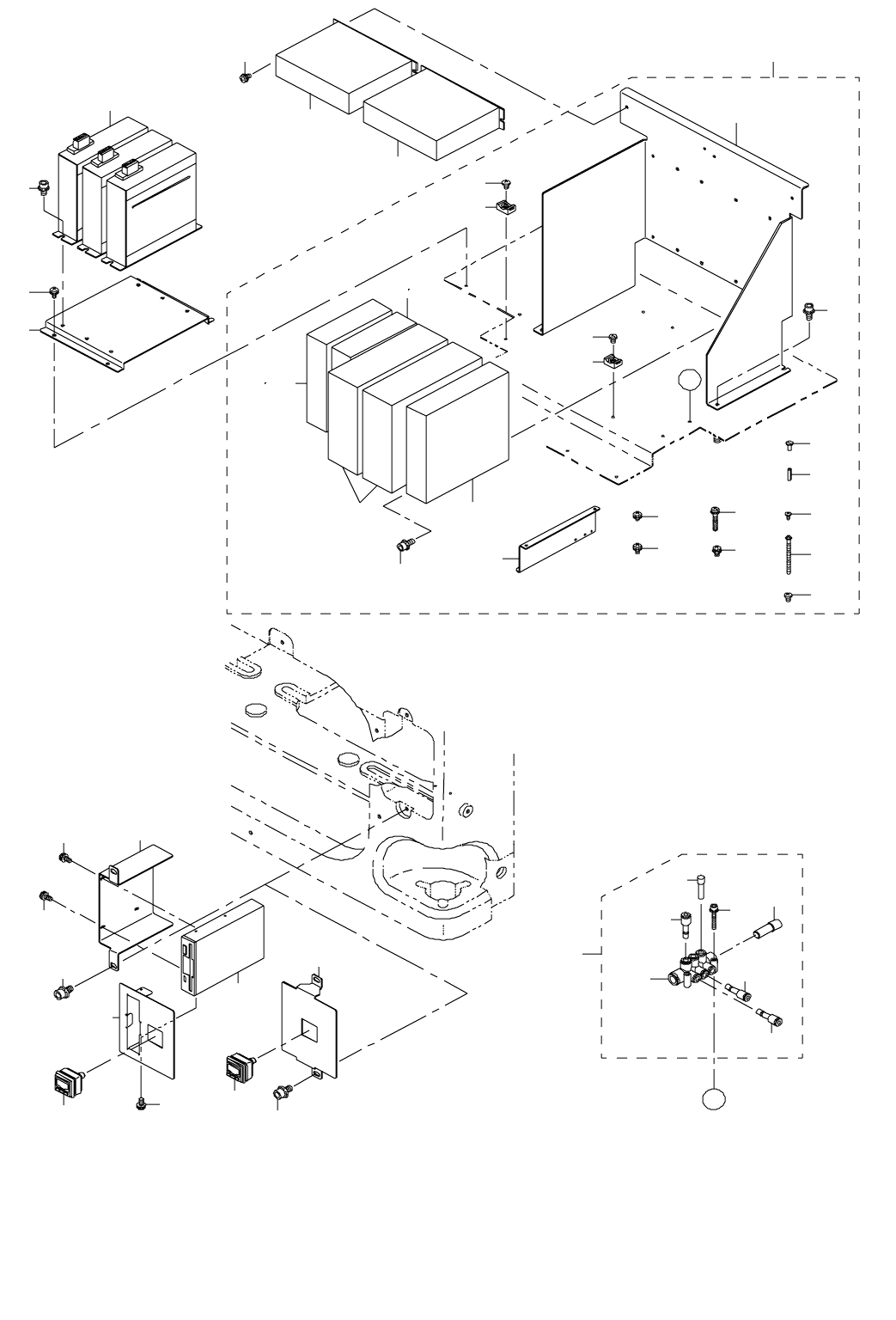

5. BASE FRAME ELECTRIC APPARATUS COMPONENTS (4)
ベースフレーム電装関係 (4)
10
1
3
4
5
2
15
16
17
18
19
20
21
22
14
6
4
7
7
8
3
13
12
26
11
29
30
31
25
34
37
36
A
A
33
32
40
39
9
28
37
37
35
38
24
25
24 25
23
26
27
23
- 10 -
NOTE( 注記 ) #01....OPTIONAL PARTS オプション部品
#02....BEFORE MACHINE REV.A マシン ＲＥＶ．Ａ 以前
#03....AFTER MACHINE REV.B マシン ＲＥＶ．Ｂ 以降
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
400-00493 FDD SUPPORT
ＦＤＤ サポート
1
2
#01
E9619-729-000 FDD
ＦＤＤ
1
3
#01
SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
4
4 SL-6061292-TN SCREW
座金付き六角穴ボルト
2
5
#01
400-46599 FACE PLATE C
フェイスプレート Ｃ
1
6 400-46597 FACE PLATE A
フェイスプレート Ａ
1
7 400-45958 DIGITAL PRESSURE SW
デジタルプレッシャー ＳＷ
1
8
#01
SL-4030881-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝８
2
9 400-69578 XY DRIVER UNIT
ＸＹ ドライバユニット
1
10 400-00453 XY DRIV FILTER BRACKET
ＸＹ ドライブフィルタブラケット
(1)
11 400-69202 DRIVER BRACKET
ドライバーブラケット
(1)
12 400-68918 SERVO AMP 750W
サーボアンプ ７５０ Ｗ
(2)
13 400-76927 SARVO AMP 400W
サーボアンプ ４００ Ｗ
(1)
14 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(4)
15 HX-0024200-0F SPACER
スペーサ
(4)
16 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(3)
17 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(8)
18 SL-4032591-SC SCREW M3X25
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝２５
(1)
19 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(8)
20 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
21 SM-4034551-SC SCREW
なべ小ねじ Ｍ ３ Ｌ ＝４５
(2)
22 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(1)
23 HX-0029400-00 FIXED BASE
固定ベース
(2)
24
#02
400-68916 SERVO AMP 100W
サーボアンプ １００ Ｗ
(2)
25
#03
400-91088 SERVO AMP 100W
サーボアンプ １００ Ｗ
(2)
26 SL-6051292-TN BOLT
座金付き六角穴ボルト
(12)
27 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(2)
28 400-69203 RESISTER PLATE
レジスタープレート
1
29 400-54885 REGENERATIVE RESISTOR
回生抵抗 ＲＢ −１２
3
30 SL-4051091-SC SCREW M5X0.8 L=10
なべ小ねじセムス Ｍ
５ Ｘ ０．８ Ｌ ＝１０
6
31 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
4
32 400-69602 MANIHOLD ASSY 70
マニホールド組 ７０
1
33 PJ-3091200-02 MANIHOLD
ワンタッチ管継手マニホールド
(1)
34 SL-6042592-TN SCREW
座金付き六角穴ボルト
(2)
35 PJ-0200000-03 PLUG ROUND 12
プラグ φ １２
(1)
36 E2618-760-000 CAP
止栓 φ ８
(2)
37 PJ-3010600-03 REDUCER
レデューサ
(2)
38 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
4
39 HX-0042000-00 5 PHASE STEP DRIVER
５相ステッピングドライバ
1
40
#01
HX-0042000-00 5 PHASE STEP DRIVER
５相ステッピングドライバ
1
