- 59 - 30 . P W B CO NV E YO R CO MP ON ENT S ( 1 0) 基板搬送関係 ( 10) 15 6 7 8 9 10 11 12 13 14 30 21 22 23 24 25 19 19 18 17 26 28 26 27 29 33 35 42 36 38 39 41 40 44 45 38 46 46 47 48 3 52 53 54 55 56 64 57 60 49 63 34 62 …
- 58 -
NOTE( 注記 ) *INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 SM-8050502-TP SCREW M5 L=5
止めねじ
4
2 400-46029 HANDLE SHAFT
ハンドルシャフト
1
3 400-00916 MANIFOLD VALVE A ASM.
コンベアバルブ組
1
4 PV-9150050-00 SOLENOID VALVE INSTALLING BASE
電磁弁取り付けベース
(1)
5 PV-1502093-00 5 PORT ELECTROMAGNETIC VALVE
５ポート電磁弁
(3)
6 PX-0500030-00 SILENCER
サイレンサ
(1)
7 SL-6041092-TN SCREW
座金付き六角穴ボルト
2
8 400-00903 REGULATOR ASM
レギュレータ組
1
9 PF-0200040-00 REGULATOR
レギュレータ
(1)
10 400-00904 REGULATOR BRACKET
レギュレータブラケット
(1)
11 SM-4033001-SC SCREW M3 L=30
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝３０
(4)
12 SL-6040892-TN BOLT
座金付き六角穴ボルト
1
13 400-00981 BU HOME SENSOR BRACKET
ＢＵ ホームセンサーブラケット
1
14 400-02124 BU ORG SENS ASM
バックアップテーブル原点センサ組
(1)
15 E4115-729-000 BU SENSOR BRACKET
ＢＵ センサーブラケット
(1)
16 EA-9500B01-00 CABLE BAND
束線バンド
(1)
17 PX-5000140-00 PLUG
止栓
2
18 400-02212 WAIT SENS ASM
ウェイトセンサ組
1
19 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト
2
20 SL-6041092-TN SCREW
座金付き六角穴ボルト
1
21 E4114-729-000 BU SENSOR DOG
ＢＵ センサードグ
1
22 SL-6051292-TN BOLT
座金付き六角穴ボルト
2
23 SL-6104042-TN BOLT
座金付き六角穴ボルト
4
24 WP-1052001-SC WASHER 10
平座金みがき丸 Ｍ １０
4
25 EA-9500B01-00 CABLE BAND
束線バンド
40
26 400-13197 CONVEYOR COUPLING
コンベアカプリング
1
- 59 -

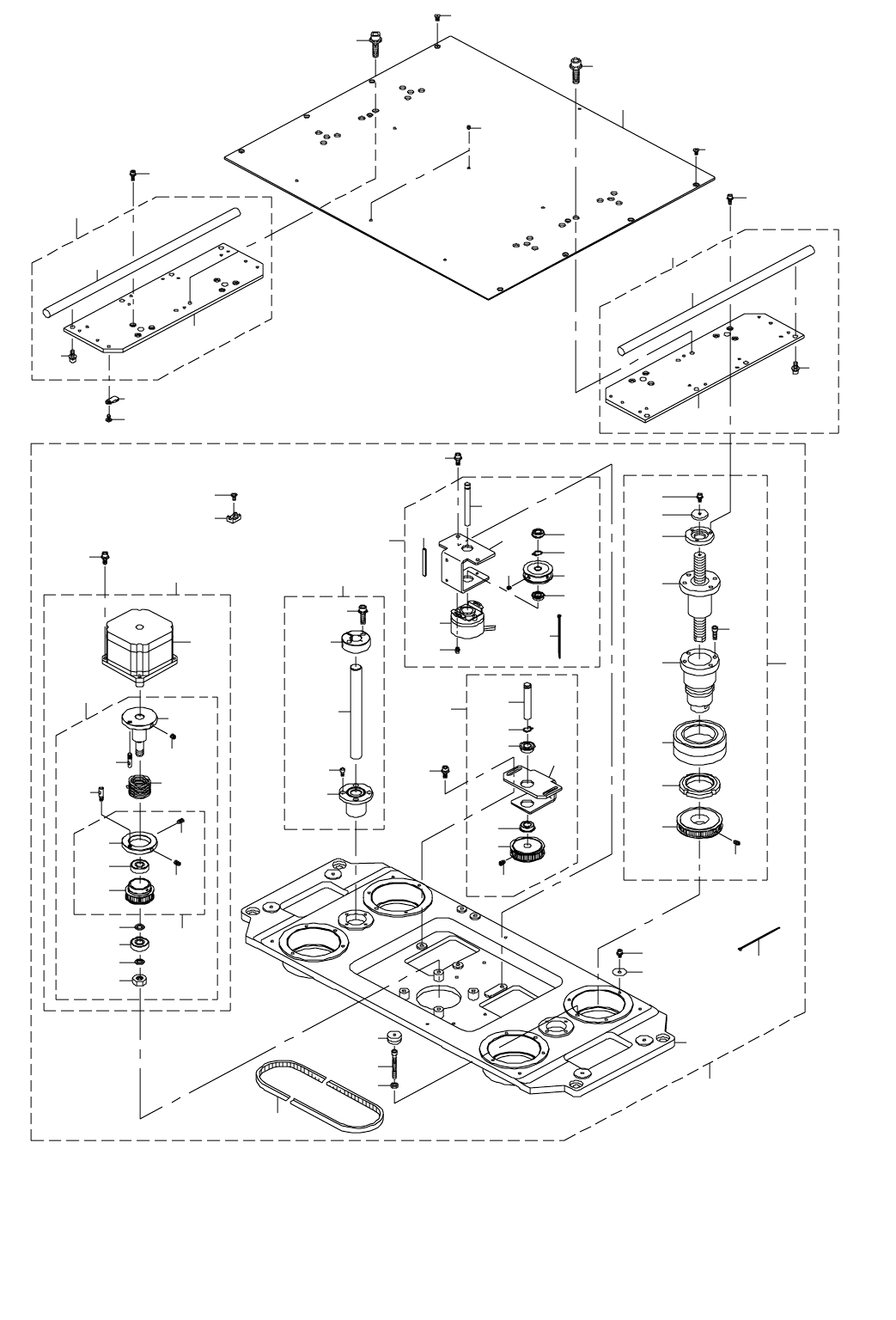

30.PWB CONVEYOR COMPONENTS (10)
基板搬送関係 (10)
15
6
7
8
9
10
11
12
13
14
30
21
22
23
24
25
19
19
18
17
26
28
26
27
29
33
35
42
36
38
39
41
40
44
45
38
46
46
47
48
3
52
53
54
55
56
64
57
60
49
63
34
62
2
50
66
74
77
78
75
71
68
20
31
69
73
66
72
72
65
61
80
79
67
43
37
5
32
58
4
70
76
73
1
16
51
59
- 60 -
NOTE( 注記 ) *INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-01016 CONVEYOR BASE ASM(L)
コンベアベース組（Ｌ）
1
2 NM-6050001-SC NUT M5 六角ナット Ｍ ５ Ｘ ０．８ １種 (4)
3 400-01024 CONVEYOR BASE(L)
コンベアベース（Ｌ）
(1)
4 EA-9500B01-00 CABLE BAND
束線バンド
(4)
5 400-00921 BEARING SLEEVE ASM.
ベアリングスリーブ組
(4)
6 400-00923 BU BALL SCREW
ＢＵ ボールスクリュ
(1)
7 400-00924 CLAMP HOLDER クランプホルダー (1)
8 400-00925 SHAFT HOLDER
シャフトホルダー
(1)
9 400-00926 TIMING PULLEY B
タイミングプーリ Ｂ
(1)
10 E4155-729-000 NUT (M40X1. 5)
ナット（Ｍ ４０ Ｘ １．５）
(1)
11 SB-1450004-00 BEARING
ころがり軸受
(1)
12 SL-6041042-TN BOLT 座金付き六角穴ボルト (1)
13 SM-8050852-TP SCREW M5 L=8
止めねじ Ｍ ５ Ｌ ＝８
(2)
14 SM-6051602-TN BOLT
六角穴ボルト
(4)
15 400-00922 BEARING SLEEVE
ベアリングスリーブ
(1)
16 400-00927 BU MOTOR ASM
ＢＵ モータ組
1
17 400-00928 TORQUE SUPPORT ASM. トルクサポート組 (1)
18 E4141-729-000 TORSION SPRING
トーションスプリング
(1)
19 E4142-729-000 STOPPER PIN
ストッパーピン
(2)
20 400-00930 TIMING PULLEY A ASM.
タイミングプーリ Ａ 組
(1)
21 400-00931 TIMING PULLEY A
タイミングプーリ Ａ
(1)
22 400-00932 PULLEY COLLAR プーリカラー (1)
23 SM-8050842-TP SETSCREW
止めねじ
(1)
24 SM-8050852-TP SCREW M5 L=8
止めねじ Ｍ ５ Ｌ ＝８
(1)
25 SB-1100004-00 BALL BEARING
ボールベアリング
(1)
26 226-14002 THRUST WASHER, A
釜軸上メタルスペーサ Ａ
(2)
27 NM-6100002-SE NUT M10 六角ナット Ｍ １０ ２種 (1)
28 SB-1100004-00 BALL BEARING
ボールベアリング
(1)
29 SM-8050852-TP SCREW
止めねじ Ｍ ５ Ｌ ＝８
(2)
30 400-00929 TORQUE SUPPORT
トルクサポータ
(1)
31 E9432-729-0A0 BU MOTOR ASM.
ＢＵ モータ組
(1)
32 400-00934 ENCODER BRACKET ASM. エンコーダブラケット組 (1)
33 E4131-729-000 TIMING PULLEY EA
タイミングプーリ ＥＡ
(1)
34 400-00936 ENCODER SHAFT
エンコーダシャフト
(1)
35 E9433-729-0A0 BU ENC ASM.
ＢＵ ＥＮＣ 組
(1)
36 HX-0036700-0A BUSH
ブッシュ
(0.05)
37 EA-9500B01-00 CABLE BAND
束線バンド
(2)
38 SB-1080002-00 SIDE BEARING サイドベアリング (2)
39 SL-6030692-TN BOLT
座金付き六角穴ボルト
(2)
40 SM-8040802-TP SCREW M4X8
止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(2)
41 RC-0740811-KP C-RING
Ｃ 形止め輪 ８
(1)
42 400-00935 ENCODER BRACKET
エンコーダブラケット
(1)
43 400-00937 TENSION SUPPORT ASM. テンションサポータ組 (1)
44 GAW-02121000 PULLEY
回転プーリ
(1)
45 400-00939 TENSHION SHAFT
テンションシャフト
(1)
46 SB-1100005-00 BEARING
ころがり軸受
(2)
47 RC-0100001-KP SNAP RING M10
Ｃ 形止め輪 ９．３
(1)
48 SM-8050852-TP SCREW M5 L=8 止めねじ Ｍ ５ Ｌ ＝８ (2)
49 400-00938 TENSION SUPPORT
テンションサポータ
(1)
50 M1008-511-000 FOOT SWITCH FIXING PLATE
フットスイッチ固定板ゴム
(4)
51 400-00945 BU TABLE GUIDE ASM
ＢＵ テーブルガイド組
2
52 E2759-721-000 LIFTER GUIDE SHAFT A
リフターガイドシャフト Ａ
(1)
53 E2761-721-000 BUSH SUPPORT ブッシュサポート (2)
54 SL-6062542-TN SCREW
座金付き六角穴ボルト
(1)
55 SB-8160001-00 BEARING
ころがり軸受
(2)
56 SM-6040802-TN SCREW
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝８
(4)
57 WP-0451016-SP WASHER 4.5X20X1
平座金 ４．５ Ｘ ２０ Ｘ １
(12)
58 400-01023 TIMING BELT(L) タイミングベルト（Ｌ） (1)
59 SL-6051492-TN BOLT
座金付き六角穴ボルト
(2)
60 SL-6051492-TN BOLT
座金付き六角穴ボルト
(2)
61 HX-0029400-00 FIXED BASE
固定ベース
(4)
62 SM-6054502-TN SCREW M5 L=45
六角穴ボルト Ｍ ５ Ｌ ＝４５
(4)
63 SL-6051442-TN BOLT 座金付き六角穴ボルト (4)
64 SL-6040892-TN BOLT
座金付き六角穴ボルト
(12)
65 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８
(4)
66 SM-1040801-SN SCREW M4X0.7 L=8
皿ねじ Ｍ ４ Ｌ ＝８
12
67 HX-0029400-00 FIXED BASE
固定ベース
3
68 400-11569 BU PLATE R ASM(L) ＢＵ プレート Ｒ 組（Ｌ） 1
69 SL-6051492-TN BOLT
座金付き六角穴ボルト
(4)
70 400-01020 BU PLATE(L)
ＢＵ プレート（Ｌ）
(1)
71 400-01021 SIDE BEAM(L)
サイドビーム（Ｌ）
(1)
72 SL-6041242-TN BOLT
座金付き六角穴ボルト
12
73 SL-6082592-TN BOLT 座金付き六角穴ボルト 4
74 SM-8040412-TP SET SCREW M4 L=4 止めねじ 2
75 400-11570 BU PLATE L ASM(L)
ＢＵ プレート Ｌ 組（Ｌ）
1
76 400-01020 BU PLATE(L)
ＢＵ プレート（Ｌ）
(1)
77 400-01021 SIDE BEAM(L)
サイドビーム（Ｌ）
(1)
78 SL-6051492-TN BOLT
座金付き六角穴ボルト
(4)
79 SM-4040801-SC SCREW M4X0.7 L=8 なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝８ 3
80 400-01018 BU TABLE(L)
ＢＵ テーブル（Ｌ）
1
