- 21 - 1 1.CO VE R CO MP ON E NTS (5 ) (OP T IO N) カバー関係 ( 5)（オプション） 3 4 5 7 6 8 8 9 10 10 11 11 11 11 11 11 11 11 11 11 11 2 12 1 11 12 9 13
- 20 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-69518 BOTTOM COVER(ST)ASM
ボトムカバー（ＳＴ）組
1
2 400-50359 COVER SBL ASM.
カバー ＳＢＬ 組
(1)
3 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(6)
4 E9252-729-HA0 BASE FAN (L) ASM.
ベースファン（Ｌ）組
(2)
5 SL-4033591-SC SCREW M3X35
セムスねじ
(4)
6 400-46592 COVER SBL
カバー ＳＢＬ
(1)
7 400-46590 COVER FB
カバー ＦＢ
(1)
8 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(5)
9 400-69198 COVER RB
カバー ＲＢ
(1)
10 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(8)
11 400-50360 COVER SBR ASM.
カバー ＳＢＲ 組
(1)
12 400-46591 COVER SBR
カバー ＳＢＲ
(1)
13 HM-0010100-10 FILTER
フィルター
(3)
14 SL-4033591-SC SCREW M3X35
セムスねじ
(6)
15 PJ-3081000-01 UNION Y
ユニオンワイ
(1)
16 SM-6040602-TN BOLT
六角穴ボルト
(1)
17 SL-6042592-TN SCREW
座金付き六角穴ボルト
(1)
18 400-02326 BASE FAN(R)ASM
ベースファン Ｒ 組
(3)
19 SL-3061232-TN SCREW
座金付き丸ねじ Ｍ ６ Ｌ ＝１２
(5)
20 NM-6030001-SC NUT M3
六角ナット Ｍ ３ Ｘ ０．５ １種
10
- 21 -

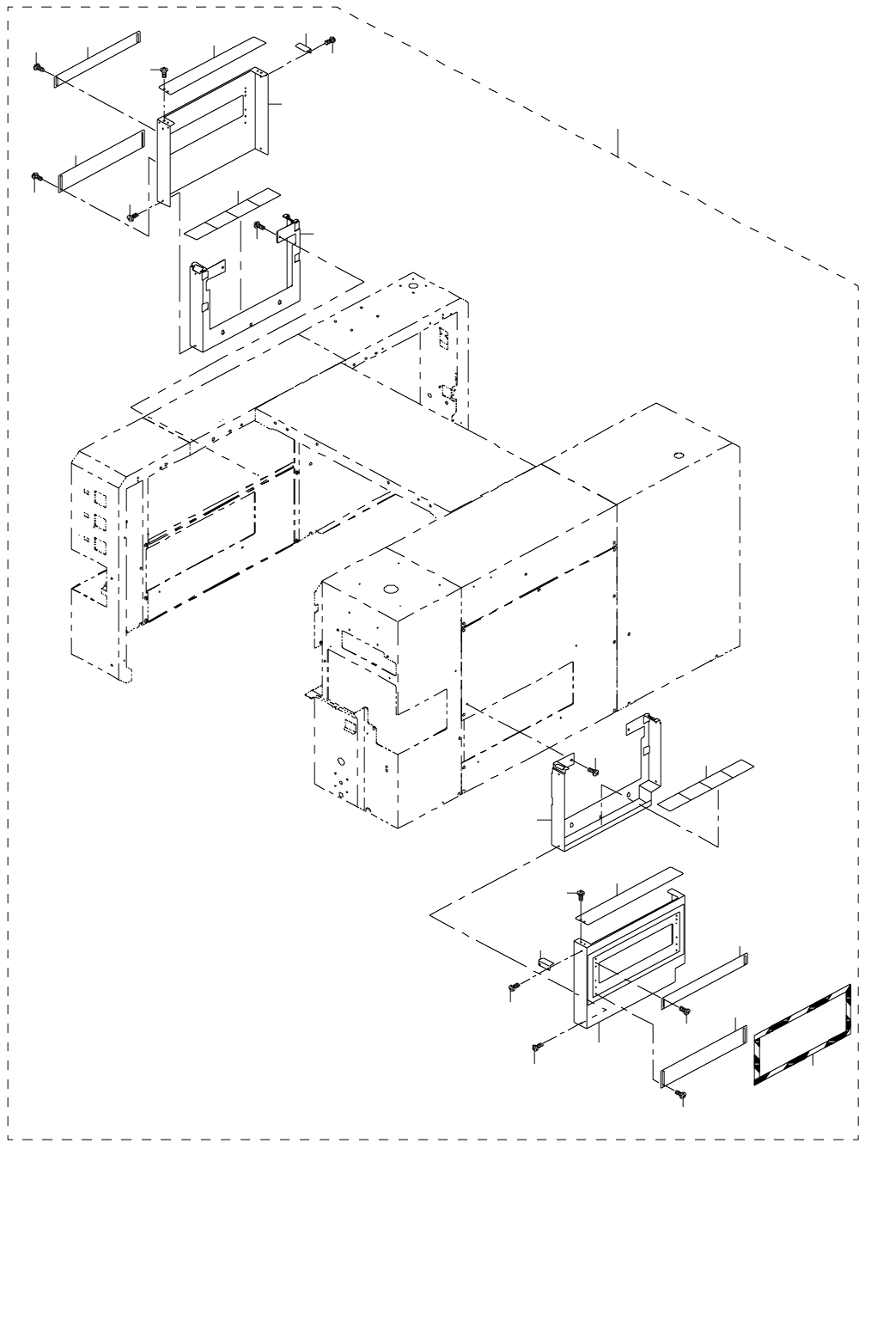

11.COVER COMPONENTS (5)(OPTION)
カバー関係 (5)（オプション）
3
4
5
7
6
8
8
9
10
10
11
11
11
11
11
11
11
11
11
11
11
2
12
1
11
12
9
13
- 22 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-57296 CONVEYOR COVER (L) ASSY
コンベアカバー（Ｌ）組
1
2 400-57293 CONVEYOR COVER L (L EN)
コンベアカバー Ｌ（Ｌ ＥＮ）
(1)
3 400-57294 CONVEYOR COVER R (L EN)
コンベアカバー Ｒ（Ｌ ＥＮ）
(1)
4 400-01482 CONVEYOR SIDE COVER L(LEN)
搬送サイドカバー Ｌ（Ｌ、ＥＮ）
(1)
5 400-17315 CONVEYOR SIDE COVER R(L EN)
搬送サイドカバー Ｒ（Ｌ ＥＮ）
(1)
6 400-01483 CONVEYOR UPPER COVER L(LEN)
搬送上カバー Ｌ（Ｌ、ＥＮ）
(1)
7 400-01499 CONVEYOR UPPER COVER R(L,EN)
搬送上カバー Ｒ（Ｌ、ＥＮ）
(1)
8 400-01484 CONVEYOR SHUTTER U(LEN)
搬送シャッター Ｕ（Ｌ、ＥＮ）
(2)
9 400-01485 CONVEYOR SHUTTER B(LEN)
搬送シャッター Ｂ（Ｌ、ＥＮ）
(2)
10 400-01493 CONVEYOR COVER STOPPER(EN)
搬送カバーストッパ（ＥＮ）
(2)
11 SM-0040801-SC SCREW
トラスねじ Ｍ ４ Ｌ ＝８
(24)
12 E1143-721-000 WOOLEN CLOTH PAPER
搬送カバーラシャペーパ（ＣＥ）
(8)
13 400-01490 TAPE
テープ
(2)
