- 25 -

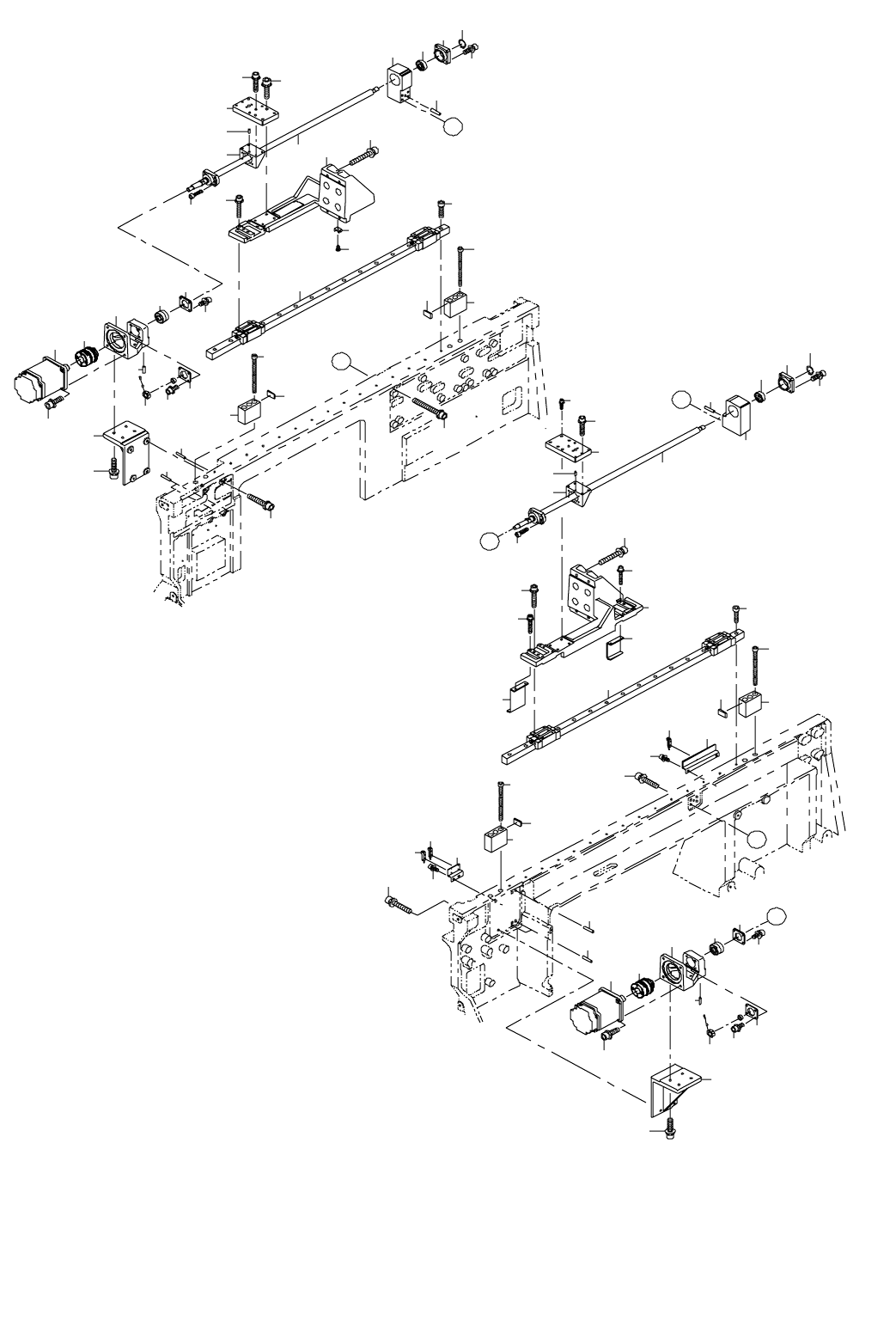

13.X-Y COMPONENTS (1)
Ｘ − Ｙ 関係 (1)
6
4
3
2
1
6
8
7
4
5
10
13
15
14
16
18
19
17
22
23
20
21
24
25
26
27
28
29
30
31
32
33
35
34
36
36
37
37
38
40
41
39
43 44
42
9
7
46
45
5
A
A
11
12
- 26 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-69310 X AXIS FRAME
Ｘ 軸フレーム
1
2 HX-0029400-00 FIXED BASE
固定ベース
10
3 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
10
4 400-00660 BACK RAIL
バックレール
2
5 SM-6041402-TN SCREW M4X0.7 L=14
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１４
38
6 400-00661 PLATE NUT
板ナット
4
7 SM-1051001-SC SCREW M5 L=10
皿小ねじ Ｍ ５ Ｌ ＝１０
8
8 400-69287 X PLATE
Ｘ プレート
1
9 SL-6053592-TN BOLT
座金付き六角穴ボルト
4
10 400-69309 X PLATE B
Ｘ プレート Ｂ
1
11 HX-0045400-00 TIE MOUNT
タイマウント
1
12 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
1
13 SL-6053592-TN BOLT
座金付き六角穴ボルト
4
14 400-69166 X MOTOR BR
Ｘ モータ ブラケット
1
15 PH-0500122-C0 PIN
平行ピン
2
16 400-69288 X MOTOR ADAPTER
Ｘ モーターアダプター
1
17 SM-6051202-TN SCREW M5X0.8 L=12
六角穴ボルト Ｍ ５ Ｘ ０．８ Ｌ ＝１２
4
18 400-68913 SERVO MOTOR 400W
サーボモーター ４００ Ｗ
1
19 SL-6051642-TN BOLT
座金付き六角穴ボルト
4
20 400-69293 X DAMPER
Ｘ ダンパー
1
21 400-69295 X COUPLING
Ｘ カップリング
1
22 400-69296 X SUPPORT UNIT
Ｘ サポートユニット
1
23 SM-6041602-TN SCREW M4 X 16
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１６
4
24 400-69175 X BALL SCREW
Ｘ ボールねじ
1
25 SM-6042002-TN BOLT
六角穴ボルト
4
26 SB-1100001-00 BEARING
ベアリング Ａ
1
27 RC-0100001-KP SNAP RING M10
Ｃ 形止め輪 ９．３
1
28 400-69289 BEARING HOLDER
ベアリングホルダー
1
29 SL-6052092-TN SCREW
座金付き六角穴ボルト
4
30 400-69167 X BALL SCREW BR
Ｘ ボールねじブラケット
1
31 400-69293 X DAMPER
Ｘ ダンパー
1
32 400-69290 X SENSOR BR A
Ｘ センサー ＢＲ Ａ
1
33 SL-6030692-TN BOLT
座金付き六角穴ボルト
2
34 400-69291 X SENSOR BR B
Ｘ センサー ＢＲ Ｂ
1
35 SL-6030692-TN BOLT
座金付き六角穴ボルト
2
36 400-69174 X LINEAR WAY
Ｘ リニアウェイ
2
37 SM-6041602-TN SCREW M4 X 16
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１６
34
38 400-69160 HEAD PLATE
ヘッドプレート
1
39 SL-6041692-TN SCREW M4 L=16
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
16
40 PH-0500122-C0 PIN
平行ピン
2
41 PH-0600164-C0 PIN
平行ピン
2
42 400-02227 X PLUS LMT SENSOR ASM
Ｘ 軸プラスリミットセンサ組
1
43 400-02228 X MINUS LMT SENSOR ASM
Ｘ 軸マイナスリミットセンサ組
1
44 400-02229 X ORG RANGE SENSOR ASM
Ｘ 軸原点周囲センサ組
1
45 HX-0009600-00 EDGE BUSHING
エッジングブッシュ
0.1
46 HX-0009600-0A BUSH
エッジングブッシュ
0.5
- 27 -
14.X-Y COMPONENTS (2)
Ｘ − Ｙ 関係 (2)
20
59
21
60
22
38
2
3
4
5
6
7
8
9
10
11
12
13
14
16
16
15
17
19
23
24
26
27
15
25
30
31
31
32
33
34
37
36
35
A
40
61
46
45
62
47
48
49
50
B
51
52
53
55
55
54
56
58
54
65
64
63
66
69
70
37
35
36
73
71
73
72
74
75
75
76
C
C
57
67
68
28
29
18
1
71
72
77
43
44
78
41
42
79
B
A
80
81
83
82
39
