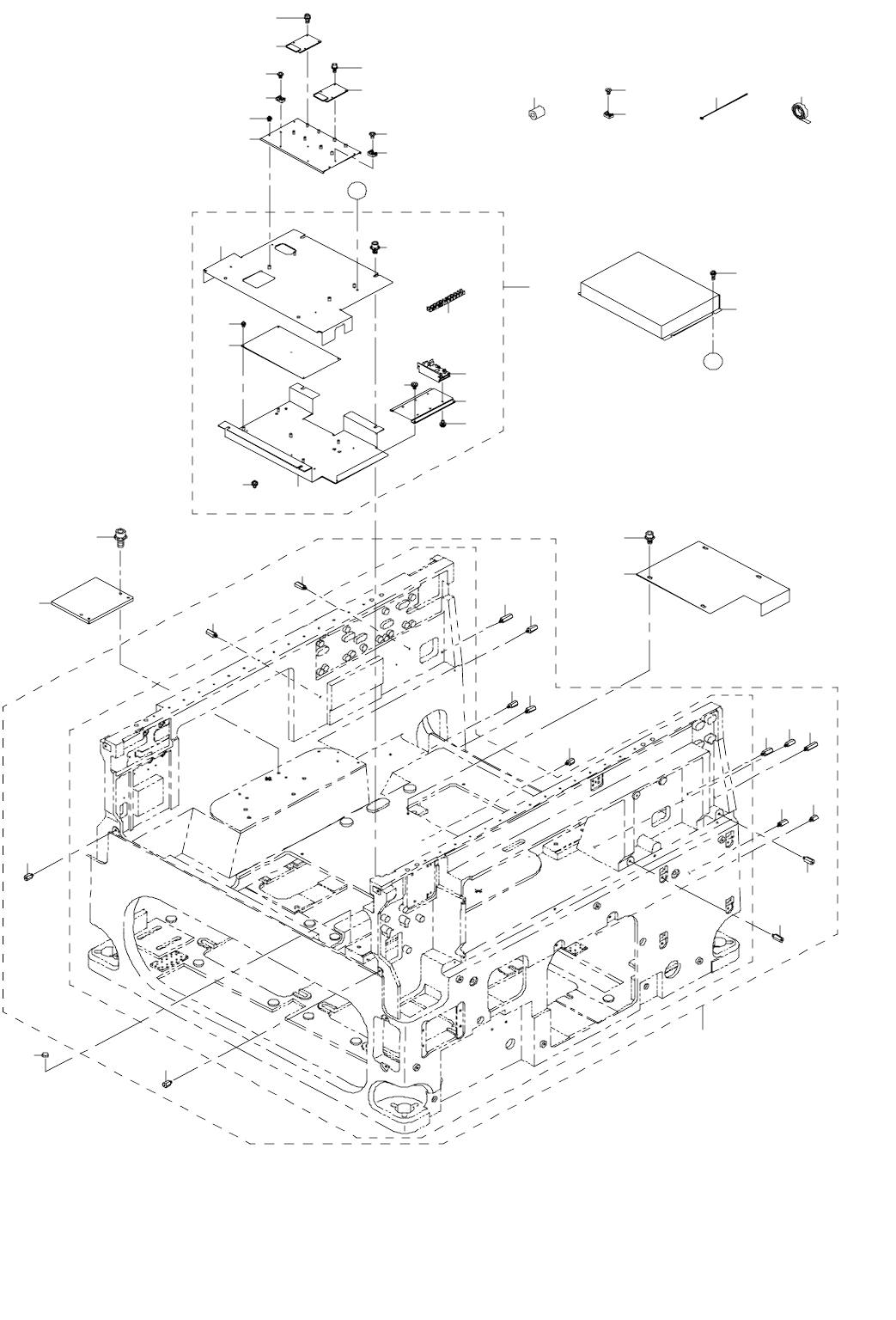

- 11 - 6 . BA SE F R AM E EL E C TR IC A P PA RA T US C OM PO NE N TS (5 ) ベースフレーム電装関係 (5) 2 2 2 2 3 3 3 3 4 4 4 4 5 5 1 6 9 21 20 11 7 13 14 23 22 18 19 A A 15 17 16 12 10 8 24 24 25 25 28 29 29 28 4 4 27 26 30 32 31 33…
- 10 -
NOTE( 注記 ) #01....OPTIONAL PARTS オプション部品
#02....BEFORE MACHINE REV.A マシン ＲＥＶ．Ａ 以前
#03....AFTER MACHINE REV.B マシン ＲＥＶ．Ｂ 以降
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
400-00493 FDD SUPPORT
ＦＤＤ サポート
1
2
#01
E9619-729-000 FDD
ＦＤＤ
1
3
#01
SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
4
4 SL-6061292-TN SCREW
座金付き六角穴ボルト
2
5
#01
400-46599 FACE PLATE C
フェイスプレート Ｃ
1
6 400-46597 FACE PLATE A
フェイスプレート Ａ
1
7 400-45958 DIGITAL PRESSURE SW
デジタルプレッシャー ＳＷ
1
8
#01
SL-4030881-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝８
2
9 400-69578 XY DRIVER UNIT
ＸＹ ドライバユニット
1
10 400-00453 XY DRIV FILTER BRACKET
ＸＹ ドライブフィルタブラケット
(1)
11 400-69202 DRIVER BRACKET
ドライバーブラケット
(1)
12 400-68918 SERVO AMP 750W
サーボアンプ ７５０ Ｗ
(2)
13 400-76927 SARVO AMP 400W
サーボアンプ ４００ Ｗ
(1)
14 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(4)
15 HX-0024200-0F SPACER
スペーサ
(4)
16 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(3)
17 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ ３ Ｌ ＝８
(8)
18 SL-4032591-SC SCREW M3X25
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝２５
(1)
19 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(8)
20 SM-0030601-SC SCREW M3X0.5 L=6
トラス小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(1)
21 SM-4034551-SC SCREW
なべ小ねじ Ｍ ３ Ｌ ＝４５
(2)
22 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(1)
23 HX-0029400-00 FIXED BASE
固定ベース
(2)
24
#02
400-68916 SERVO AMP 100W
サーボアンプ １００ Ｗ
(2)
25
#03
400-91088 SERVO AMP 100W
サーボアンプ １００ Ｗ
(2)
26 SL-6051292-TN BOLT
座金付き六角穴ボルト
(12)
27 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
(2)
28 400-69203 RESISTER PLATE
レジスタープレート
1
29 400-54885 REGENERATIVE RESISTOR
回生抵抗 ＲＢ −１２
3
30 SL-4051091-SC SCREW M5X0.8 L=10
なべ小ねじセムス Ｍ
５ Ｘ ０．８ Ｌ ＝１０
6
31 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
4
32 400-69602 MANIHOLD ASSY 70
マニホールド組 ７０
1
33 PJ-3091200-02 MANIHOLD
ワンタッチ管継手マニホールド
(1)
34 SL-6042592-TN SCREW
座金付き六角穴ボルト
(2)
35 PJ-0200000-03 PLUG ROUND 12
プラグ φ １２
(1)
36 E2618-760-000 CAP
止栓 φ ８
(2)
37 PJ-3010600-03 REDUCER
レデューサ
(2)
38 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
4
39 HX-0042000-00 5 PHASE STEP DRIVER
５相ステッピングドライバ
1
40
#01
HX-0042000-00 5 PHASE STEP DRIVER
５相ステッピングドライバ
1
- 11 -
6. BASE FRAME ELECTRIC APPARATUS COMPONENTS (5)
ベースフレーム電装関係 (5)
2
2
2
2
3
3
3
3
4
4
4
4
5
5
1
6
9
21
20
11
7
13
14
23
22
18
19
A
A
15
17
16
12
10
8
24
24
25
25
28
29
29
28
4
4
27
26
30
32
31
33
34
35
- 12 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-00410 COVER STUD ASSY
カバースタッド組
1
2 400-01510 COVER STUD RL
カバースタッド ＲＬ
(4)
3 400-01512 COVER STUD YF
カバースタッド ＹＦ
(4)
4 400-01515 COVER STUD YS
カバースタッド ＹＳ
(6)
5 400-01516 COVER STUD YR
カバースタッド ＹＲ
(2)
6 400-69574 CARRY BASE ASM
キャリーベース組
1
7 400-69207 BASE COVER SEALING F
ベースカバーシーリング Ｆ
(1)
8 400-46595 CARRY PCB BRACKET
キャリー ＰＣＢ ブラケット
(1)
9 SL-6061292-TN SCREW
座金付き六角穴ボルト
(4)
10 400-01947 CARRY PCB ASM.
キャリー基板組
(1)
11 EA-9002B11-00 BUSHING L
自在ブッシュ Ｌ
(1)
12 HM-0013200-00 MOTOR DRIVER
モータドライバ
(3)
13 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
(5)
14 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(2)
15 400-58554 PCB BRACKET
ＰＣＢ ブラケット
(1)
16 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(6)
17 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
(3)
18 SL-6061292-TN SCREW
座金付き六角穴ボルト
4
19 400-18815 BASE COVER SEALING R (C)
ベースカバーシーリング Ｒ（Ｃ）
1
20 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
4
21 400-69209 RELAY PCB COVER
リレー基板カバー
1
22 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ ４ Ｌ ＝８
4
23 400-69208 RELAY PCB BASE PLATE
リレー基板ベースプレート
1
24 400-01964 CARRY SENSOR RELAY PCB ASM.
キャリーセンサリレー基板組
2
25 SL-6041092-TN SCREW
座金付き六角穴ボルト
8
26 400-00533 ADJUST PLATE(L)
アジャストプレート（Ｌ）
1
27 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
4
28 HX-0029400-00 FIXED BASE
固定ベース
5
29 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ ４ Ｘ ０．７ Ｌ ＝６
5
30 HN-0014900-00 CLAMP FILTER(L)
クランプフィルタ
2
31 HX-0029400-00 FIXED BASE
固定ベース
2
32 SL-4030691-SC SCREW M3X6
なべ小ねじセムス Ｍ ３ Ｘ ０．５ Ｌ ＝６
2
33 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
4
34 400-45554 INSULATION TAPE
絶縁テープ
2
35 TA-1030402-R0 RUBBER PLUG D=10.3 L=4
止栓 Ｄ ＝１０．３ Ｌ ＝４
2
