- 57 -

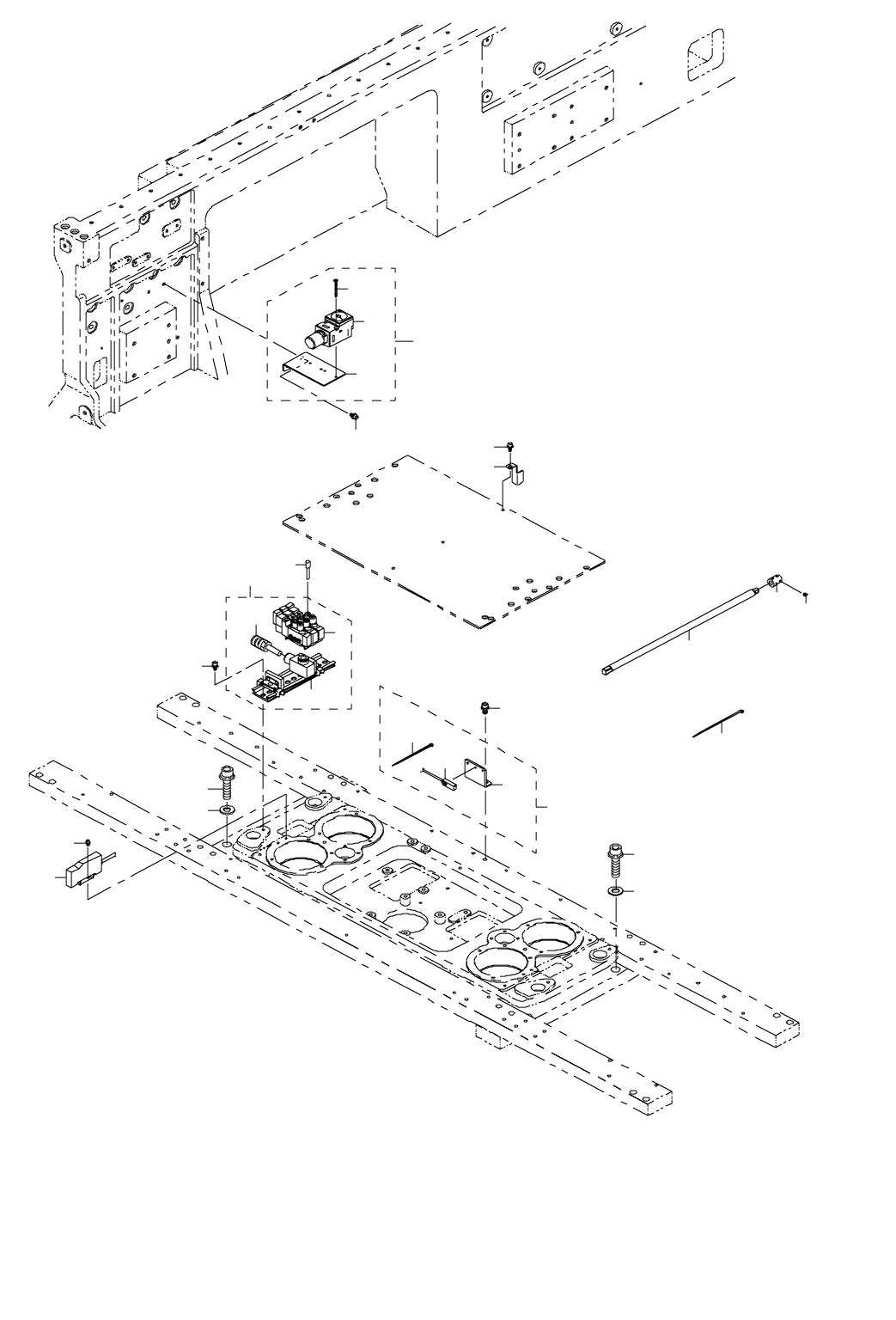

29.PWB CONVEYOR COMPONENTS (9)
基板搬送関係 (9)
3
7
4
6
5
11
9
10
12
16
20
26
1
2
14
15
22
21
17
24
23
23
24
18
19
25
8
13
- 58 -
NOTE( 注記 ) *INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 SM-8050502-TP SCREW M5 L=5
止めねじ
4
2 400-46029 HANDLE SHAFT
ハンドルシャフト
1
3 400-00916 MANIFOLD VALVE A ASM.
コンベアバルブ組
1
4 PV-9150050-00 SOLENOID VALVE INSTALLING BASE
電磁弁取り付けベース
(1)
5 PV-1502093-00 5 PORT ELECTROMAGNETIC VALVE
５ポート電磁弁
(3)
6 PX-0500030-00 SILENCER
サイレンサ
(1)
7 SL-6041092-TN SCREW
座金付き六角穴ボルト
2
8 400-00903 REGULATOR ASM
レギュレータ組
1
9 PF-0200040-00 REGULATOR
レギュレータ
(1)
10 400-00904 REGULATOR BRACKET
レギュレータブラケット
(1)
11 SM-4033001-SC SCREW M3 L=30
なべ小ねじ Ｍ ３ Ｘ ０．５ Ｌ ＝３０
(4)
12 SL-6040892-TN BOLT
座金付き六角穴ボルト
1
13 400-00981 BU HOME SENSOR BRACKET
ＢＵ ホームセンサーブラケット
1
14 400-02124 BU ORG SENS ASM
バックアップテーブル原点センサ組
(1)
15 E4115-729-000 BU SENSOR BRACKET
ＢＵ センサーブラケット
(1)
16 EA-9500B01-00 CABLE BAND
束線バンド
(1)
17 PX-5000140-00 PLUG
止栓
2
18 400-02212 WAIT SENS ASM
ウェイトセンサ組
1
19 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト
2
20 SL-6041092-TN SCREW
座金付き六角穴ボルト
1
21 E4114-729-000 BU SENSOR DOG
ＢＵ センサードグ
1
22 SL-6051292-TN BOLT
座金付き六角穴ボルト
2
23 SL-6104042-TN BOLT
座金付き六角穴ボルト
4
24 WP-1052001-SC WASHER 10
平座金みがき丸 Ｍ １０
4
25 EA-9500B01-00 CABLE BAND
束線バンド
40
26 400-13197 CONVEYOR COUPLING
コンベアカプリング
1
- 59 -
30.PWB CONVEYOR COMPONENTS (10)
基板搬送関係 (10)
15
6
7
8
9
10
11
12
13
14
30
21
22
23
24
25
19
19
18
17
26
28
26
27
29
33
35
42
36
38
39
41
40
44
45
38
46
46
47
48
3
52
53
54
55
56
64
57
60
49
63
34
62
2
50
66
74
77
78
75
71
68
20
31
69
73
66
72
72
65
61
80
79
67
43
37
5
32
58
4
70
76
73
1
16
51
59
