- 51 - 26. PWB CONVEYOR COMPONENTS (6) 基板搬送関係 (6) 5 47 9 46 3 4 6 7 8 18 17 11 13 12 14 15 32 33 34 35 37 39 38 41 45 44 43 42 21 22 23 24 20 26 27 25 29 28 31 36 18 17 11 16 13 12 14 15 30 10 1 19 58 49 57 40 48 50 52 5…
- 50 -
NOTE( 注記 ) *INSTALLATION PSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-00860 PWB GUIDE ASM
ＰＷＢ ガイド組
1
2 400-00861 PWB GUIDE U
ＰＷＢ ガイド Ｕ
(8)
3 SL-6031092-TN SCREW
座金付き六角穴ボルト
(16)
4 400-01003 SCREW SHAFT ASM(L)
スクリュウシャフト組（Ｌ）
1
5 SL-6041692-TN SCREW
座金付き六角穴ボルト Ｍ ４ Ｌ ＝１６
(8)
6 SB-1080002-00 SIDE BEARING
サイドベアリング
(4)
7 WP-0320500-SF WASHER 3.2X7X0.5
平座金小形丸 Ｍ ３
(8)
8 WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３ Ｘ ８ Ｘ ０．５
(4)
9 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝６
(4)
10 E2141-721-000 STOPPER COLLAR
ストッパカラー
(2)
11 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝４
(4)
12 E2156-721-000 PULLEY A
プーリ Ａ
(2)
13 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(4)
14 E2146-721-000 TIMING BELT
タイミングベルト
(1)
15 400-15578 SCREW SHAFT(L)
スクリュシャフト（Ｌ）
(2)
16 400-54803 DRIVE SHAFT ASM L(6)
ドライブシャフト組 Ｌ（６）
1
17 E2152-721-000 DRIVE SHAFT C
ドライブシャフト Ｃ
(3)
18 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ ３ Ｘ ０．５ Ｌ ＝６
(6)
19 E2141-721-000 STOPPER COLLAR
ストッパカラー
(3)
20 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ ４ Ｘ ０．７ Ｌ ＝４
(6)
21 SB-1080002-00 SIDE BEARING
サイドベアリング
(6)
22 400-00849 DRIVE PULLEY F ASM
ドライブプーリ Ｆ 組
1
23 400-00850 DRIVE PULLEY F
ドライブプーリ Ｆ
(3)
24 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(6)
25 400-00851 MOTOR_PULLEY_B
モータプーリ Ｂ
(3)
26 SL-6031642-TN SCREW
座金付き六角穴ボルト
(9)
27 400-01005 DRIVE BELT C(L)
ドライブベルト Ｃ（Ｌ）
(1)
28 WP-0320500-SF WASHER 3.2X7X0.5
平座金小形丸 Ｍ ３
(12)
29 WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３ Ｘ ８ Ｘ ０．５
(6)
30 400-46033 DRIVE BELT S(6)
ドライブベルト Ｓ（６）
(2)
31 400-00853 PIN ADJUST UNIT
ピンアジャストユニット
1
32 400-00854 ADJUST HAND WHEEL ASM.
アジャストハンドル組
(1)
33 E2018-715-000 PULLEY SLEEVE
プーリ スリーブ
(1)
34 SM-6052002-TN BOLT
六角穴ボルト
(1)
35 SM-6041002-TN BOLT
六角穴ボルト
(1)
36 400-00855 ADJUST HAND WHEEL
アジャストハンドル
(1)
37 400-00856 ADJUST HAND WHEEL COLLAR
アジャストハンドルカラー
(1)
38 400-00859 STOPER COLLAR
ストッパカラー
(1)
39 400-00977 STOPER SPRING
ストッパスプリング
(1)
40 RE-0320000-K0 E-RING 3.2
Ｅ 形止め輪 ３．２
(1)
41 400-00857 ADJUST STOPER BRAKET
アジャストストッパベース
(1)
42 SL-6041292-TN SCREW
座金付き六角穴ボルト
(2)
43 400-00858 ADJUST STOPER
アジャストストッパ
(1)
44 400-01068 CONVEYOR BELT ASM(L)
コンベアベルト組（Ｌ）
1
45 SL-4031091-SC SCREW M3 X 10
なべ小ねじセムス
(8)
46 SL-6031092-TN SCREW
座金付き六角穴ボルト
(16)
47 400-00863 CONVEYOR BELT S
コンベアベルト Ｓ
(4)
48 400-01070 CONVEYOR BELT C(L)
コンベアベルト Ｃ（Ｌ）
(2)
49 E2046-725-000 PWB INNER
ＰＷＢ インナ
(12)
50 400-21327 SHORT PLATE
ショートプレート
4
51 400-33349 SHORT PLATE B
ショートプレート Ｂ
4
- 51 -

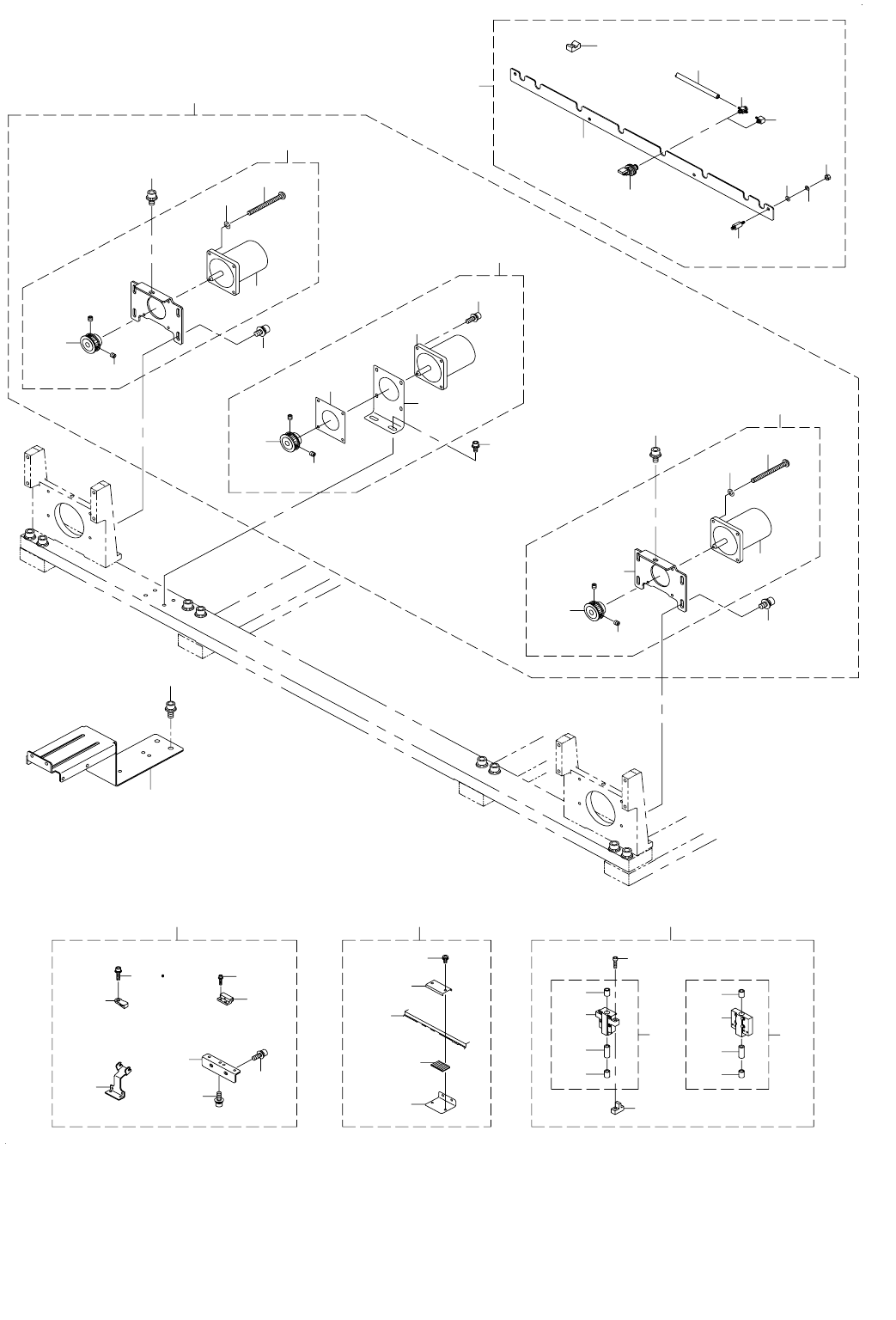

26.PWB CONVEYOR COMPONENTS (6)
基板搬送関係 (6)
5
47
9
46
3
4
6
7
8
18
17
11
13
12
14
15
32
33
34
35
37
39
38
41
45
44
43
42
21
22
23
24
20
26
27
25
29
28
31
36
18
17
11
16
13
12
14
15
30
10
1
19
58
49
57
40 48
50
52
51
53
54
55
56
51
56
10
2
- 52 -
NOTE( 注記 ) *INSTALLATION PSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-50344 CONVEYOR MOTOR ASM L
コンベアモータ組（Ｌ）
1
2 400-50345 CONVEYOR MOTOR C ASM L
コンベアモータ Ｃ 組（Ｌ）
1
3 400-01009 MOTOR BRAKET C(L)
モータブラケット Ｃ（Ｌ）
(1)
4 400-00869 MOTOR ADJUST PLATE
モータアジャストプレート
(1)
5 E9431-729-0A0 CENT MOTOR ASM.
ＣＥＮＴ モータ組
(1)
6 SL-6041242-TN BOLT
座金付き六角穴ボルト
(4)
7 400-00870 MOTOR PULLEY C
モータプーリ Ｃ
(1)
8 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(3)
9 SL-6051292-TN BOLT
座金付き六角穴ボルト
(2)
10 400-54802 CONVEYOR MOTOR LR ASM(L)
搬送モータ ＬＲ 組（Ｌ）
(2)
11 E9431-729-0A0 CENT MOTOR ASM.
ＣＥＮＴ モ−タ組
(1)
12 SM-4054501-SC SCREW M5X0.8 L=45
なべ小ねじ Ｍ ５ Ｘ ０．８ Ｌ ＝４５
(4)
13 WS-0510002-KN SPRING WASHER
ばね座金 ５．１ Ｘ ９．２ Ｘ １．３
(4)
14 400-00870 MOTOR PULLEY C
モータプーリ Ｃ
(1)
15 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ ３ Ｘ ０．５ Ｌ ＝６
(2)
16 400-46034 MOTOR BRACKET S(6)
モータブラケット Ｓ（６）
(1)
17 SL-6051092-TN BOLT
座金付き六角穴ボルト
(8)
18 SL-6051492-TN BOLT
座金付き六角穴ボルト
(2)
19 400-80299 PUSHER PLATE ASM (L)
プッシャプレート組（Ｌ）
1
20 E4055-725-000 PUSHER PLATE(E)
プレッシャープレート（Ｅ）
(1)
21 E2165-721-000 PUSHER SPACER
プッシャスペーサ
(4)
22 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３ Ｘ ９ Ｘ ０．８
(4)
23 WS-0410002-KN SPRING WASHER
ばね座金 Ｍ ４
(4)
24 NM-6040001-SC NUT M4
六角ナット Ｍ ４
(4)
25 400-80300 Y PUSHER ASM
Ｙ プッシャ組
(5)
26 PJ-0460525-01 ELBOW
バーブエルボ
(1)
27 PJ-0460590-05 CONNECTOR
バーブ継手
(4)
28 HX-0029400-00 FIXED BASE
固定ベース
(1)
29 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホ−ス 青
(0.3)
30 400-01010 WAIT SENSOR BRACKET ASM(L)
ウェイトセンサブラケット組（Ｌ）
1
31 HX-0034400-00 HARNESS PARTS
束線パーツ
(3)
32 SL-6030692-TN BOLT
座金付き六角穴ボルト
(1)
33 SL-6031092-TN SCREW
座金付き六角穴ボルト
(2)
34 E2090-725-000 WEIGHT SENSOR BLOCK
ウェイトセンサブロック
(1)
35 SL-6031492-TN SCREW
座金付き六角穴ボルト
(2)
36 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
37 400-19162 WAIT SENSOR BRACKET A
ウェイトセンサブラケット Ａ
(1)
38 E4092-725-000 WEIGHT SENSOR BRACKET B(E)
ウェイトセンサブラケット Ｂ（Ｅ）
(1)
39 SL-6030592-TN SCREW M3 L=5
座金付き六角穴ボルト
(2)
40 400-01071 ADJUST BELT ASM(L)
アジャストベルト組 Ｌ
1
41 400-00880 FIXED BELT
フィックスベルト
(1)
42 400-00881 ADJUST BELT CLAMP
アジャストベルトクランプ
(1)
43 SL-6030892-TN SCREW
座金付き六角穴ボルト
(2)
44 400-00882 ADJUST BELT PLATE
アジャストベルトプレート
(1)
45 400-01072 PIN ADJUST BELT(L)
ピンアジャストベルト（Ｌ）
(1)
46 400-01067 RAIL SUPPORT(L)
レールサポート（Ｌ）
1
47 SL-6041092-TN SCREW
座金付き六角穴ボルト
2
48 400-62328 GUIDE BLOCK ST ASM
ガイドブロック ＳＴ 組
1
49 400-00887 GUIDE BLOCK A ASM
ガイドブロック Ａ 組
(1)
50 400-00888 GUIDE BLOCK
ガイドブロック
(1)
51 SB-7040001-00 BEARING
ころがり軸受
(2)
52 E2122-715-000 GB SLEEVE
ＧＢ スリーブ
(1)
53 400-00889 GUIDE BLOCK B ASM
ガイドブロック Ｂ 組
(1)
54 400-00890 GUIDE BLOCK B
ガイドブロック Ｂ
(1)
55 SB-7040001-00 BEARING
ころがり軸受
(2)
56 E2122-715-000 GB SLEEVE
ＧＢ スリーブ
(1)
57 400-00877 GUIDE BLOCK CLAMP
ガイドブロッククランプ
(1)
58 SM-6041602-TN SCREW M4 X 16
六角穴ボルト Ｍ ４ Ｘ ０．７ Ｌ ＝１６
(1)
