- 24 - NOTE( 注記 ) #0 1....OPT I ONAL PAR T S オプション部品 RE F.N O N OT E PA RT NO D E S C R I P T I O N 品 名 Qt y 1 400-01560 AI R COMBINA TION AS SY エアーコンビネーション組 1 2 SL-60616 92- T N B OL T 座金付き六角穴ボルト (2 ) 3 WP-0841601 -SC W…
- 23 -

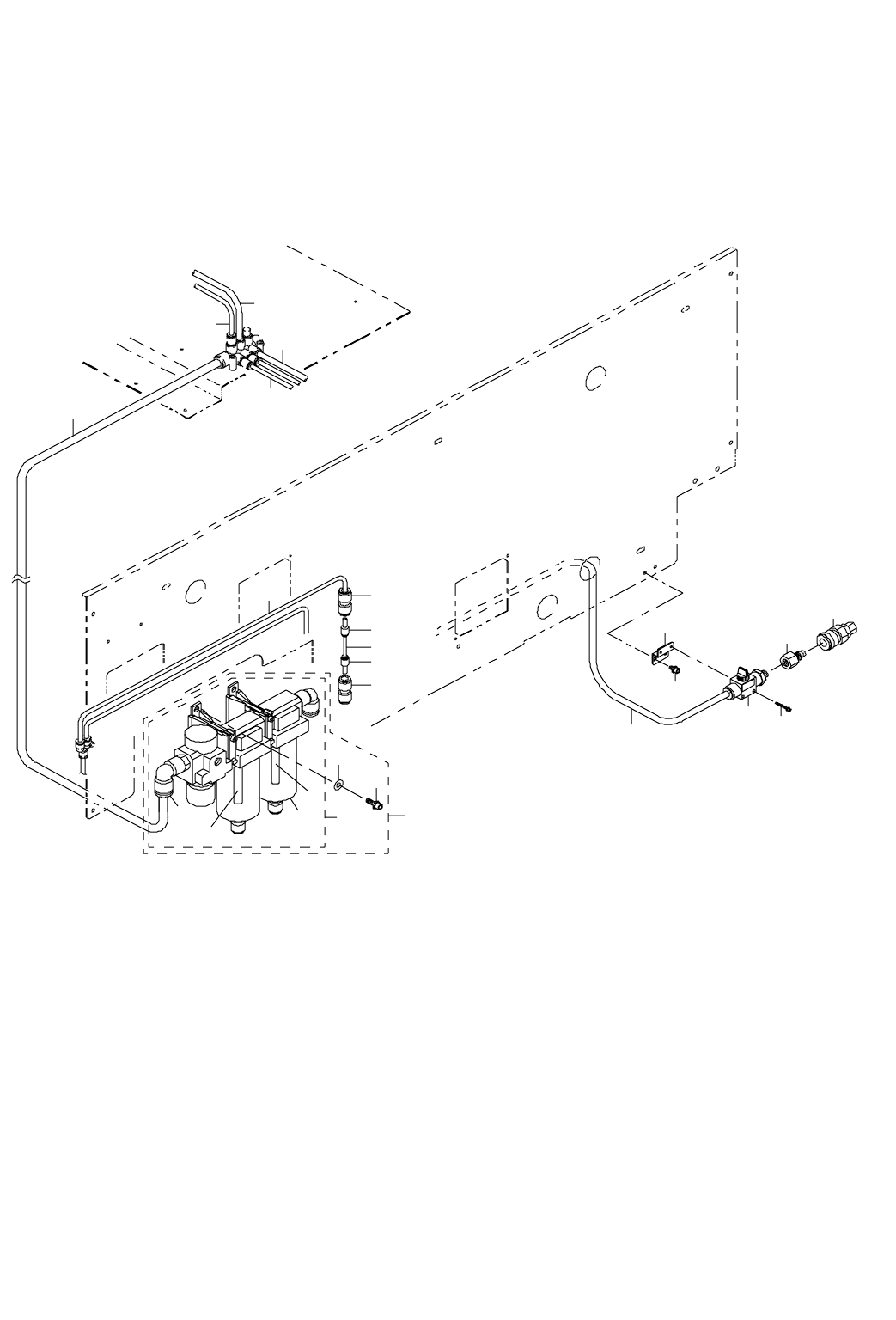

12.AIR COMPONENTS
エアー関係
19
20
21
10
16
11
17
17
9
9
14
18
18
2
3
1
6
5
4
12
13
12
13
15
7
8
- 24 -
NOTE( 注記 ) #01....OPTIONAL PARTS オプション部品
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 400-01560 AIR COMBINATION ASSY
エアーコンビネーション組
1
2 SL-6061692-TN BOLT
座金付き六角穴ボルト
(2)
3 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ ８
(2)
4 400-00545 AIR PROVIDER
エアプロバイダー
(1)
5 PF-0552150-A0 AIR COMBINATION
エアコンビネーション
(1)
6 PJ-3041253-01 ELBOW UNION
エルボユニオン
(2)
7 PF-9010020-00 FILTER ELEMENT A
フィルタエレメント Ａ
(1)
8 PF-9010060-00 FILTER ELEMENT
フィルタエレメント
(1)
9 PJ-3090400-03 REDUCER 4-10
レジューサ φ ４ー φ １０
2
10 SL-6051092-TN BOLT
座金付き六角穴ボルト
2
11 BT-1000651-EB POLYURETHANE TUBE
ポリウレタン チュ−ブ
2
12 BT-0600400-EC TUBE HOSE, BLUE
ウレタンホース 青
2.5
13 BT-0800501-EA TUBE HOSE, BLUE
ウレタンホース 青
9
14 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホース 青
0.05
15
#01
PJ-3091200-01 QUICK COUPLING, SOCKET
ワンタッチジョイント．ソケット
1
16 PJ-0252000-03 PLUG
プラグ
1
17 PJ-3031000-02 STRAIGHT
ストレート
2
18 BT-1200801-EF TUBE
チューブ
2
19 PV-0152120-00 FINGER VALVE
フィンガバルブ
1
20 SL-6032542-TN SCREW
座金付き六角穴ボルト
2
21 400-00550 FV BRACKET
ＦＶ ブラケット
1
- 25 -

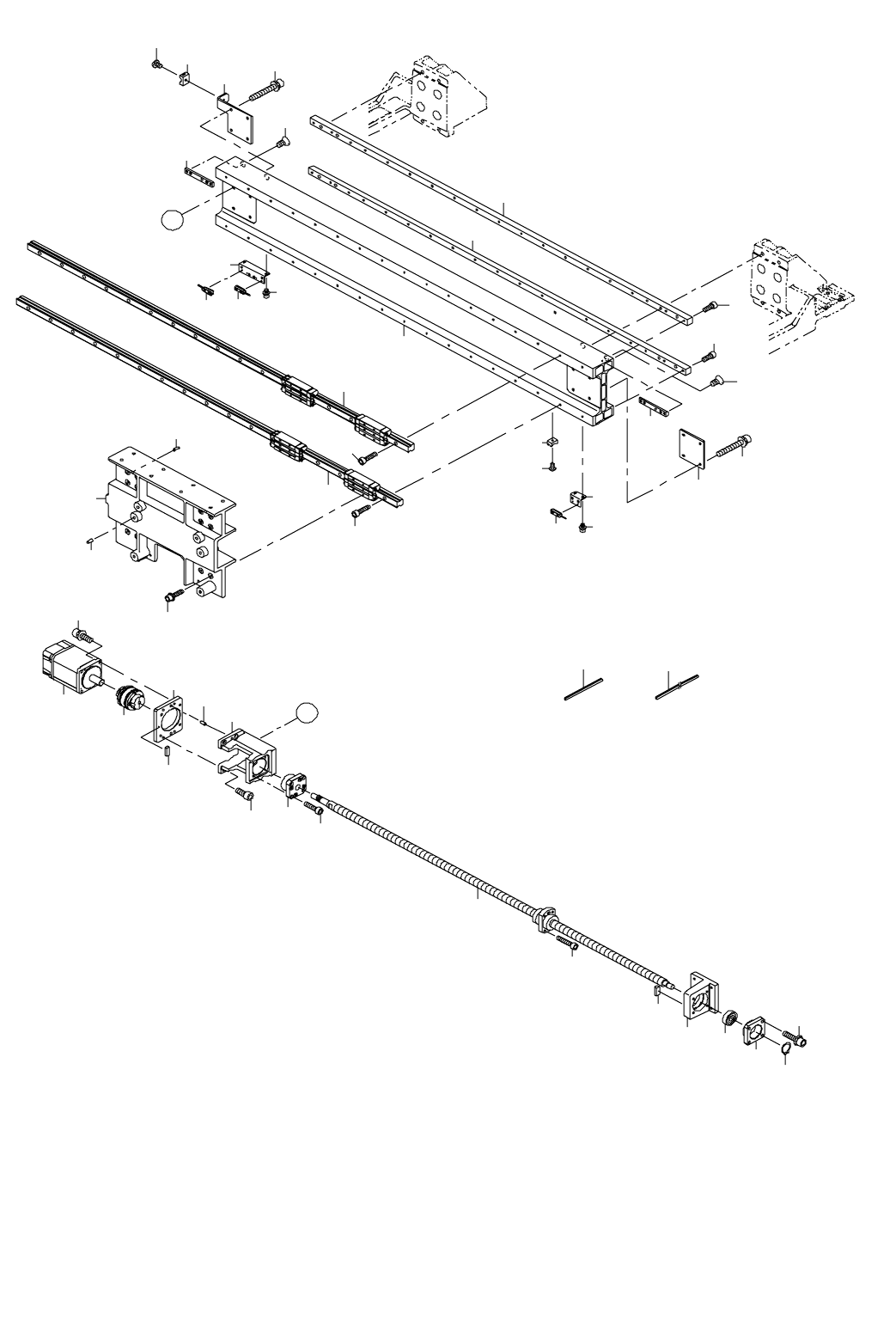

13.X-Y COMPONENTS (1)
Ｘ − Ｙ 関係 (1)
6
4
3
2
1
6
8
7
4
5
10
13
15
14
16
18
19
17
22
23
20
21
24
25
26
27
28
29
30
31
32
33
35
34
36
36
37
37
38
40
41
39
43 44
42
9
7
46
45
5
A
A
11
12
