Vorbereitung – Bedienoberfläche 16

Vorbereitung – Bedienoberfläche

– Bedienoberfläche

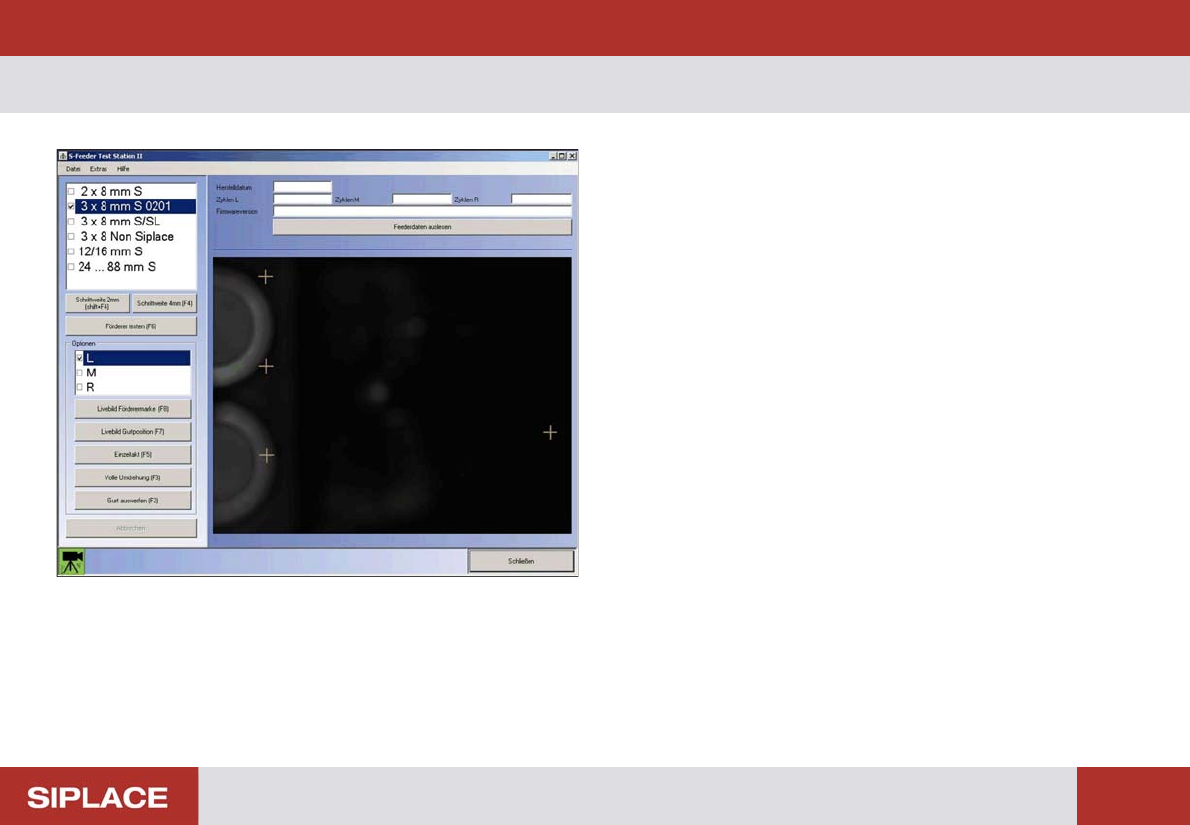

Nach dem Start der S-Feeder Test Software wird Ihnen fol-

gendes Dialogfeld angezeigt.

Auf der linken Seite des Dialogefeldes sehen Sie die Bedie-

nelemente, mit denen Sie den Test einstellen und starten.

Auf der rechten Seite des Dialogefeldes sehen Sie das Ka-

merabild. Die zu messenden Gurtpositionen und die

Förderermarke sind durch orange-farbene Kreuze gekenn-

zeichnet.

Links unten im Dialogfeld wird der aktuelle Status der S-

Feeder Test Station in Form eines Kamera-Icons angezeigt.

Grün: Die Kamera der S-Feeder Test Station ist betriebsbe-

reit, die Schaltflächen der Bedienoberfläche sind aktiv.

Rot: Die Kamera der S-Feeder Test Station ist NICHT be-

triebsbereit, die Schaltflächen der Bedienoberfläche sind

NICHT aktiv.

Um die Test-Software zu beenden, klicken Sie im Menü Da-

tei den Befehl Beenden.

Vorbereitung – Bedienoberfläche

Prüfung durchführen

Beim Testen der Förderer gehen Sie die einzelnen Arbeitsschritte immer in der folgenden Reihenfolge vor:

▪ Vorbedingung: Computer, Netzteil und

S-Feeder Checking Device

sind eingeschaltet; die

S-Feeder Test Station

Soft-

ware ist gestartet.

1. Förderer auf die Aufnahmefläche das

S-Feeder Checking Device

aufsetzen und anschließen.

2. Förderer-Typ in der Software auswählen.

3. Ggf. Abholposition am Förderer ändern.

4. Schrittweite der zu testenden Spur(en) auf 4 mm einstellen.

5. Metall-Testgurt in die zu testende Spur(en) einlegen.

6. Förderer testen.

7. Testergebnis auswerten und ggf. speichern.

8. Automatischen Gurtauswurf.

9. Förderer von der Aufnahmefläche des

S-Feeder Checking Device

entfernen.

HINWEIS

Prüfbedingung

Die Förderer sollten vor der Prüfung annähernd Umgebungstemperatur haben.
