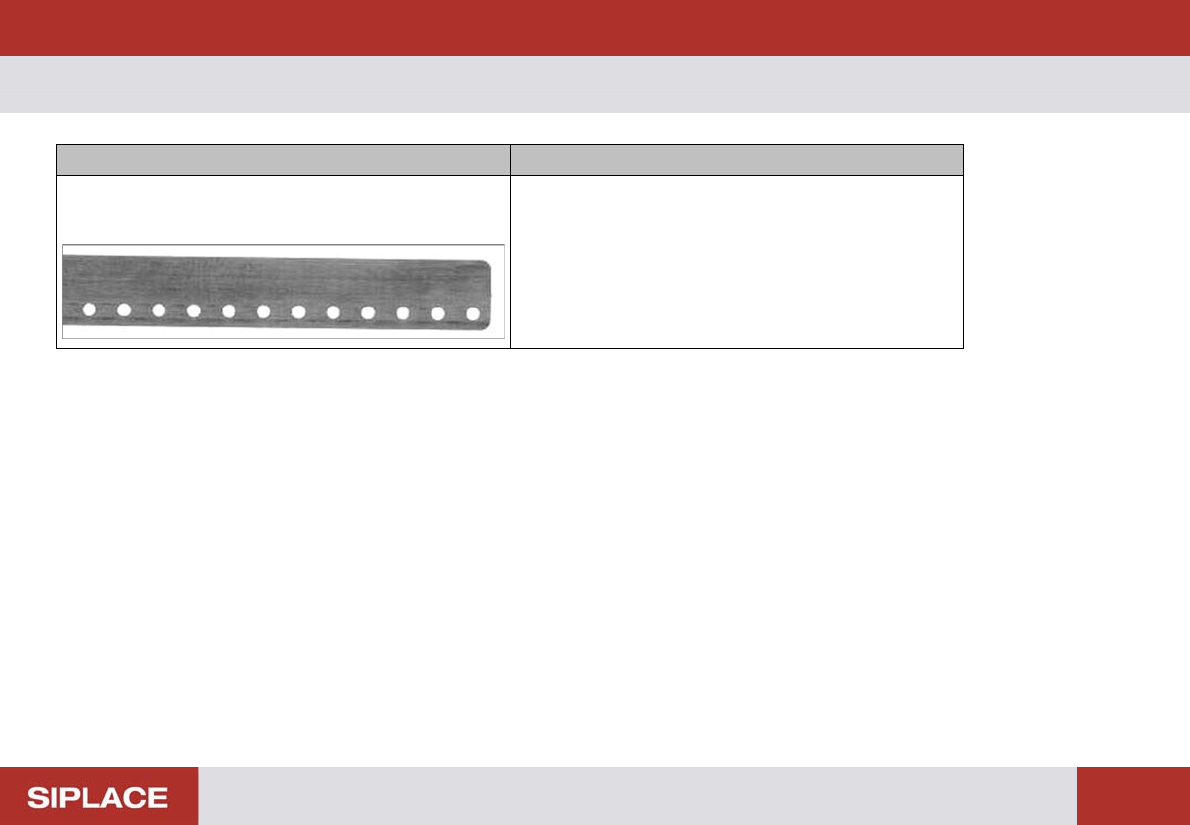

Prüfung durchführen – Testgurte für die verschiedenen Förderer-Typen
26
– Testgurte für die verschiedenen Förderer-Typen
Testgurt (Master Tape) Für Förderer-Typ
Master Tape 8mm Feeder [03079307-xx]
ohne zweite Lochreihe
3 x 8mm SL (shutterless)
3 x 8mm S 0201 / 0402 BE

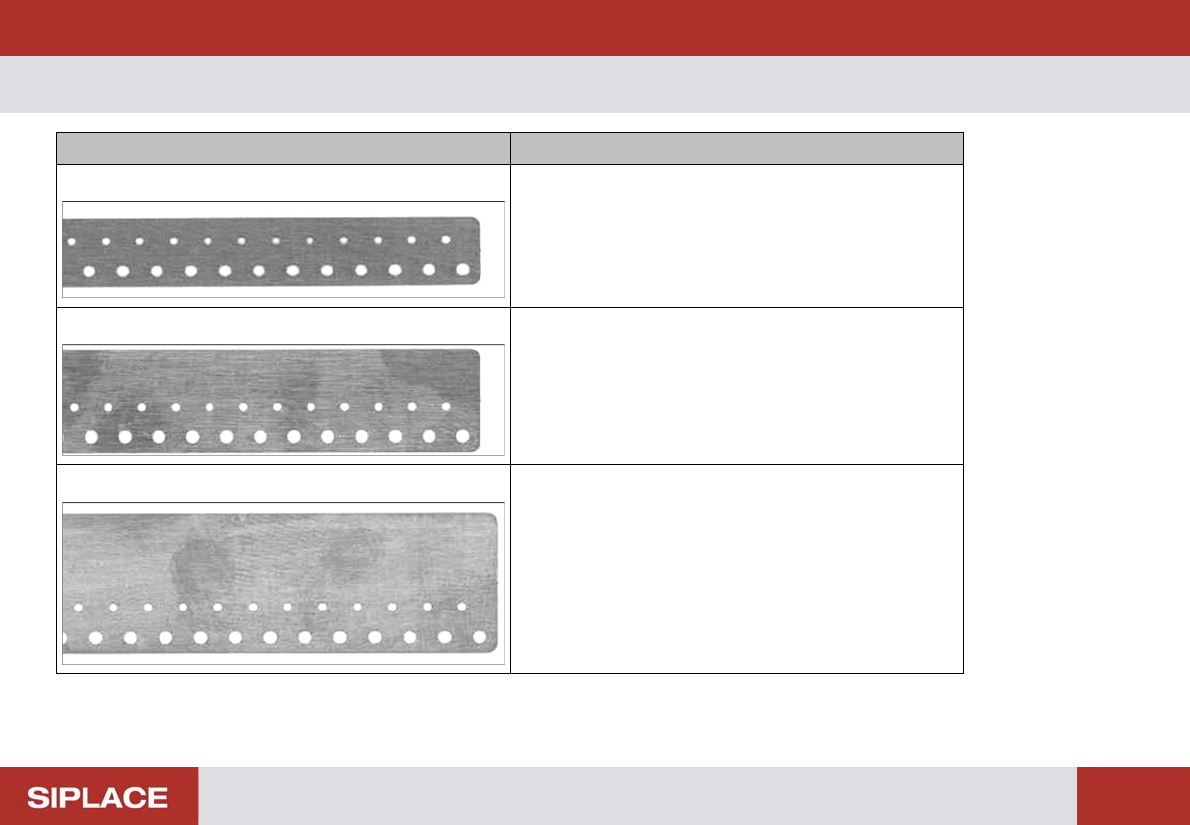

Prüfung durchführen – Testgurte für die verschiedenen Förderer-Typen
27
Master Tape 8mm Feeder [03071549-xx] 2 x 8mm S
3 x 8mm S
3 x 8mm (übrige)
Master Tape 12mm Feeder [03071708-xx] 12/16mm mit Füllstück
Master Tape 16mm Feeder [03071725-xx] 12/16mm ohne Füllstück
24/32mm
44mm … 88mm
Testgurt (Master Tape) Für Förderer-Typ
Prüfung durchführen – Testgurt einlegen
28
– Testgurt einlegen

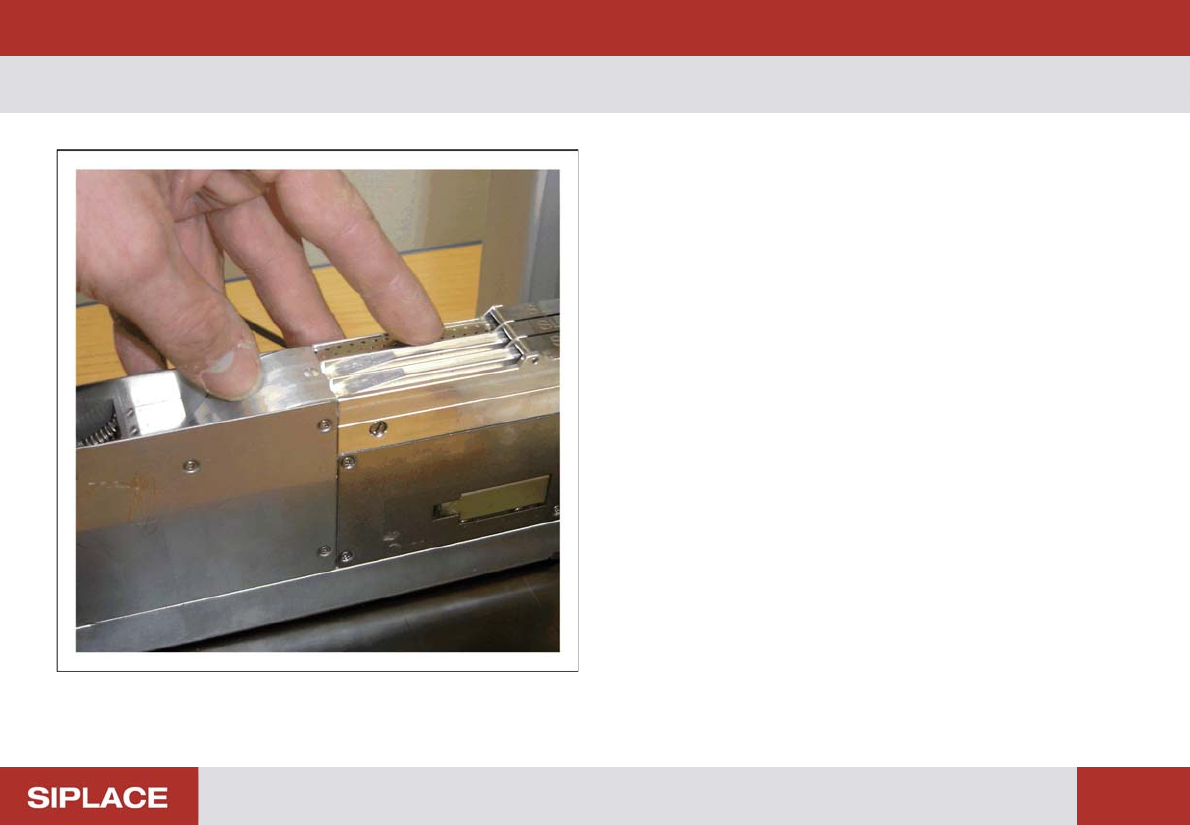

► Schieben Sie in jede zu prüfende Spur des Förderers ei-
nen zur Spurbreite passenden Testgurt ein (siehe Ta-
belle "Testgurte für die verschiedenen Förderer-
Typen").
► Öffnen Sie das Abholfenster.
► Legen Sie den Testgurt in den Abholbereich ein und
stellen Sie sicher, dass das Stiftrad korrekt in die Perfo-
ration des Testgurts eingreift.
► Schließen Sie das Abholfenster.
► Takten Sie den Testgurt zur Kontrolle ein bis zwei Mal.
