Prüfung durchführen – Live-Bild einschalten
21
– Live-Bild einschalten
Der zu testende Förderer kann auf eine von zwei Abholpo-
sition eingestellt sein. Zum Testen ist die Abholposition not-
wendig, in der die Zähne von Stiftrad genau in der Mitte
stehen. Zum Kontrollieren der richtigen Abholposition ver-
wenden Sie die Live-Bild Funktion.

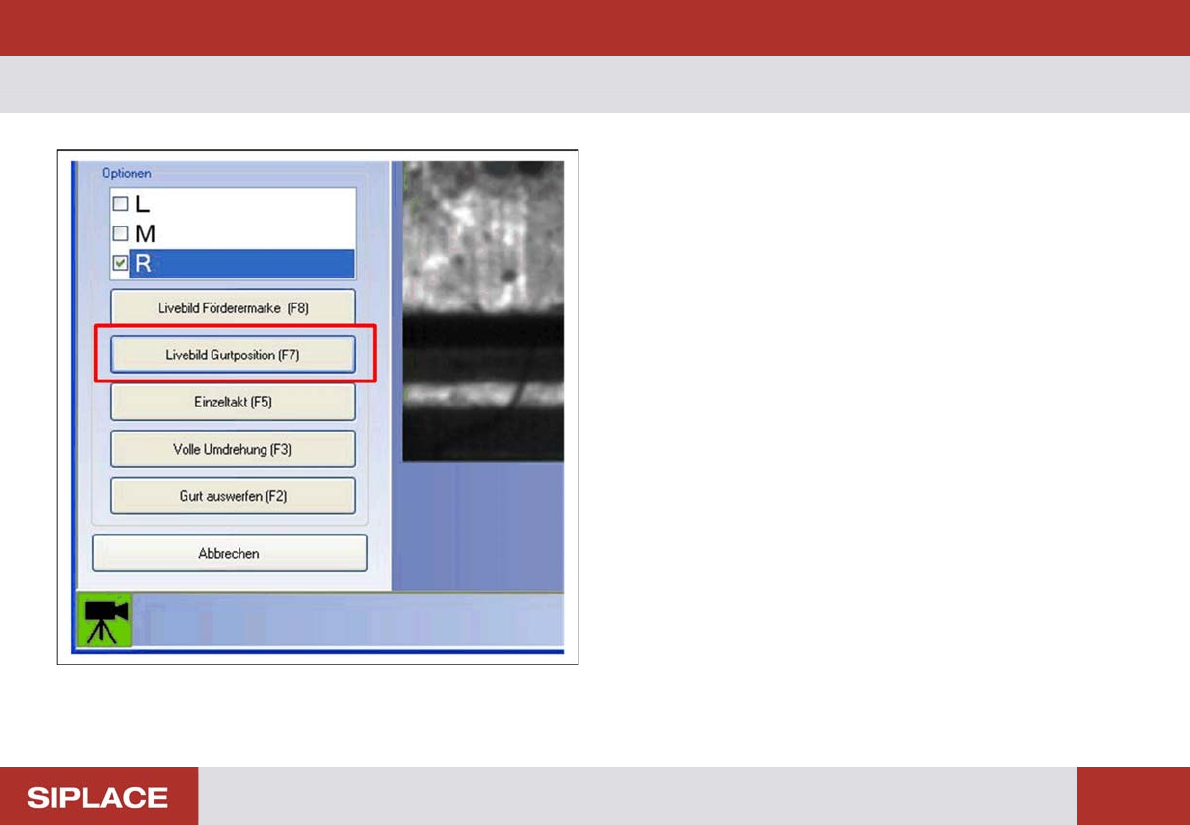

► Klicken Sie auf die Schaltfläche Livebild Gurtposition
(F7) oder drücken Sie die Funktionstaste F7.
Prüfung durchführen – Abholposition überprüfen
22
– Abholposition überprüfen

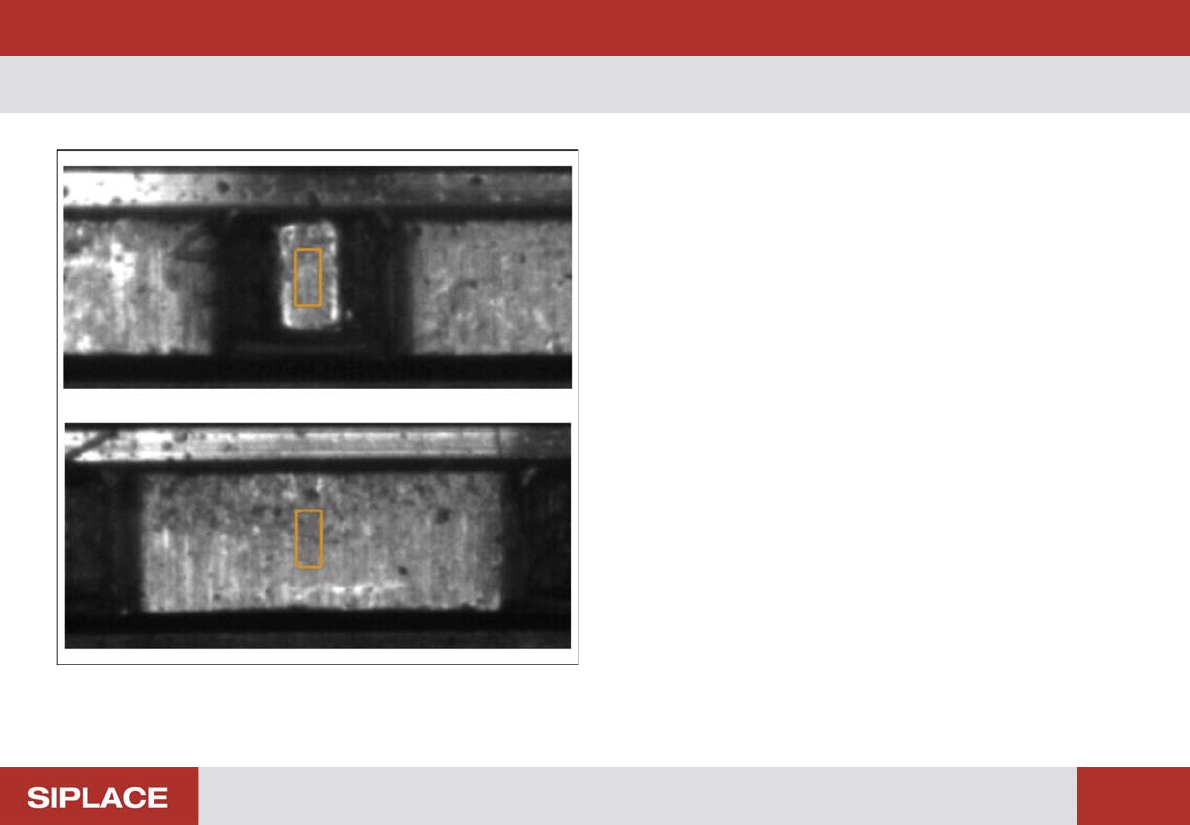

Oben
Die Abholposition ist richtig eingestellt. Der Zahn ist in der
Mitte und kann von der Kamera für die Messung gut erkannt
werden.
Unten
Der Zahnzwischenraum ist zu sehen. Die Kamera kann den
Zahn nicht erkennen. Wird der automatische Test mit dieser
Einstellung gestartet, erscheint eine Fehlermeldung und der
Test wird abgebrochen.
► Stellen Sie die Abholposition am zu testenden Förderer
manuell so ein, das der Zahn wie im Bild oben, in der
Mitte zu sehen ist.
Prüfung durchführen – Spuren umschalten
23
– Spuren umschalten
Kontrollieren Sie bei allen zu prüfenden Spuren, ob sich der
Zahn in der Mitte des Bildes befindet.

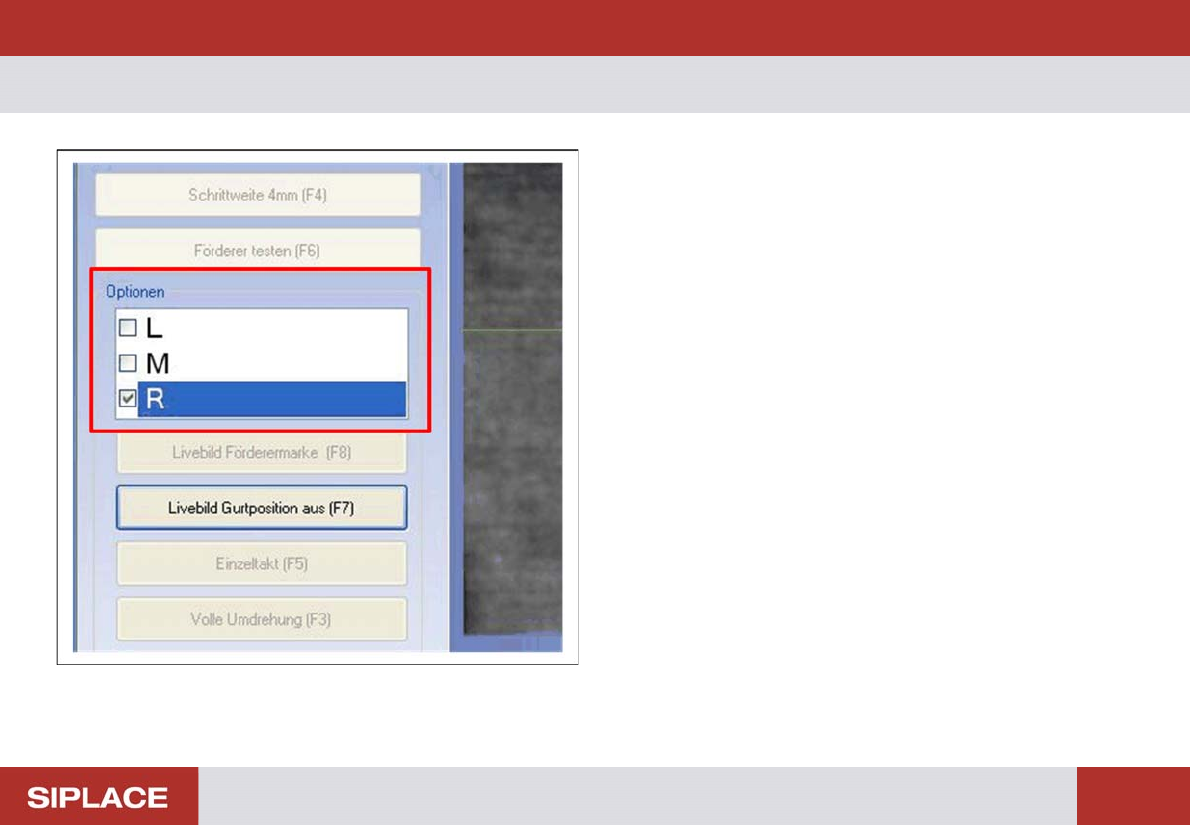

Die Umschaltung der Spuren während der Live-Darstellung
erfolgt über die Auswahlliste Optionen.
L = Linke Spur
M = Mittlere Spur
R = Rechte Spur
