Prüfung durchführen – Test ohne Feedermarke (nur bei 2x8mm S Feeder möglich)
46
– Test ohne Feedermarke (nur bei 2x8mm S Feeder möglich)
Bei machen 2x8mm Feedern ist die Feedermarke
beschädigt, so dass diese nicht vermessen werden kann.

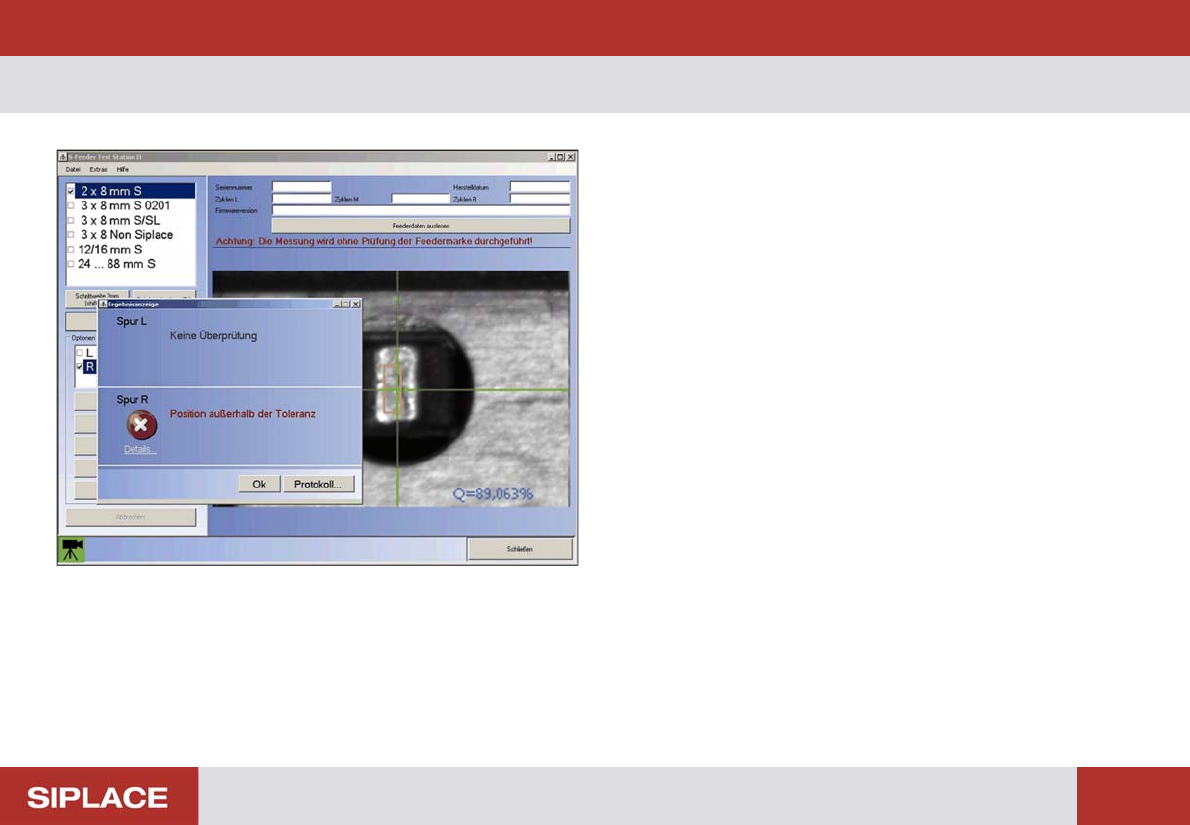

Sie können die Messung der Feedermarke hier abschalten,
damit Sie einen solchen Feeder dennoch testen können.
Prüfung durchführen – Test ohne Feedermarke (nur bei 2x8mm S Feeder möglich)
47
HINWEIS
Position des Stiftrads
Die absolute Position des Stiftrades wird dann in Bezug zur Feederaufnahme gemessen. Dadurch kann ein
zusätzlicher Offset entstehen (bis zu 100µm in Transportrichtung und bis zu 200µm quer zur Transportrichtung),

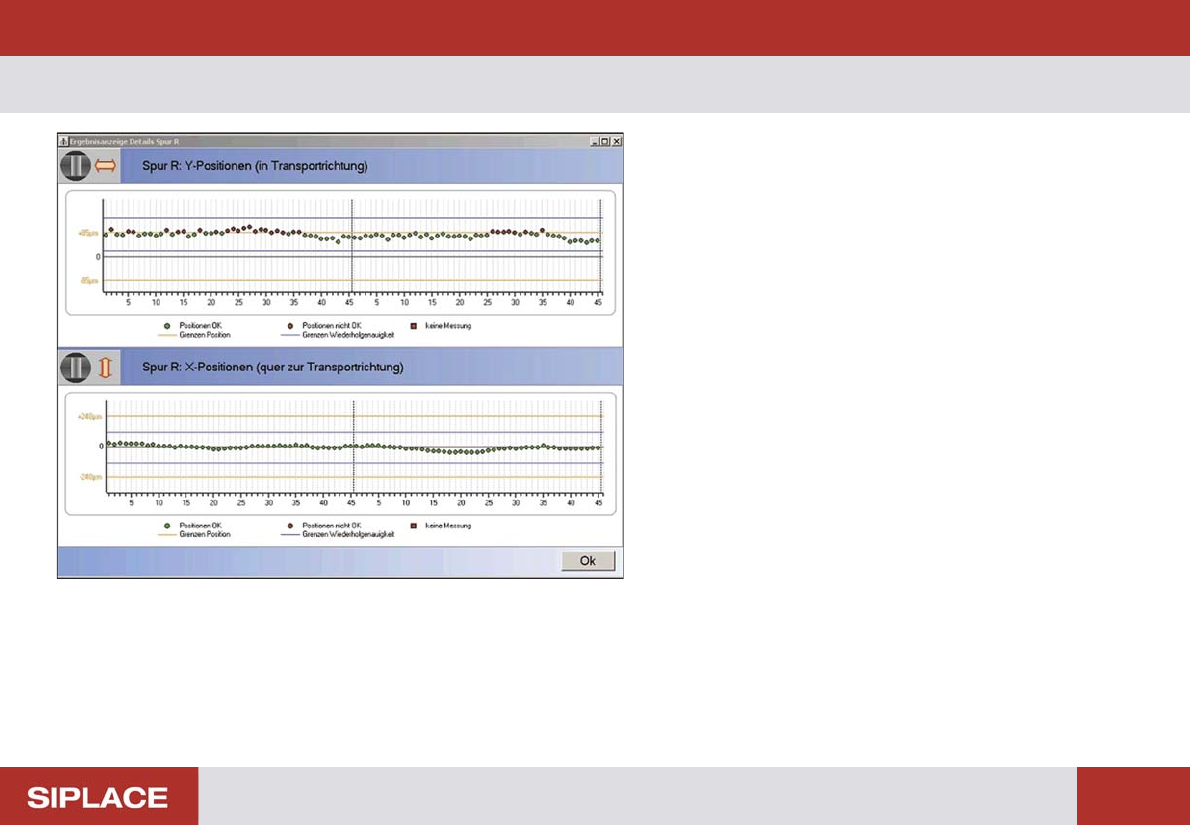

so dass die Messung den absoluten Toleranzbereich verletzen kann (siehe Kapitel 5.2.3.1 "Messwerte außerhalb
der Toleranz"). Es liegen dann Punkte außerhalb der orangefarbenen Linien.
Der Feeder kann trotzdem gut verwendbar sein (z.B. für Chips >=0805), solange die Wiederholgenauigkeit in Ord-
nung ist (die Messwerte liegen gut innerhalb der blauen Grenzen).
Prüfung durchführen – Test ohne Feedermarke (nur bei 2x8mm S Feeder möglich)
48
