Prüfung durchführen – Fö rderer anschließen 19 – F ö r d e r e r a n s c h lie ß e n ► Schließen Sie den Stecke r des Fördere rs an den An - schluss links an der Prüfvo rrichtung an. Achten Sie dabei darauf, dass am Stec…
Prüfung durchführen – Förderer aufsetzen
18
– Förderer aufsetzen
HINWEIS
Bevor Sie den Förderer aufsetzen:
Reinigen Sie die Aufnahmefläche der Prüfvorrichtung und die Unterseite des Förderers mit einem sauberen, flu-
senfreien Tuch und entfernen Sie alle Fremdkörper. Wenn nötig, reinigen Sie die Auflagefläche des Förderers mit
einem Abziehstein.
► Setzen Sie den Förderer von links auf die
Aufnahmefläche (1) und lassen Sie es am Zentrierstift
(2) einrasten.
Achten Sie darauf, dass der Förderer nicht gegen die
Kamera stößt.
► Senken Sie den Förderer hinten über die Kalotte (3) und
lassen Sie ihn dort einrasten.
Der Förderer wird von dem Zentrierstift, der Magnetplatte
und der Kalotte in seiner Position auf der Aufnahmefläche
gehalten.
► Überprüfen Sie, ob der Förderer stabil auf der
Aufnahmefläche steht.
Ist dies nicht der Fall, ist ein korrektes Messen der
Zahnpositionen nicht möglich.
Prüfung durchführen – Förderer anschließen
19
– Förderer anschließen

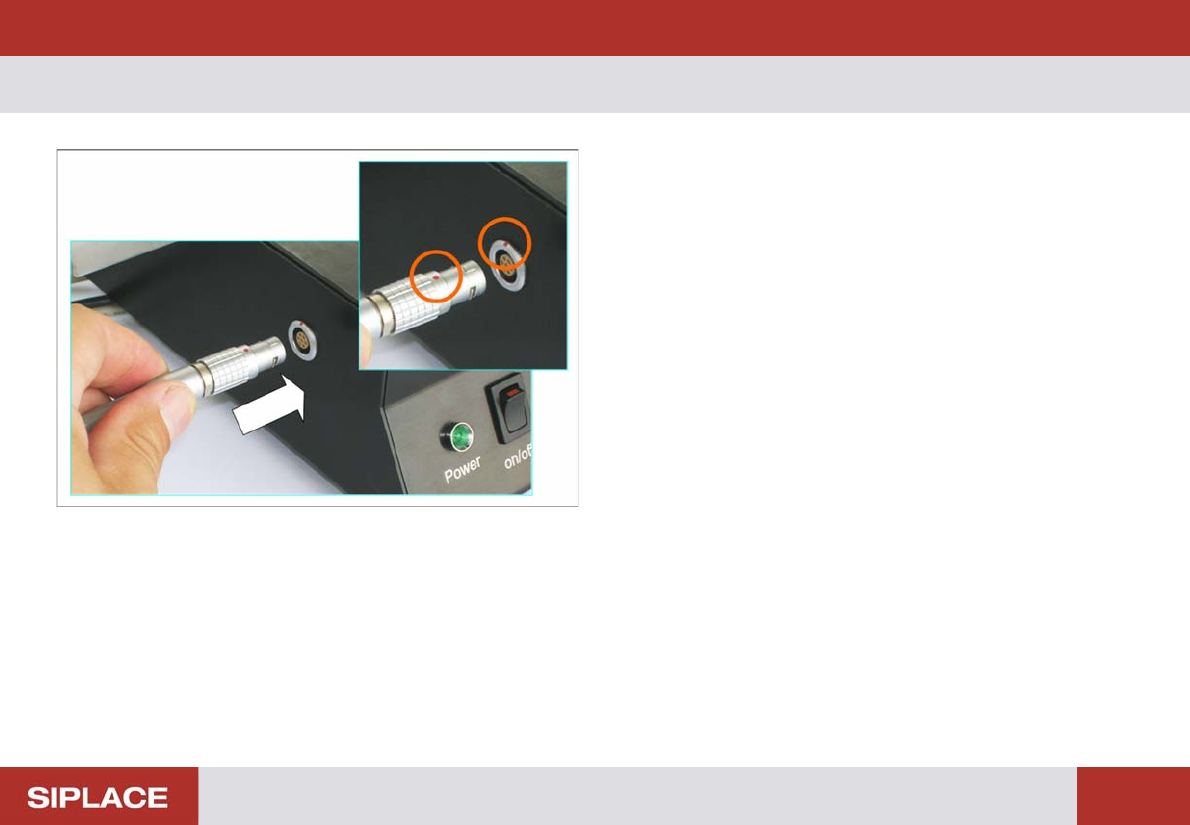

► Schließen Sie den Stecker des Förderers an den An-
schluss links an der Prüfvorrichtung an.
Achten Sie dabei darauf, dass am Stecker der rote
Punkt oben ist.
Prüfung durchführen – Förderer-Typ auswählen
20
– Förderer-Typ auswählen

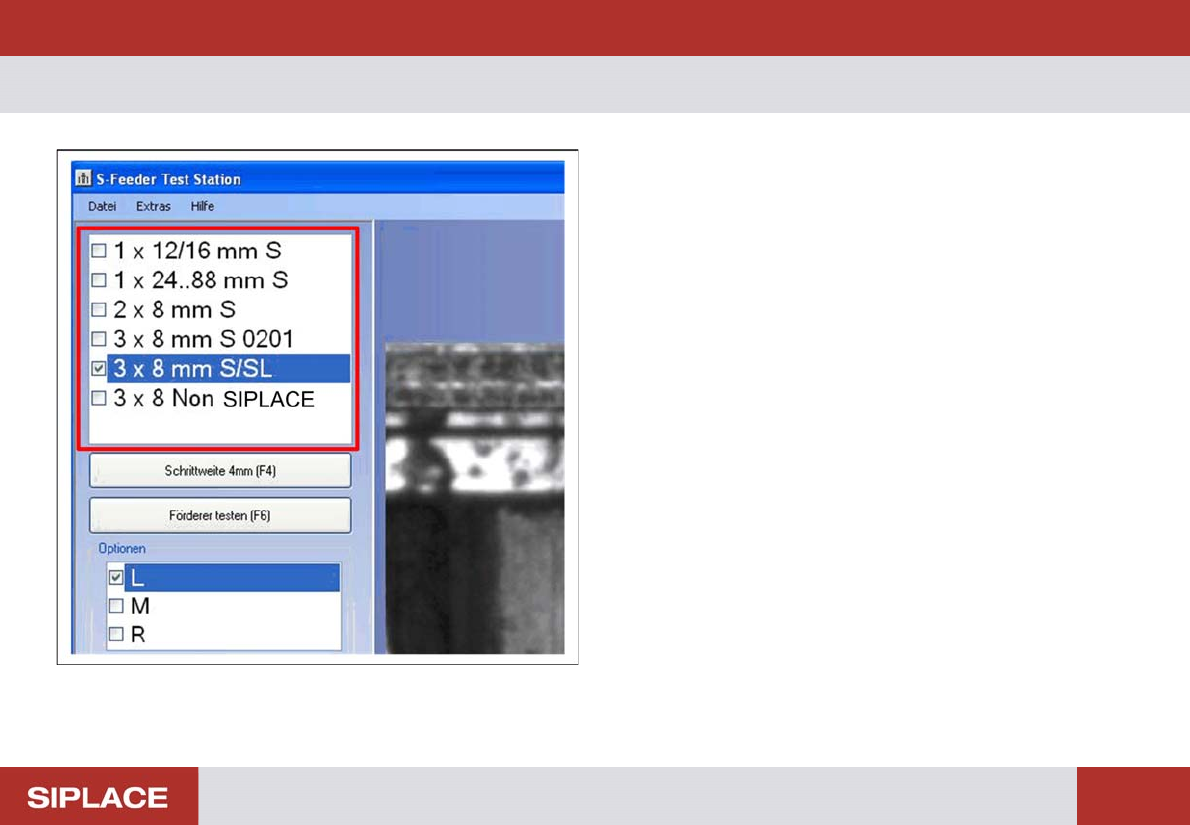

Auf der linken Seite der Software befindet sich die Auswahl-
liste für den Förderer-Typ. Durch die Auswahl des entspre-
chenden Typs werden alle notwendigen Parameter für den
Test in der Software eingestellt.
► Klicken Sie in der Auswahlliste auf den Förderer-Typ,
den Sie testen wollen.
