Prüfung durchführen – Live-Bild ausschalten
24
– Live-Bild ausschalten

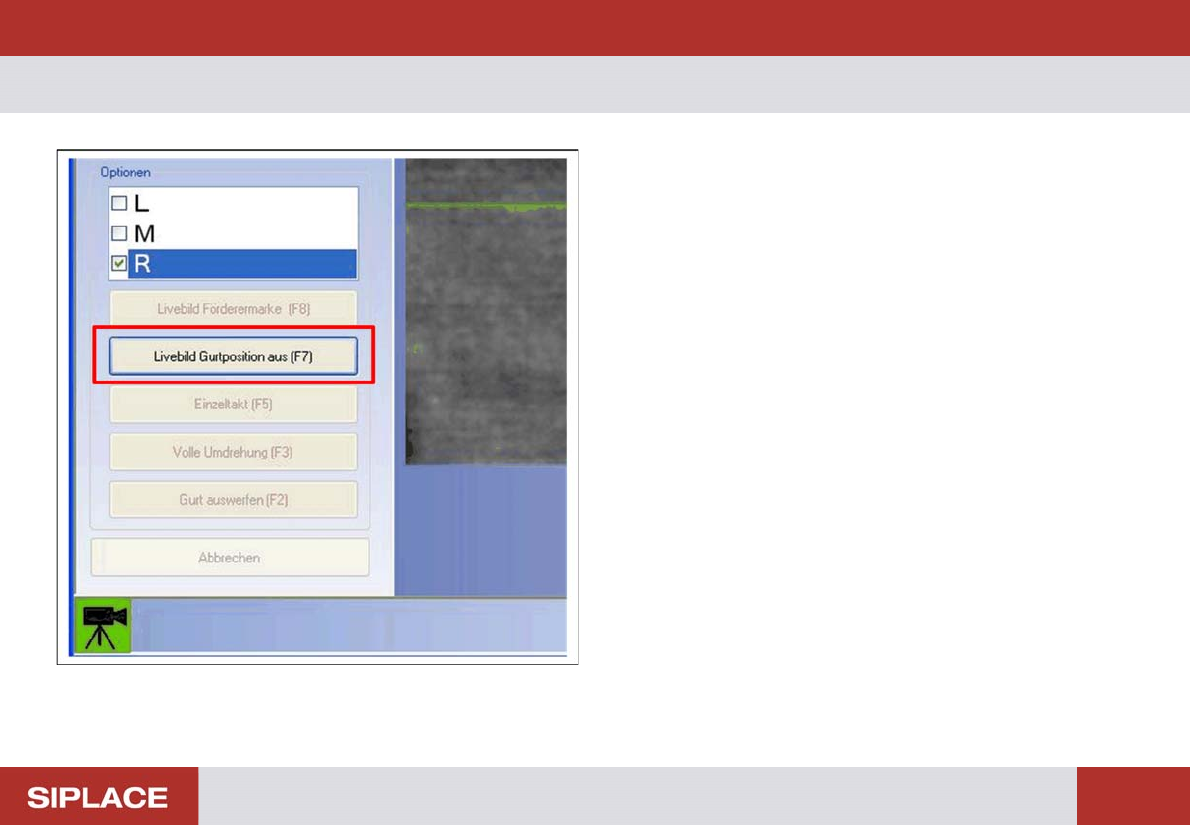

Das Live-Bild kann über die Schaltfläche Livebild Gurtposi-
tion aus (F7) abgeschaltet werden. Es wird wieder die Nor-
malansicht angezeigt, in der alle Schaltflächen aktiv sind.
► Klicken Sie auf die Schaltfläche Livebild Gurtposition
aus (F7) oder drücken Sie die Funktionstaste F7.
TIP: Zur Darstellung aller Messpunkte klicken Sie nochmals
auf den ausgewählten Förderertyp in der Auswahlliste oben
links.
Prüfung durchführen – Schrittweite auf 4 mm einstellen
25
– Schrittweite auf 4 mm einstellen
Der zu testende Förderer kann auf eine beliebige Schritt-
weite eingestellt sein. Zum Testen ist eine Schrittweite von
4 mm notwendig.
2x8mm und 3x8mm S-Förderer:

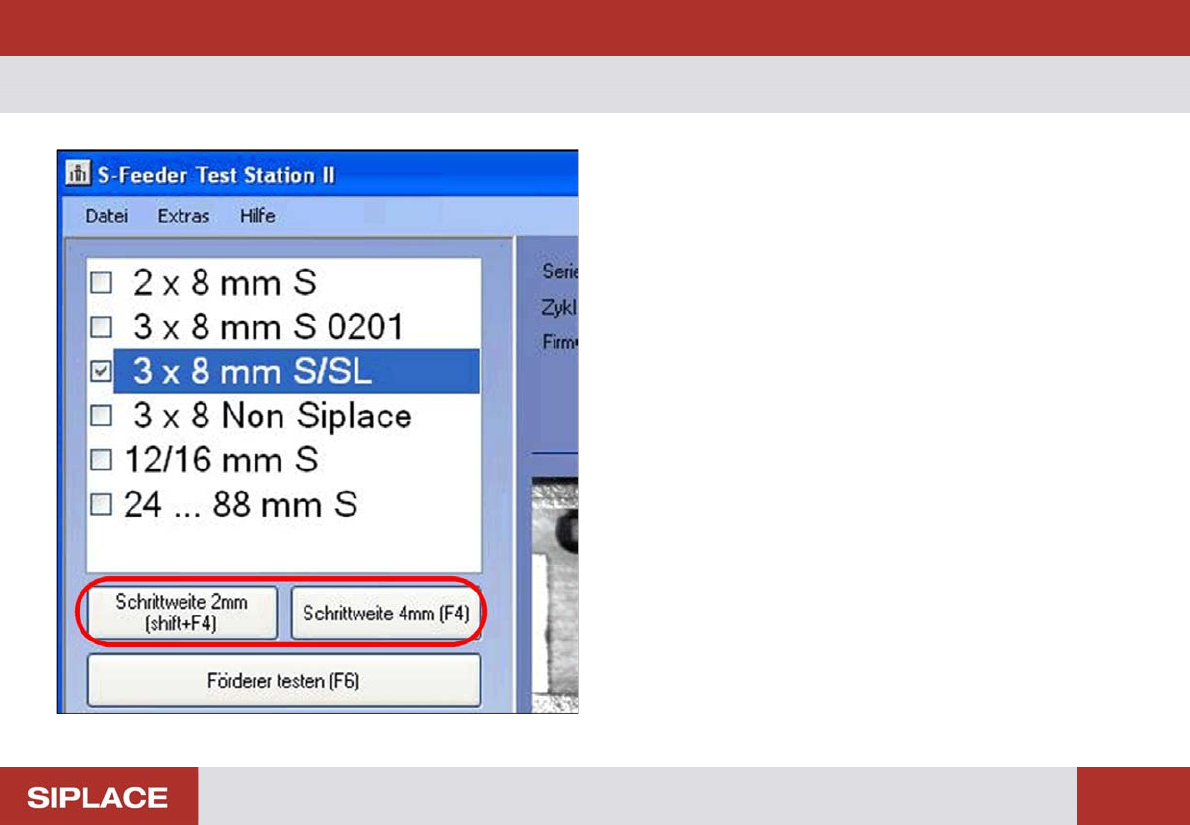

Unterhalb der Auswahlliste für den Förderer-Typ befindet
sich die Schaltfläche Schrittweite 4mm (F4). Damit wird das
zu testende Förderer auf eine Schrittweite von 4mm einge-
stellt.
► Klicken Sie auf die Schaltfläche Schrittweite 4mm (F4)
oder drücken Sie die Funktionstaste F4.
► Zur Korrektur der Zahnposition können sie mit der
Schaltfläche Schrittweite 2mm (shift+F4) die Schrittwei-
te auf 2mm umschalten.
12/16 mm bis 88mm S-Förderer:
Die Umschaltung der Schrittweite erfolgt manuell am
Förderer.
Prüfung durchführen – Testgurte für die verschiedenen Förderer-Typen
26
– Testgurte für die verschiedenen Förderer-Typen
Testgurt (Master Tape) Für Förderer-Typ
Master Tape 8mm Feeder [03079307-xx]
ohne zweite Lochreihe
3 x 8mm SL (shutterless)
3 x 8mm S 0201 / 0402 BE
