Prüfung durchführen – Ergebnisanzeige: Details
33

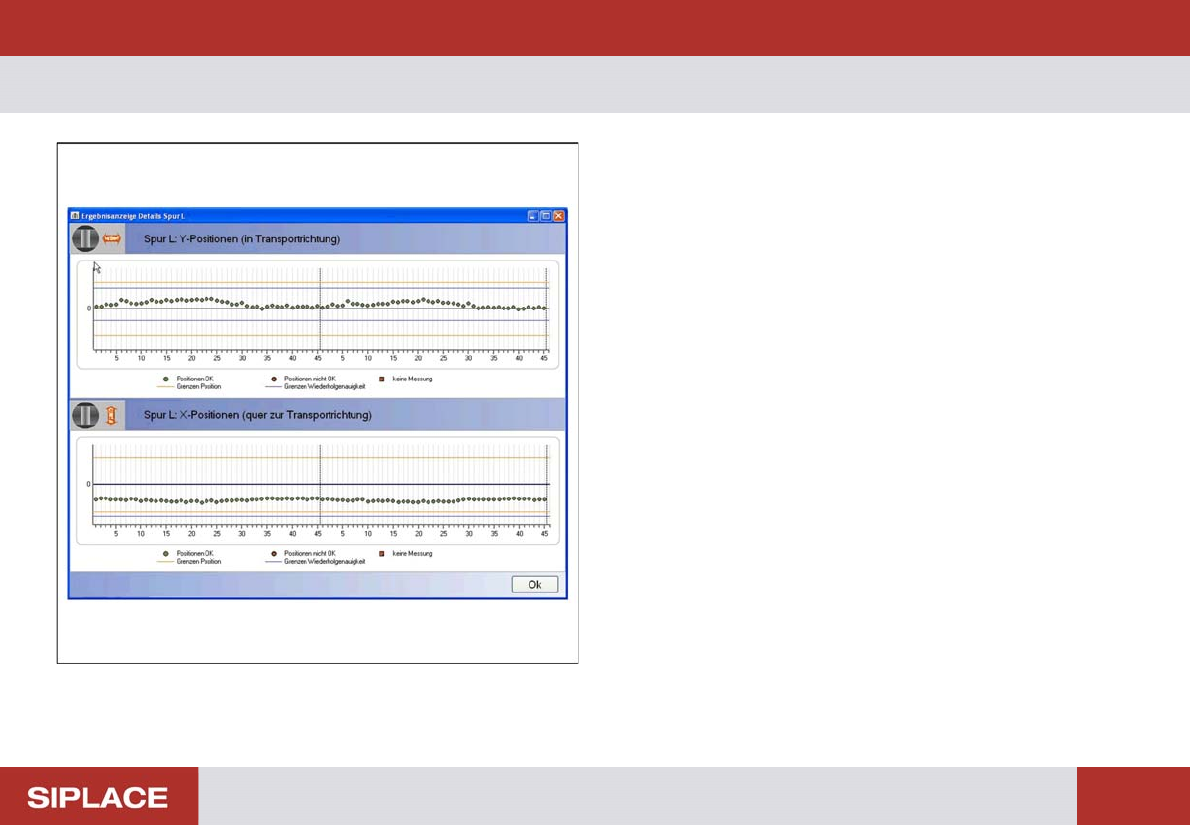

Es gibt zwei Toleranzbereiche:
1. Die zwei orangefarbenen Linien markieren die Grenzen
des Toleranzbereiches. Diese Linien haben eine feste Posi-
tion. Die Linien entsprechen dem orangefarbenen Rechteck
im Kamerabild.
2. Die zwei blaue Linien markieren die Grenzen des Schne-
ckenradspiels. Diese Linien können sich abhängig vom Mit-
telwert der Messwerte verschieben.
Grüne Punkte zeigen Messwerte an, die sich innerhalb der
beiden Toleranzbereiche befinden.
Rote Punkte zeigen Messwerte an, die sich außerhalb min-
destens eines Toleranzbereiches befinden.
Rote Quadrate zeigen Positionen an, bei denen die Mes-
sung fehlgeschlagen ist.
Mit Klicken auf OK wird das Dialogfeld geschlossen und
wieder die Ergebnisanzeige dargestellt.
Prüfung durchführen – Ergebnisanzeige: Protokoll benennen
34
– Ergebnisanzeige: Protokoll benennen
Wenn Sie in der Ergebnisanzeige die Schaltfläche
Protokoll… anklicken, wird Ihnen das nebenstehende Dia-
logfeld angezeigt. Um das Protokoll später eindeutig identi-
fizieren und zuweisen zu können, geben Sie die
Seriennummer des getesteten Förderers in das Dialogfeld
ein.
Beachten sie bitte die Hinweise zur Formatprüfung der Se-
riennummer auf der folgenden Seite!
Zur Eingabe kann ein BC-Scanner verwendet werden, falls
installiert.
Beachten sie bitte die Hinweise zur Formatprüfung der Se-
riennummer auf der folgende Seite!
Setzen Sie dazu den Cursor in das Eingabefenster.
Scannen Sie den Barcode des Förderers.
Der eingegebene Name erscheint in der Kopfzeile des Pro-
tokolls.
Mit Klicken auf OK wird das Dialogfeld geschlossen und das
Protokoll dargestellt.
Prüfung durchführen – Ergebnisanzeige: Protokoll benennen
35

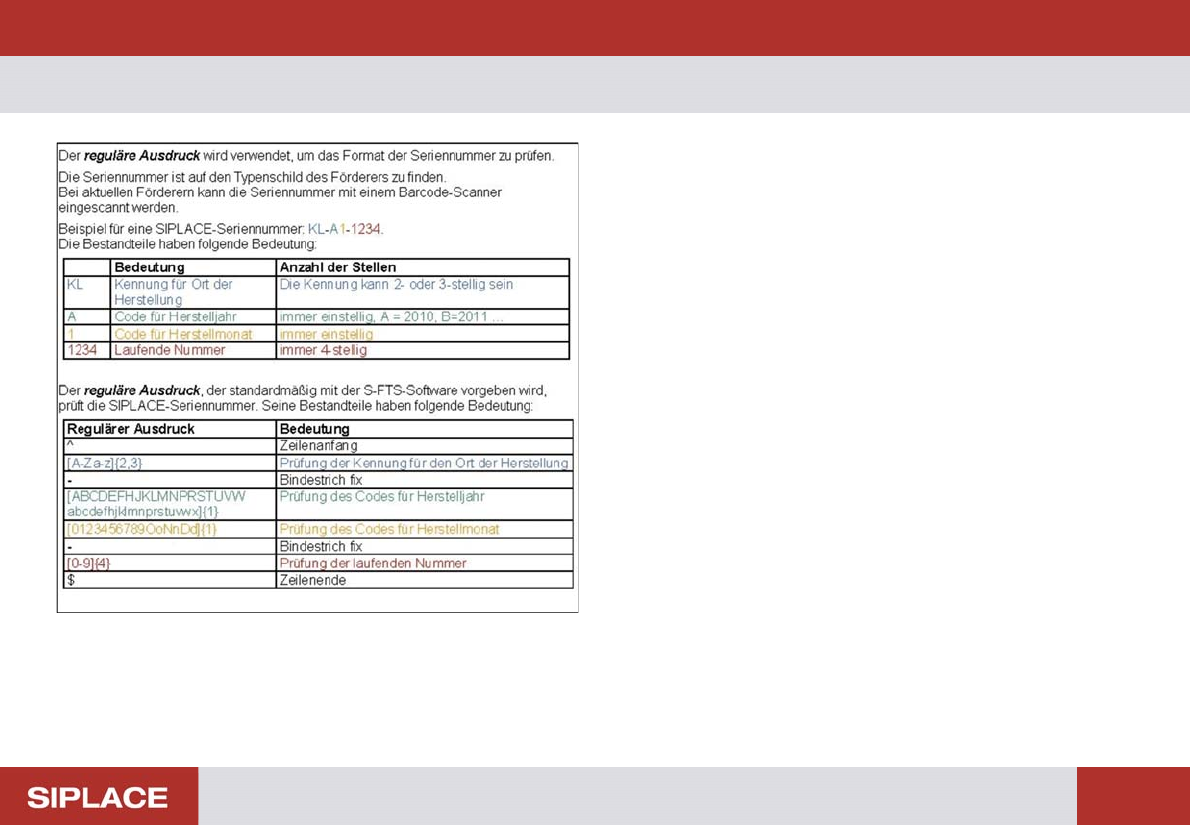

Soll die Verwaltung der Förderer ein anderes Nummernsys-
tem zum Einsatz kommen, kann der reguläre Ausdruck ent-
sprechend angepasst werden.
Die Änderung wird in der Konfigurationsdatei "Settings xml"
abgespeichert.
Soll das Format der Seriennummer nicht überprüft werden,
löschen sie bitte alle Einträge im Eingabefenster „Regulärer
Ausdruck für Formatprüfung der Seriennummer“ (Seite: 38)
und bestätigen sie mit „OK“.
