Prüfung durchführen – Spurauswahl
30
– Spurauswahl

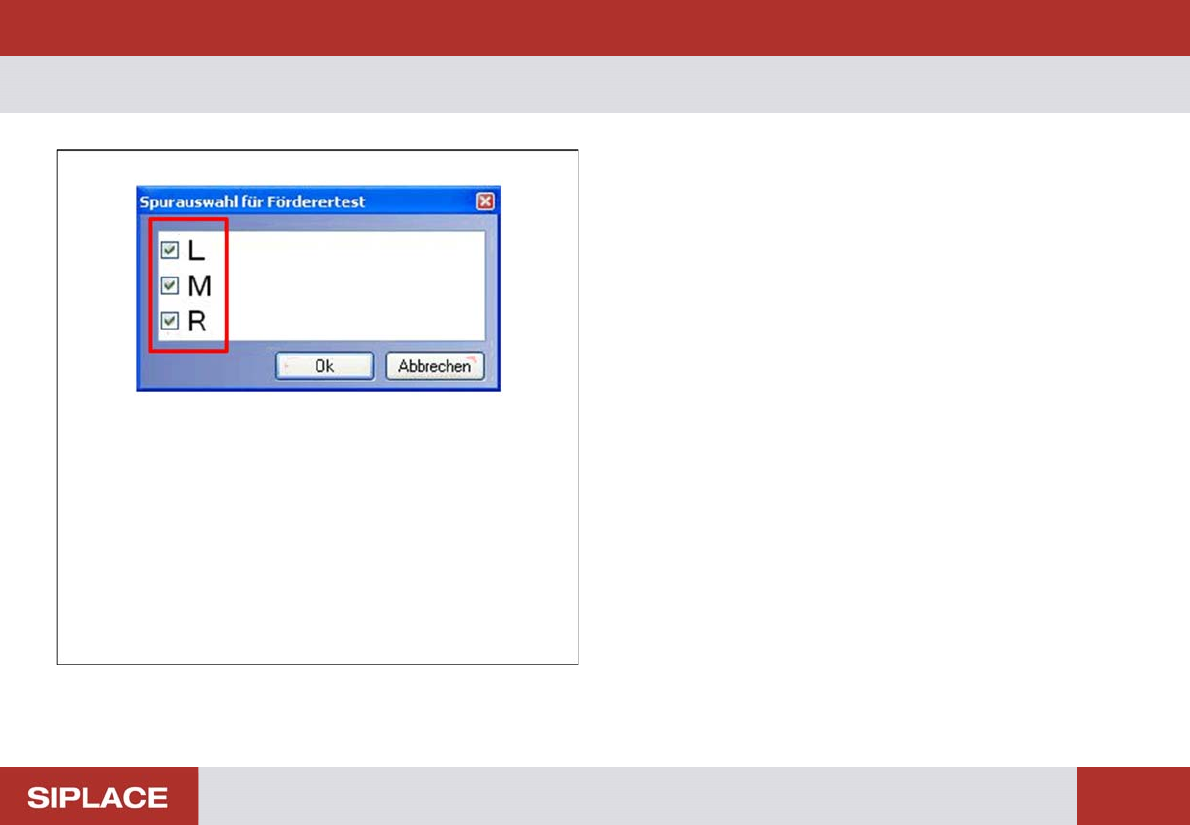

Vor dem Testdurchlauf wird Ihnen das Auswahlmenü Spur-
auswahl für den Förderertest angezeigt.
Hier können Sie Spuren, die nicht geprüft werden sollen
abwählen.
► Klicken Sie mit dem Mauszeiger auf die Kästchen, um
die Spuren für den Test auszuwählen.
Prüfung durchführen – Ergebnisanzeige
31
– Ergebnisanzeige

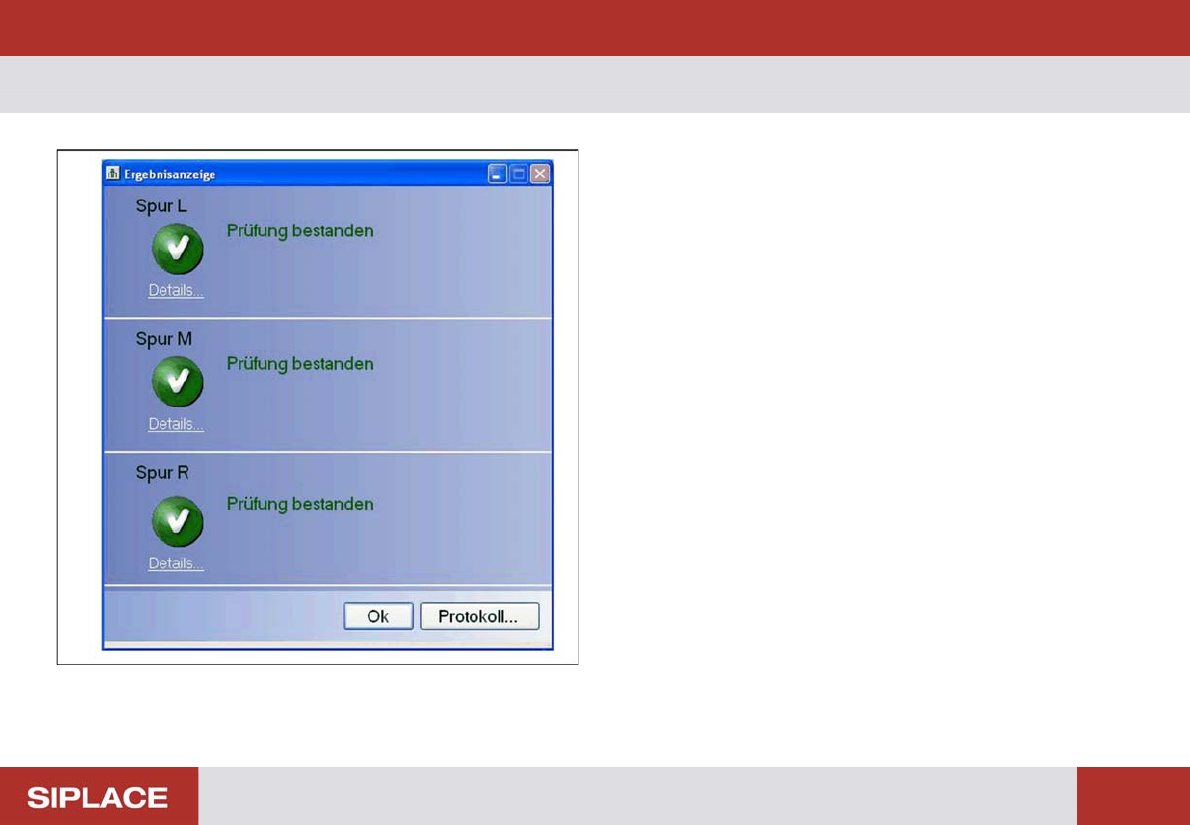

Das Ergebnis der Funktion Förderer testen wird in dem Di-
alogfeld Ergebnisanzeige angezeigt.
Jede getestete Spur wird separat dargestellt.
Mit Klicken auf OK wird das Dialogfeld geschlossen und der
automatische Gurtauswurf ausgelöst.
Mit Klicken auf Details wird das ausführliche Testergebnis
einer einzelnen Spur angezeigt.
Mit Klicken auf die Schaltfläche Protokoll… wird das gesam-
te Testergebnis als PDF-Datei angezeigt und kann aus der
PDF-Anzeige heraus gespeichert und/oder ausgedruckt
werden.
Um das Protokoll später eindeutig identifizieren und zuwei-
sen zu können, geben Sie vor dem Speichern oder Drucken
die Seriennummer des getesteten Förderers in ein Dialog-
feld ein.
Prüfung durchführen – Ergebnisanzeige: Details
32
– Ergebnisanzeige: Details

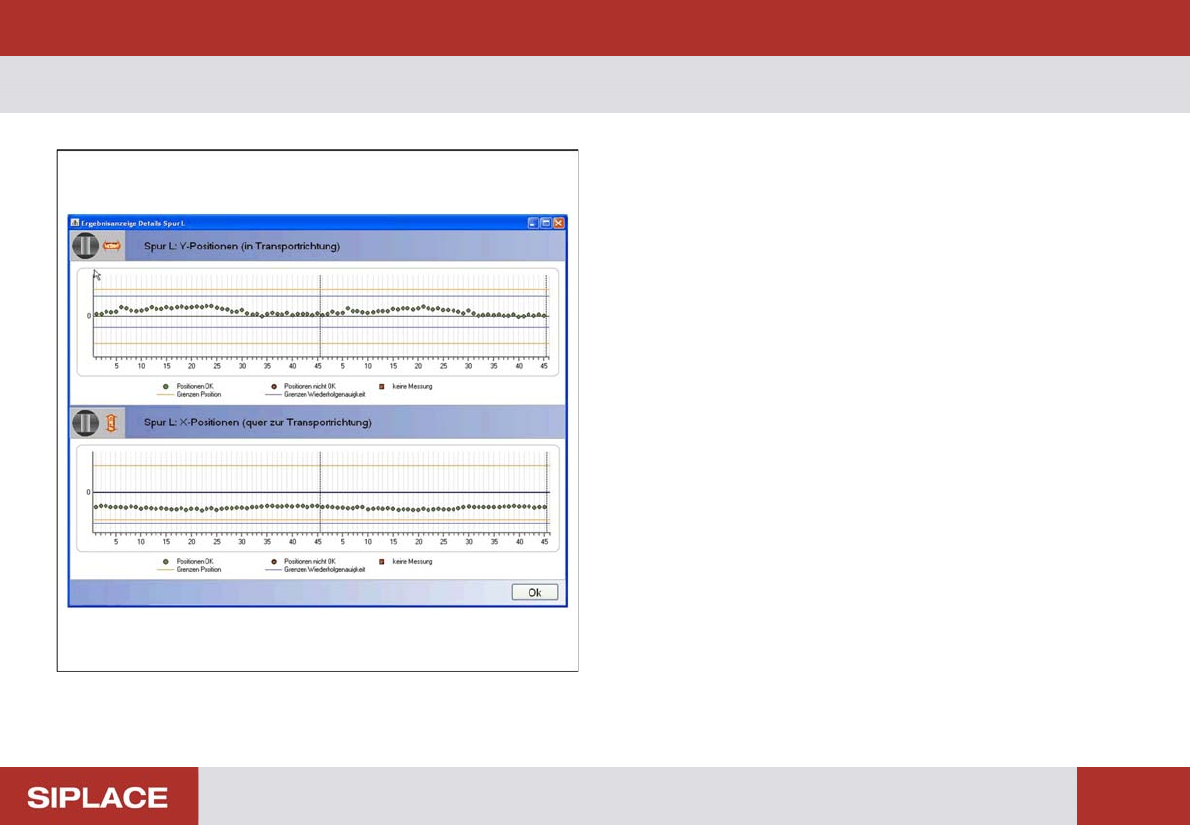

In der Ergebnisanzeige Details Spur L / M / R wird das Mes-
sergebnis für jede einzelne Spur in X- und Y- Richtung gra-
fisch angezeigt. Im oberen Teil der Anzeige sehen Sie die
Position der einzelnen Zähne in Transportrichtung, im unte-
ren Teil die Position der einzelnen Zähne quer zur Trans-
portrichtung.
