Prüfung durchführen – Test ohne Feedermarke (nur bei 2x8mm S Fe eder möglich) 50
Prüfung durchführen – Test ohne Feedermarke (nur bei 2x8mm S Feeder möglich)
49
HINWEIS
Messen ohne Prüfen der Feedermarke
Feeder, die auf diese Weise gemessen wurden, sollten entsprechend gekennzeichnet werden.
Die Messung der Feedermarke kann nur bei 2x8mm Feedern abgeschaltet werden.
Es wird folgende Warnung sowohl in der Oberfläche als auch im Protokoll angezeigt:
WARNUNG
Markenerkennung deaktivieren
Die Messung wird ohne Prüfung der Feedermarke durchgeführt!
Diese Funktion ist nur für 2x8 mm S Feeder verfügbar. Sollte an einen Förderer die Marke für die Lageerkennung
nicht auswertbar sein, kann man hier die Erkennung der Marke deaktivieren. Diese Förderer dürfen an der Station
nicht mit „Fördererlageerkennung“ verwendet werden!
Prüfung durchführen – Test ohne Feedermarke (nur bei 2x8mm S Feeder möglich)
50
Funktionstest – Einleitung
51
Funktionstest– Einleitung

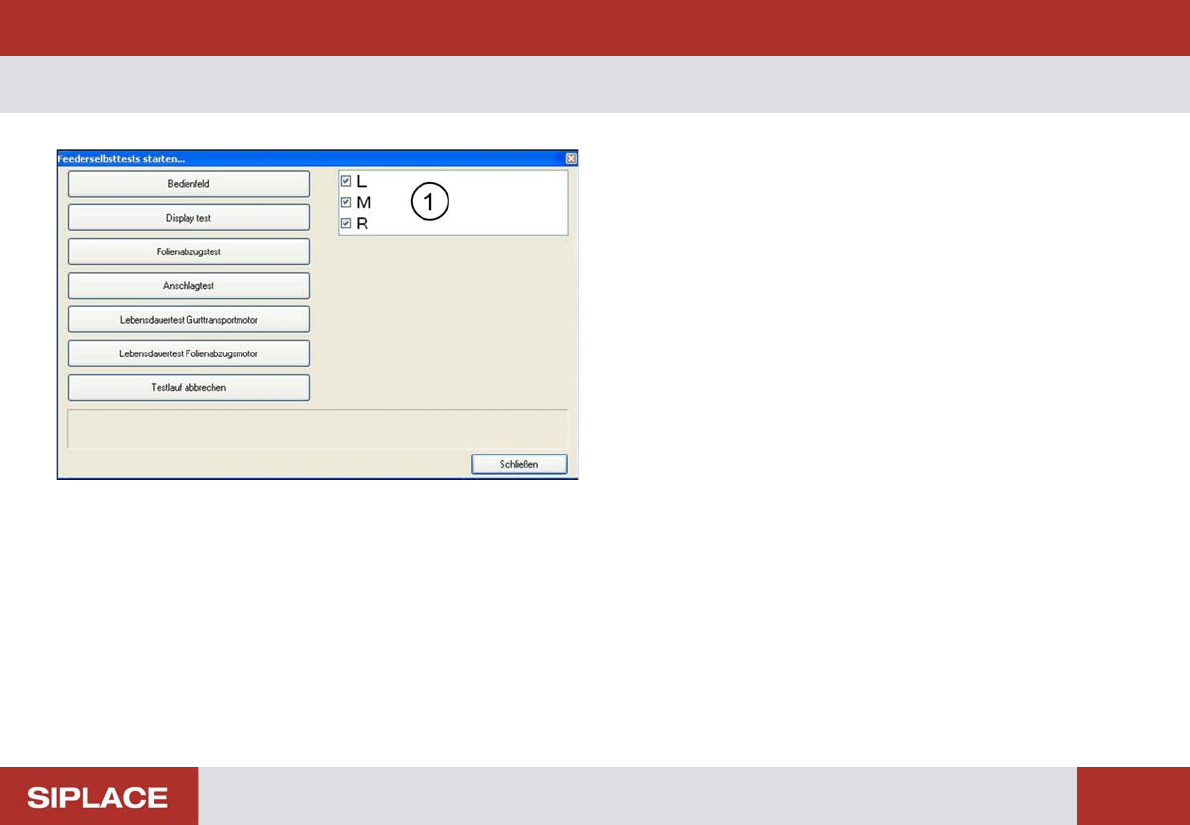

Unter „Extras“ stehen ihnen mit „Funktionstests…“ weitere
Feeder - Testfunktionen zur Verfügung.
Für diesen Funktionstest muss auch im Grundmenü der
richtige Feedertyp vorher ausgewählt werden!
Die weitere Beschreibung bezieht sich auf einen 3x8mm S/
SL Feeder!
Für den Folienabzugstest und den Anschlagtest können sie
die Spuren auswählen (1), welche getestet werden sollen.
Mit „Test abbrechen“ können sie den jeweiligen Test abbre-
chen.
