CM101-D
安装手册
1.1
设置准备
Page 1-10
例
2) AC 200 V AC 400 V
时

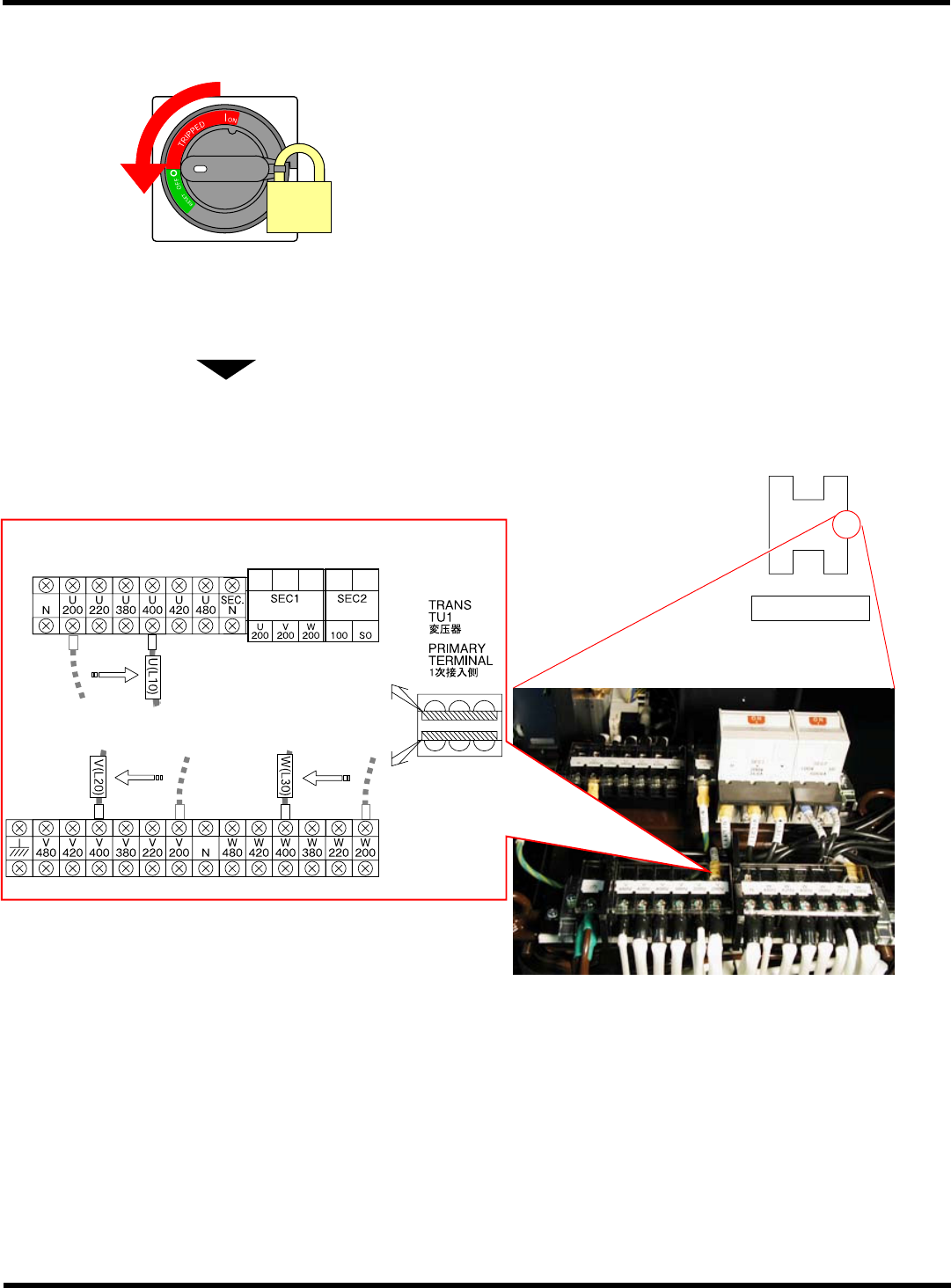

1.
切断电源。
(
要确认是否已被切断。
)
2.
锁上电源开关，并保管好钥匙。
3.
确认工厂的供电电压。
4.
U (L10)
是从
U200
更换到
U400
，
V (L20)
是从
V200
更换到
V400
，
W (L30)
是从
W200
更换到
W400
。
(
图
2)
拧紧转矩
: 1.2 N•m
±
0.1 N•m
EJM6A-801P
EJM5B-014E
(
图
2)
更换为相同电压的分支
E53C-808E
FRONT SIDE
EJM5B-C-IMC01-A01-00
CM101-D
安装手册
1.1
设置准备
Page 1-11
2.
重新换贴供给电压表示标牌的数值部分。
如下标牌表示向本机的供电电源电压。
若要变更供给电源电压，请将供给电压表示标牌的数值部分重新贴为新的标牌。
另外，此时请根据供给电源电压，将供给电压表示标牌上的数值对准T。
∗
在重新粘贴标牌时，请订购新的标牌。
另外，请将粘贴面的粘接剂用酒精之类擦拭干净。
供给电压表示标牌的数值部分
供给电压表示标牌粘贴位置
EJM5B-AA
供给电压表示标牌
EJM5B-C-IMC01-A01-00
CM101-D
安装手册
1.2
设置步骤
Page 1-12
1.2
设置步骤
要求
有关本机的设置请按照专业人员的指示进行。
在此对其设置步骤进行了简要的说明。
关于再次配置，请向服务中心咨询。
1.2.1
本机的安装
•
参照由客户准备的配置图，沿着所划的基准线安装本机。
在前工序和下一道工序之间基板应搬送顺畅，对机器的位置进行调整。
(
方向及搬送高度
)
•
请调整相邻的机器的传送带间隔，使其为
1 mm ~ 5 mm
以下。
