CM101-D
安装手册
1.3
周边装置和电缆的连接
Page 1-24
1.3.2
线路信号规格

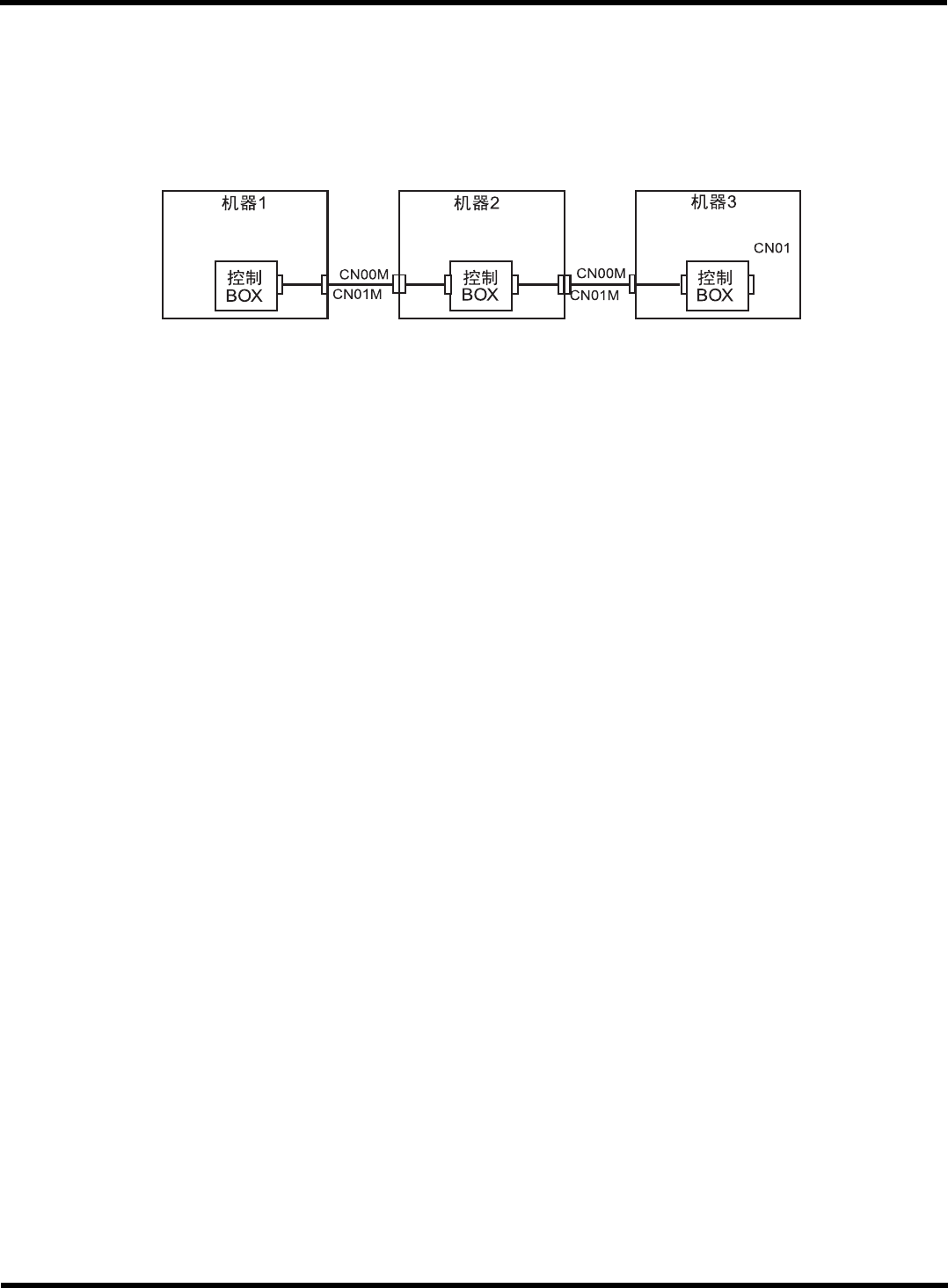

1.
线路信号
概要
前后工序之间的基板交接、生产结束、把气压等信号在各机器之间用一根电缆连接。
单轨传送带
CN00M :
连接至前工序的连接器
CN01M :
连接至后工序的连接器
CM401-M/L
、
CM402-M/L
、
CM602-L
、
DT401-M/F
、
CM400-M
、
DT400-M
、
CM212-M
、
CM101-D
的线路化连接规格以
SMEMA
接口为标准。
EJM4A-843C
EJM5B-C-IMC01-A01-00
CM101-D
安装手册
1.3
周边装置和电缆的连接
Page 1-25
2. SMEMA
连接器的连接销排列
SMEMA
的连接器为
AMP
简易连接型。下图是把线缆穿入壳内，从侧面看连接销排列。
电缆侧连接销排列
(
阳销
)
本机侧连接销排列
(
阴销
)
电缆侧和本机侧的元件编号
连接器
销
应变释放
电缆侧
AMP 206044-1 AMP 66103-2 AMP206070-1
本机侧
AMP 206043-1 AMP 66105-2 -
SMEMA
连接器位置
∗
前工序侧和后工序侧各有
1
处。
1
2
3
4
7
8
1
1
14
13
12
4Z4C-806E
3
2
1
74
11
8
12
13
14
4Z4C-807E
EJM5B-AA
从箭头方向观看的图
从箭头方向观看的图
EJM4A-033P
SMEMA
连接器
EJM5B-C-IMC01-A01-00
CM101-D
安装手册
1.3
周边装置和电缆的连接
Page 1-26

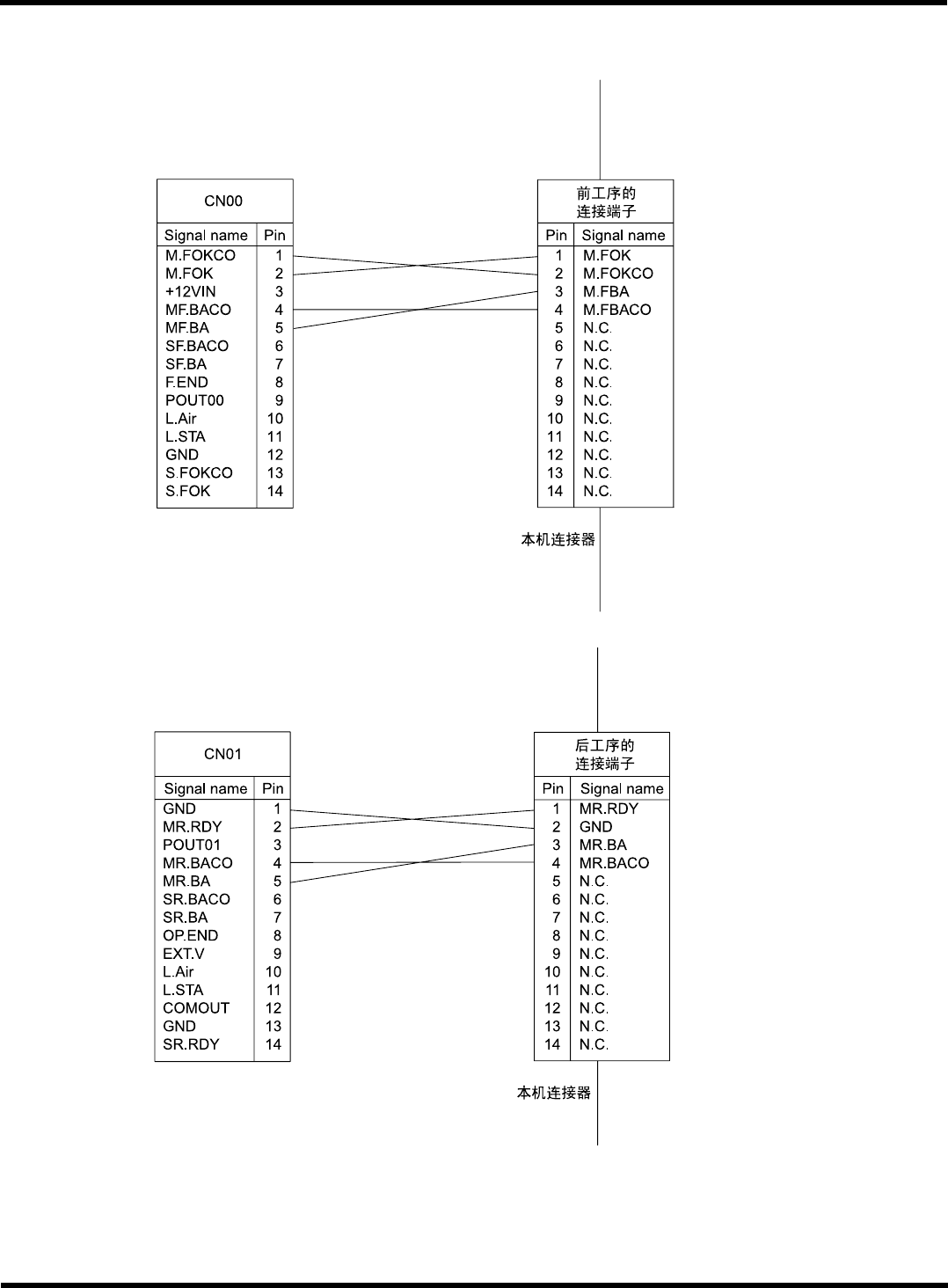

3.
机器内部配线规格
EJM5B-032C
EJM6A-805C
EJM5B-C-IMC01-A01-00
