CM101-D 安装手册 1.2 设置步骤 Pa ge 1- 19 1.2.6 空气源的连接 1. 在图的 A 部供给压缩空气。 2. 供给使用了空气干 燥器的洁净空气 。 • 气压 : 0.5 MPa ~ 0.8 MPa ( 连接软管的供给口尺寸为 3/8) 空气供给之后用调节器 把气压调至 0.5 MPa ~ 0.55 M Pa 。 • 空气供给量 : 150 L/m in (A.N.R.) ( 使用散装供料器时，另需 气压源。 )…
CM101-D
安装手册
1.2
设置步骤
Page 1-18
5.
使用附带的专用螺丝刀，在主电源端子上
连接电缆。
∗
请确认工厂侧的
PE
线是否接到地线。
•
推荐端子连接销
制造厂商
: WeidMüller
型号
:
H4/20D
或是
H6/20
•
此时，先连接
PE
线之后、再按
L1L2L3
的
顺序进行连接。
•
将电缆连接到主电源端子台时，请将拧紧转矩
设定为
0.8 N•m ~ 1.6 N•m
的范围内，并进行作
业。
N510027381AA
4X3C-805E
主电源端子
EJM5B-C-IMC01-A01-00
CM101-D
安装手册
1.2
设置步骤
Page 1-19

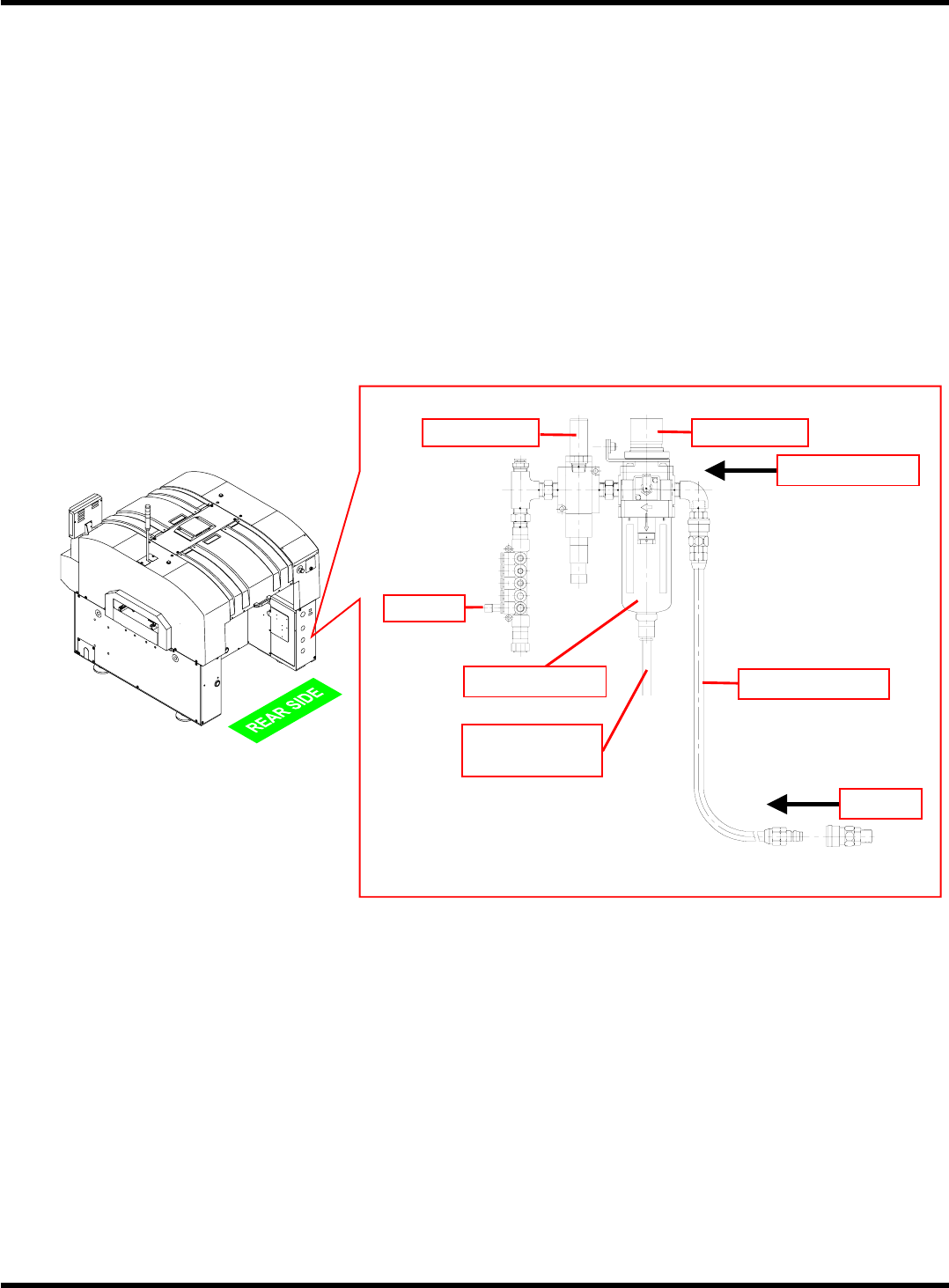

1.2.6
空气源的连接
1.
在图的
A
部供给压缩空气。
2.
供给使用了空气干燥器的洁净空气。
•
气压
: 0.5 MPa ~ 0.8 MPa
(
连接软管的供给口尺寸为
3/8)
空气供给之后用调节器把气压调至
0.5 MPa ~ 0.55 MPa
。
•
空气供给量
: 150 L/min (A.N.R.)
(
使用散装供料器时，另需气压源。
)
EJM5B-AB
EJM5B-036E
A
调节器
排水口
(
内侧直径
10 mm)
空气软管
(5 m)
初级空气供给侧
压力开关
过滤器 (内侧)
到各设备
初级空气
EJM5B-C-IMC01-A01-00
CM101-D
安装手册
1.2
设置步骤
Page 1-20
1.2.7
确认电源、空气源的连接
配线、连接作业完了后，请按照如下顺序确认连接是否正确。
1.
请确认变压器的次级电压是否为
AC 200 V
±
10 V
以及
AC100 V
±
10 V
。
1.
将电源处于
ON ( I )
。
2.

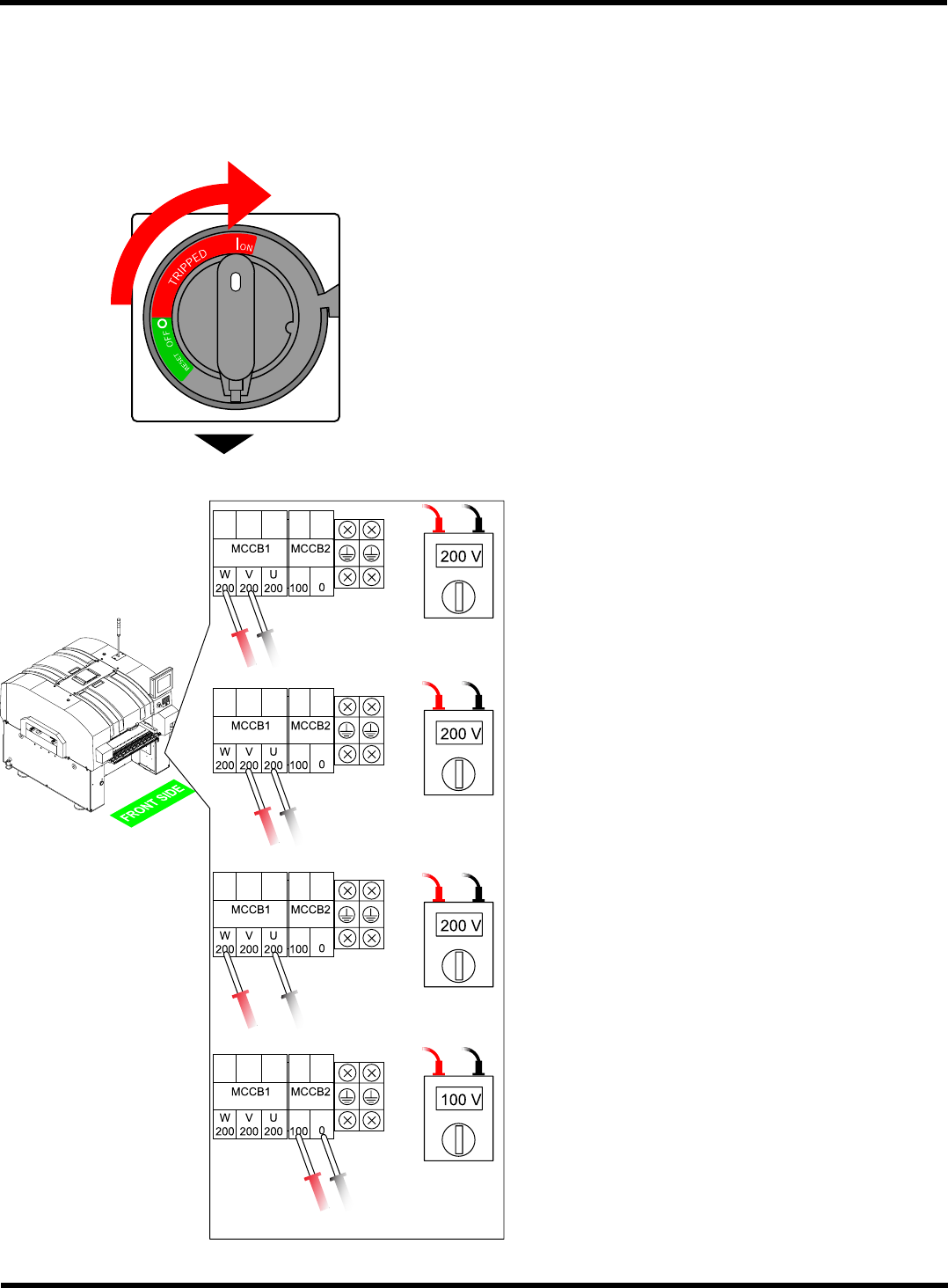

按照左图所示，确认变压器的次级电源
(4
处
)
的电压。
EJM5B-AA
EJM4A-137E
