CM101-D 安装手册 1.2 设置步骤 Pa ge 1- 17 1.2.5 主电源的连接 安装时请按如下顺序进 行配线和连接。 1. 打开本机前面侧右下部的盖。 • 此盖用螺栓固定 2 处。 2. 卸下本机前面侧右侧面的盖。 • 此盖用螺栓固定 4 处 ( 从 A 视点看的图 ) 。 3. 按电缆夹 A 、 B 顺序穿过电缆。 • 推荐电缆外形尺寸为 13.5 mm ~ 18.0 mm 。 • 电缆难以通过电缆夹 A 时、按逆时针方…
CM101-D
安装手册
1.2
设置步骤
Page 1-16
3.
固定状况显示灯
(3
段信号塔
)
的电缆。
•
拧紧电缆夹安装螺栓固定电缆。
4.
连接状况显示灯
(3
段信号塔
)
信号用电
缆。
•
将电缆端部的插头插入到机器主体内的插座
中。
EJM5B-056P
插头
插座
EJM5B-055P
电缆夹
安装螺栓
EJM5B-C-IMC01-A01-00
CM101-D
安装手册
1.2
设置步骤
Page 1-17
1.2.5
主电源的连接
安装时请按如下顺序进行配线和连接。
1.
打开本机前面侧右下部的盖。
•
此盖用螺栓固定
2
处。
2.
卸下本机前面侧右侧面的盖。
•
此盖用螺栓固定
4
处
(
从
A
视点看的图
)
。
3.
按电缆夹
A
、
B
顺序穿过电缆。
•
推荐电缆外形尺寸为
13.5 mm ~ 18.0 mm
。
•
电缆难以通过电缆夹
A
时、按逆时针方向扭转
使之松弛。
•
通过电缆夹
B
时先拧下螺栓，等电缆通过之后
再次用螺栓固定。
4.
把电缆夹
A
按顺时针方向扭转，固定电缆。
•
此时，必须用
100 N
绷紧、确实切认固定。
下一页
EJM5B-AA
从
A
视点看的图
螺栓
右下盖
EJM4A-017P
右侧盖
(
从
A
视点看的图
)
EJM5B-035E
推荐电缆外形尺寸
电缆夹
A
电缆夹
B
从
A
视点看的图
EJM5B-C-IMC01-A01-00
CM101-D
安装手册
1.2
设置步骤
Page 1-18

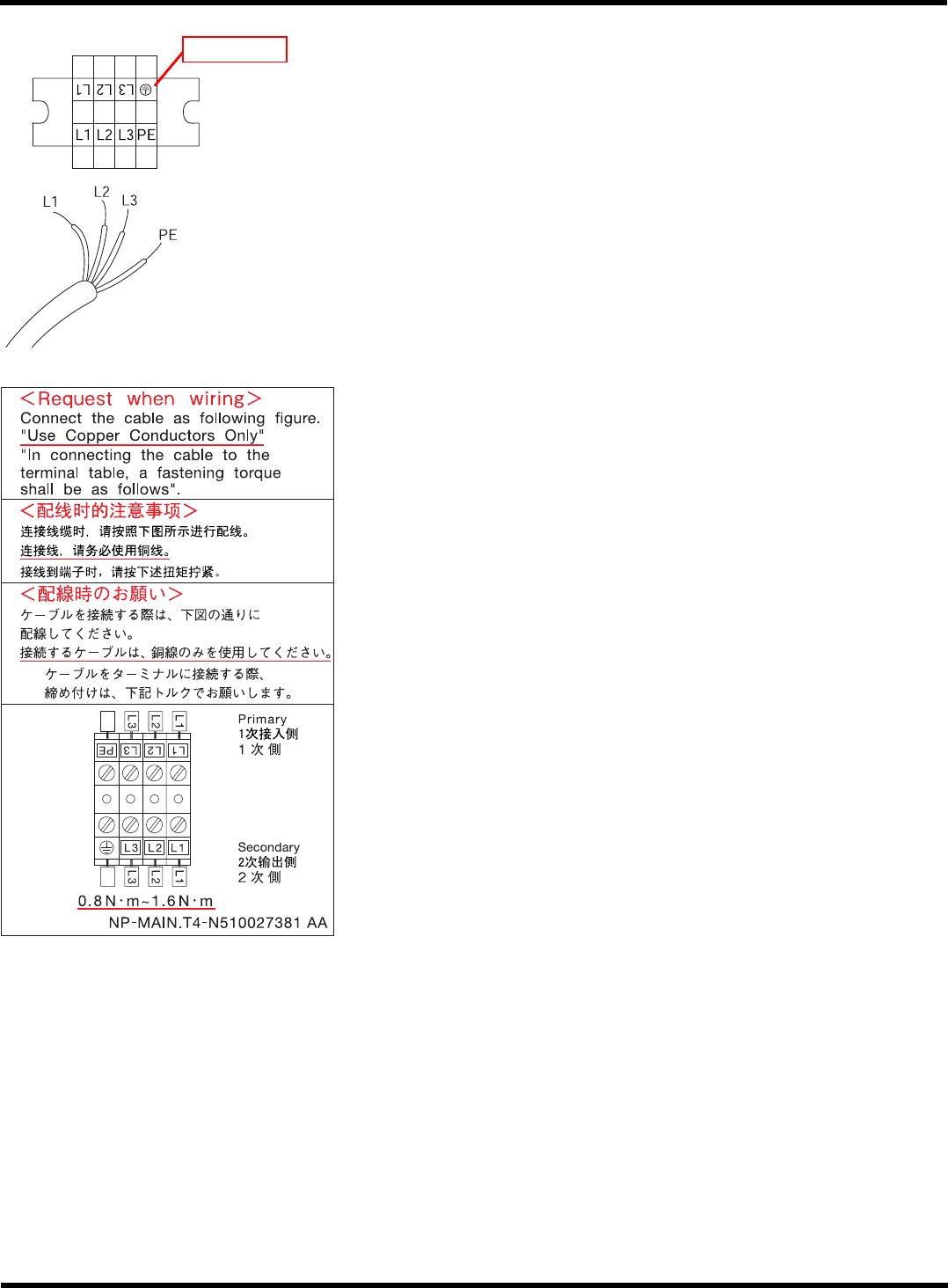

5.
使用附带的专用螺丝刀，在主电源端子上
连接电缆。
∗
请确认工厂侧的
PE
线是否接到地线。
•
推荐端子连接销
制造厂商
: WeidMüller
型号
:
H4/20D
或是
H6/20
•
此时，先连接
PE
线之后、再按
L1L2L3
的
顺序进行连接。
•
将电缆连接到主电源端子台时，请将拧紧转矩
设定为
0.8 N•m ~ 1.6 N•m
的范围内，并进行作
业。
N510027381AA
4X3C-805E
主电源端子
