CM101-D
安装手册
1.2
设置步骤
Page 1-21
2.
请确认吸嘴座的真空状态。
∗
如果吸嘴座不吸引空气，却喷出空气的话，有可能真空泵电机在逆旋转。需要重新确认初次侧电
源的配线。

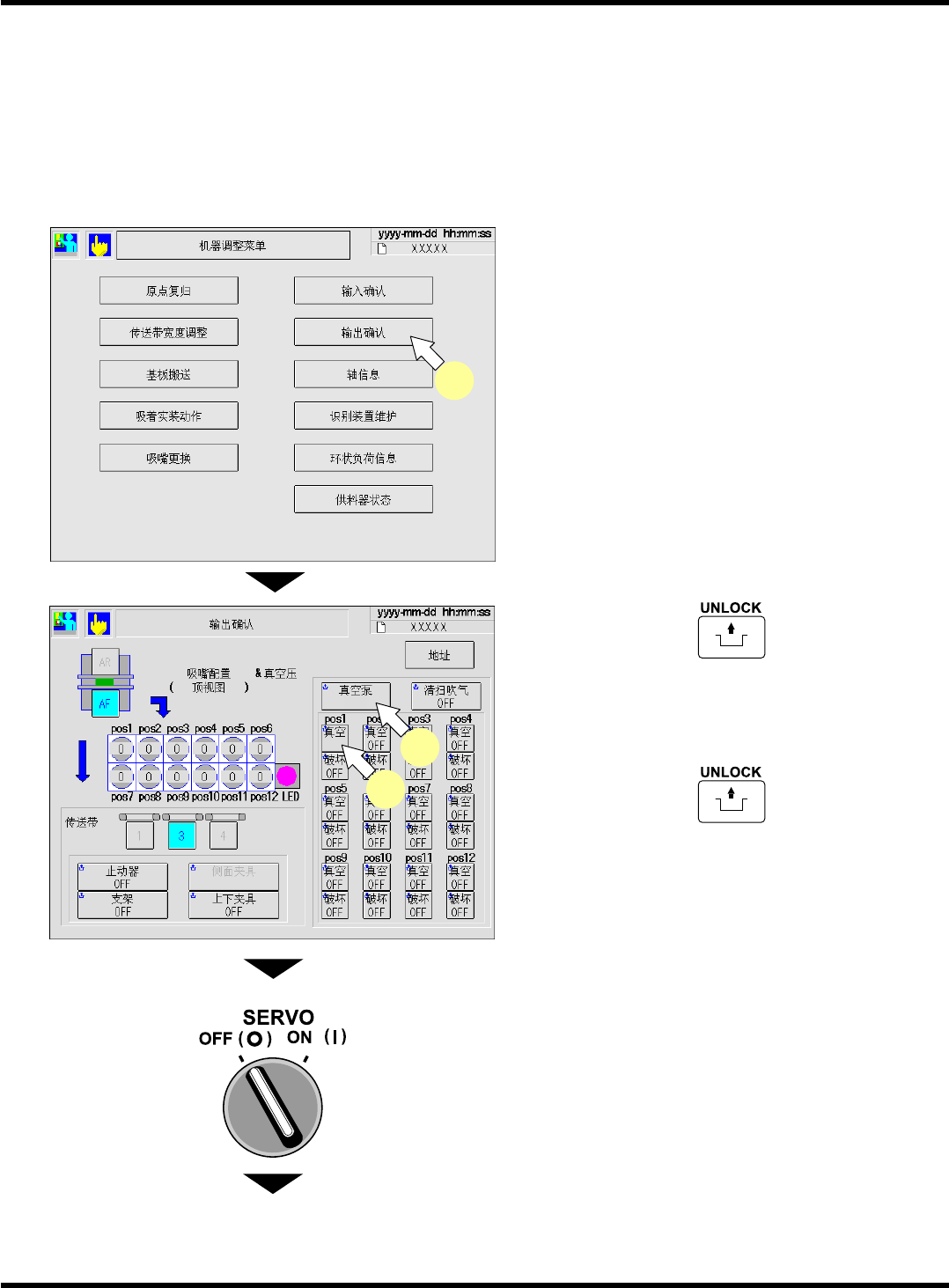

真空状态的确认顺序
在此的步骤以高速吸头
(12
吸嘴
)
为例进行说明。
根据吸头的类型不同画面也有所不同，但是每种类型的步骤都相同。
1.
在主菜单上按
[
机器调整
]
。
•
显示机器调整菜单。
2.
按
[
输出确认
]
。
•
显示输出确认画面。
3.
按操作面板的
+
[
真空泵
]
。
•
其显示将从
OFF
变为
ON
，并同时真空泵开始
旋转。
4.
按操作面板的
+
pos1
的
[
真空
]
。
•
其显示将从
OFF
变为
ON
。
5.
将伺服开关处于
OFF (O)
。
6.
打开安全盖。
下一页
EJM4A-Ma-Menu-0001
2
EJM5B-Ma-0016
ON
ON
3
4
EJM5B-C-IMC01-A01-00
CM101-D
安装手册
1.2
设置步骤
Page 1-22

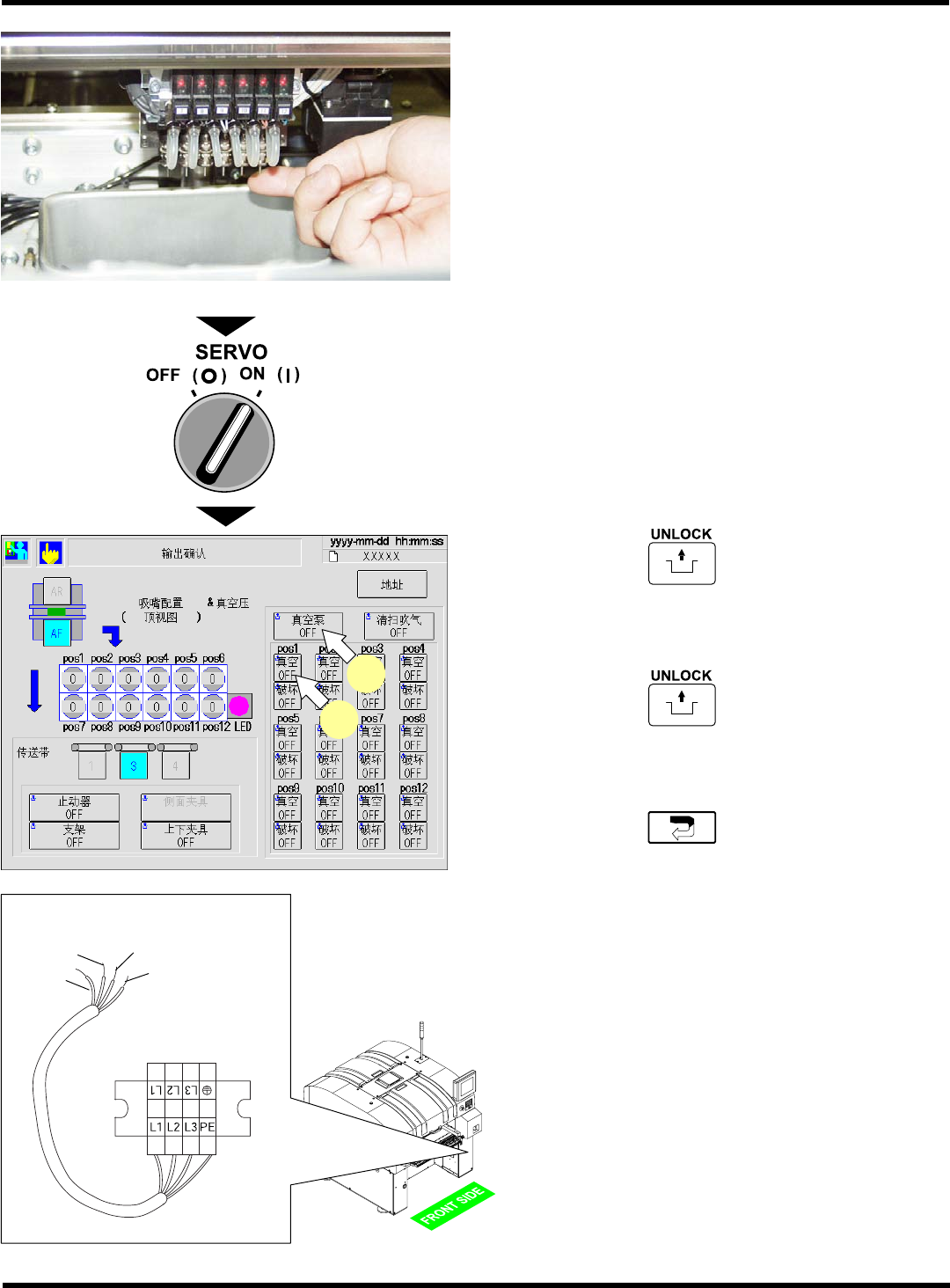

7.
使手指靠近
pos1
的吸嘴座，确认是否在
吸进空气。
8.
关闭安全盖。
9.
将伺服开关处于
ON ( I )
。
10.
按操作面板的
+
pos1
的
[
真空
]
。
•
其显示将从
ON
变为
OFF
。
11.
按操作面板的
+
[
真空泵
]
。
•
其显示将从
ON
变为
OFF
，真空泵将会停止。
12.
按功能键中的
。
∗
请返回到主菜单画面。
13.
将电源处于
OFF (O)
。
∗
如上确认步骤
7.
中，如果不吸引空气，却喷出
空气的话，有可能其连接未处于如左图所示的
状态。请确认初级侧电源的极性。
EJM4A-098P
EJM5B-AA
电源供给用的
4
芯电缆
4X3C-803E
L1
L2
L3
PE
EJM5B-Ma-0016
11
10
EJM5B-C-IMC01-A01-00
CM101-D
安装手册
1.3
周边装置和电缆的连接
Page 1-23
1.3
周边装置和电缆的连接

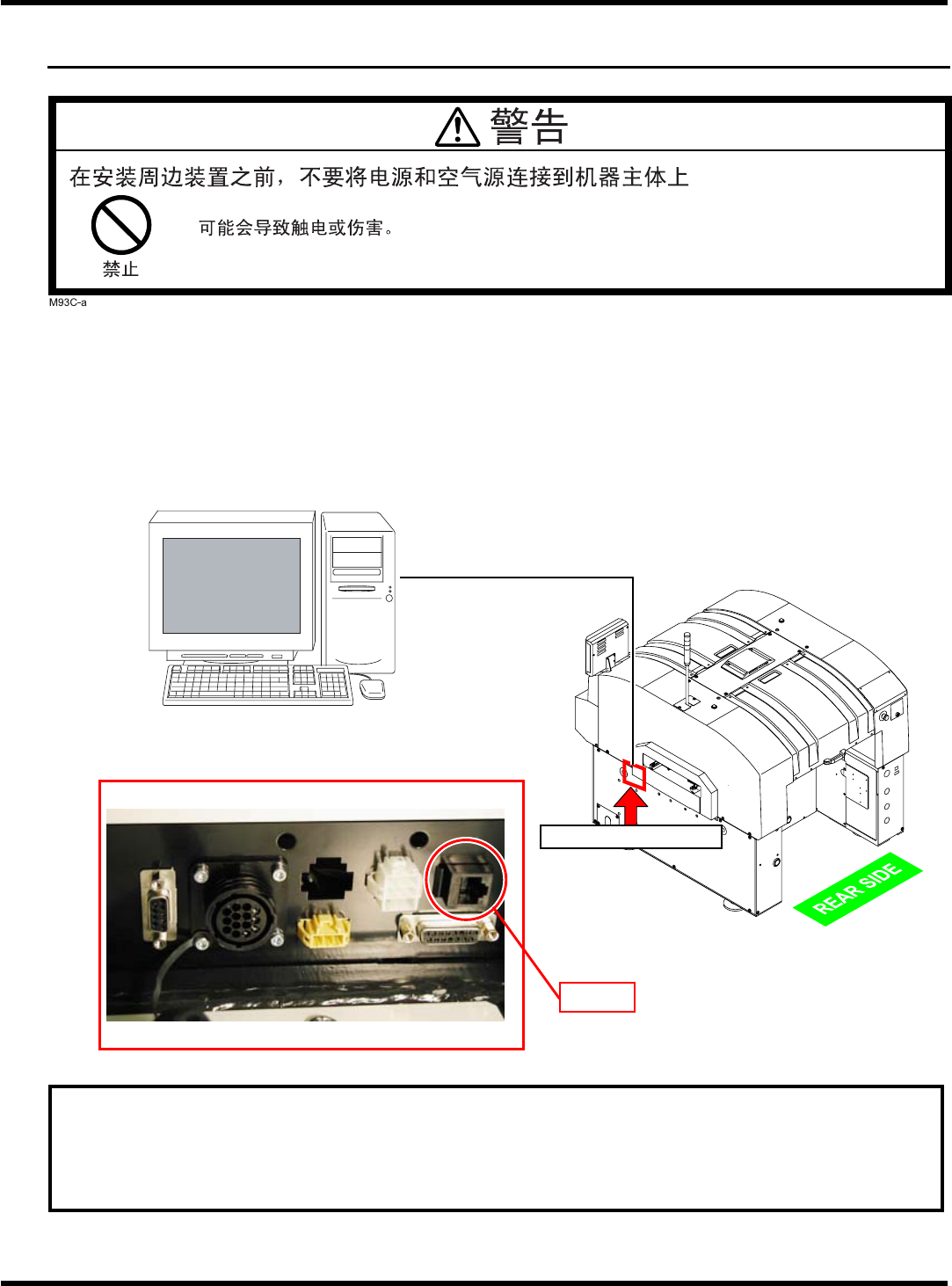

1.3.1
以太网电缆
(PT)
使用
PT
时需要以太网电缆。
把以太网电缆连接到已安装本机和
PT
的电脑上。
∗
关于以太网电缆，一般情况下，请勿延长本公司交货时的长度
(10 m)
。
如果客户需要延长，请在低于
30 m
的范围内使用。
以太网电缆
(10 m)
计算机
(PT)
要求
请将
“CNR1”
端口限制在
PT
系统及机械之间的通信。
未使用的端口请不要连接在公用电话交换回路网
(PSTN)
、局域网
(LAN)
及连接在类
似网络上的其它任何装置。
EJM5B-AB
从箭头方向观看的图
3Y3C-027E
EJM5B-C-IMC01-A01-01
从箭头方向观看的图
EJM6A-802P
CNR1
