CM101-D 安装手册 1.2 设置步骤 Pa ge 1- 14 1.2.3 调整正确的水平位置 如下图所示位置安装水 平仪 (0.02 mm / m ) ， 用调整螺栓调整至 1 刻度 (0.02 mm /m) 以下。 调整后， 拧紧锁紧螺母对其固定 。 : 水平衬垫 4 处 : 水平仪设置位置 5 处 通知 ∗ 我们推荐安装后以半年一次左右的频度确认水平位置。 EJM5B-A A 水平衬垫 EJM4A-14 9E 锁定螺母…
CM101-D
安装手册
1.2
设置步骤
Page 1-13
1.2.2
固定配件
(
红色
)
的拆卸
本机搬运时为了使
X
轴和
Y
轴不移动，使用固定配件
(
红色
)
对其固定。
共有
3
个固定配件要全部拆下。保管好拆下的固定配件。
EJM5B-AK
Y 轴固定配件 B
Y 轴固定配件 A
X 轴固定配件
EJM5B-C-IMC01-A01-00
CM101-D
安装手册
1.2
设置步骤
Page 1-14
1.2.3

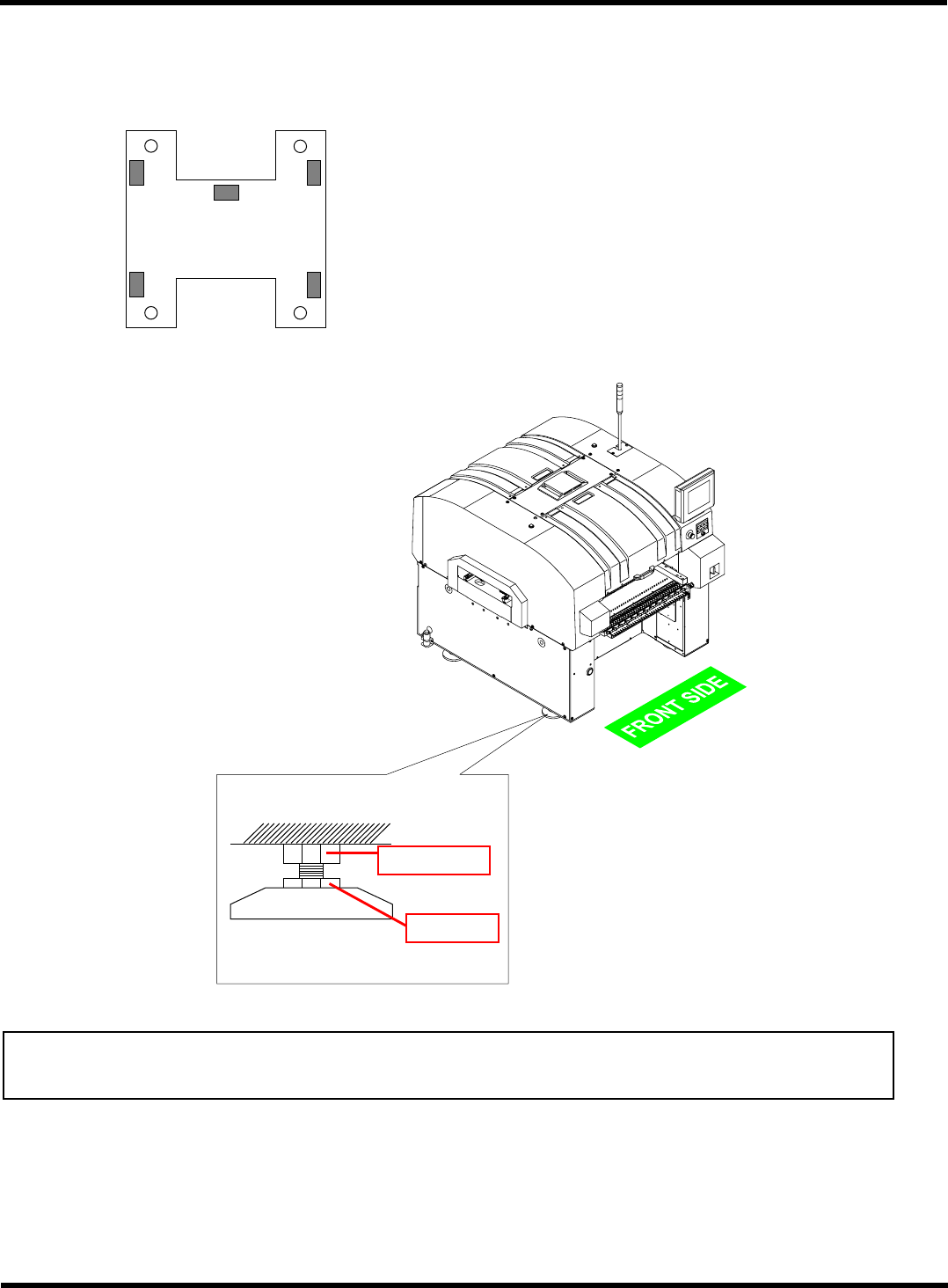

调整正确的水平位置
如下图所示位置安装水平仪
(0.02 mm/m)
，用调整螺栓调整至
1
刻度
(0.02 mm/m)
以下。调整后，
拧紧锁紧螺母对其固定。
:
水平衬垫
4
处
:
水平仪设置位置
5
处
通知
∗
我们推荐安装后以半年一次左右的频度确认水平位置。
EJM5B-AA
水平衬垫
EJM4A-149E
锁定螺母
调整螺栓
EJM5B-001E
EJM5B-C-IMC01-A01-00
