CM101-D 安装手册 1.2 设置步骤 Pa ge 1- 16 3. 固定状况显示灯 (3 段信号塔 ) 的电缆。 • 拧紧电缆夹安装螺栓固 定电缆。 4. 连接状况显示灯 (3 段信号塔 ) 信号用电 缆。 • 将电缆端部的插头插入 到机器主体内的插座 中。 EJM5B -056P 插头 插座 EJM5B -055P 电缆夹 安装螺栓 EJM5B- C-IMC01-A01-00
CM101-D
安装手册
1.2
设置步骤
Page 1-15

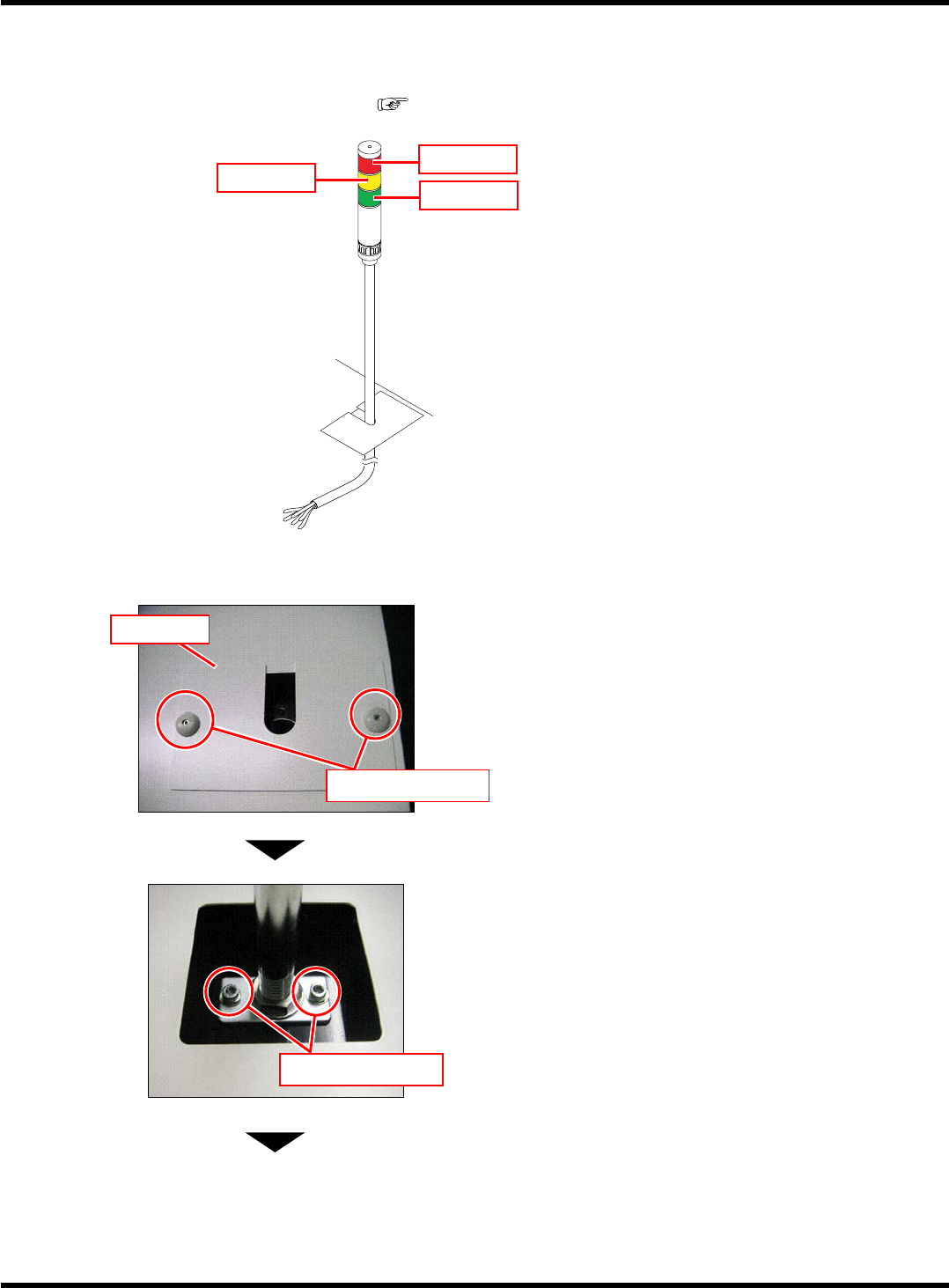

1.2.4
状况显示灯
(3
段信号塔
)
的安装
按照如下顺序安装状况显示灯
(3
段信号塔
)
。
∗
关于线路规格，请参照
“1.3.2
线路信号规格
”
连接信号电缆。
1.
取下状况显示灯
(3
段信号塔
)
的盖。
•
拆下盖的安装螺栓，取下盖。
2.
将状况显示灯
(3
段信号塔
)
安装在主体
上。
•
从盖的外侧拧紧六角孔螺栓，将其固定。
下一页
EJM2A-811E
红
黄
绿
EJM5B-053P
盖
安装螺栓
EJM5B-054P
六角孔螺栓
EJM5B-C-IMC01-A01-00
CM101-D
安装手册
1.2
设置步骤
Page 1-16

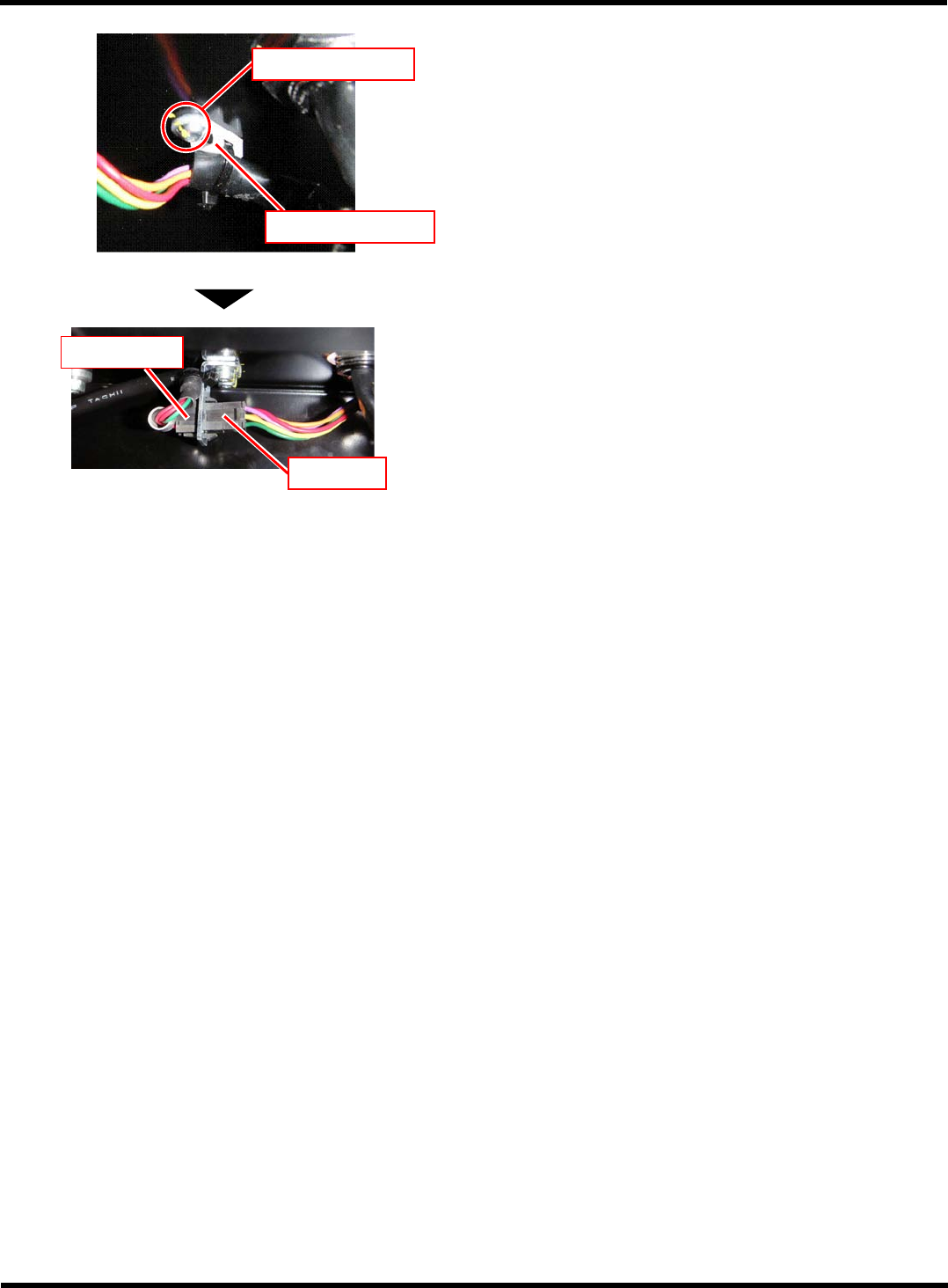

3.
固定状况显示灯
(3
段信号塔
)
的电缆。
•
拧紧电缆夹安装螺栓固定电缆。
4.
连接状况显示灯
(3
段信号塔
)
信号用电
缆。
•
将电缆端部的插头插入到机器主体内的插座
中。
EJM5B-056P
插头
插座
EJM5B-055P
电缆夹
安装螺栓
EJM5B-C-IMC01-A01-00
CM101-D
安装手册
1.2
设置步骤
Page 1-17

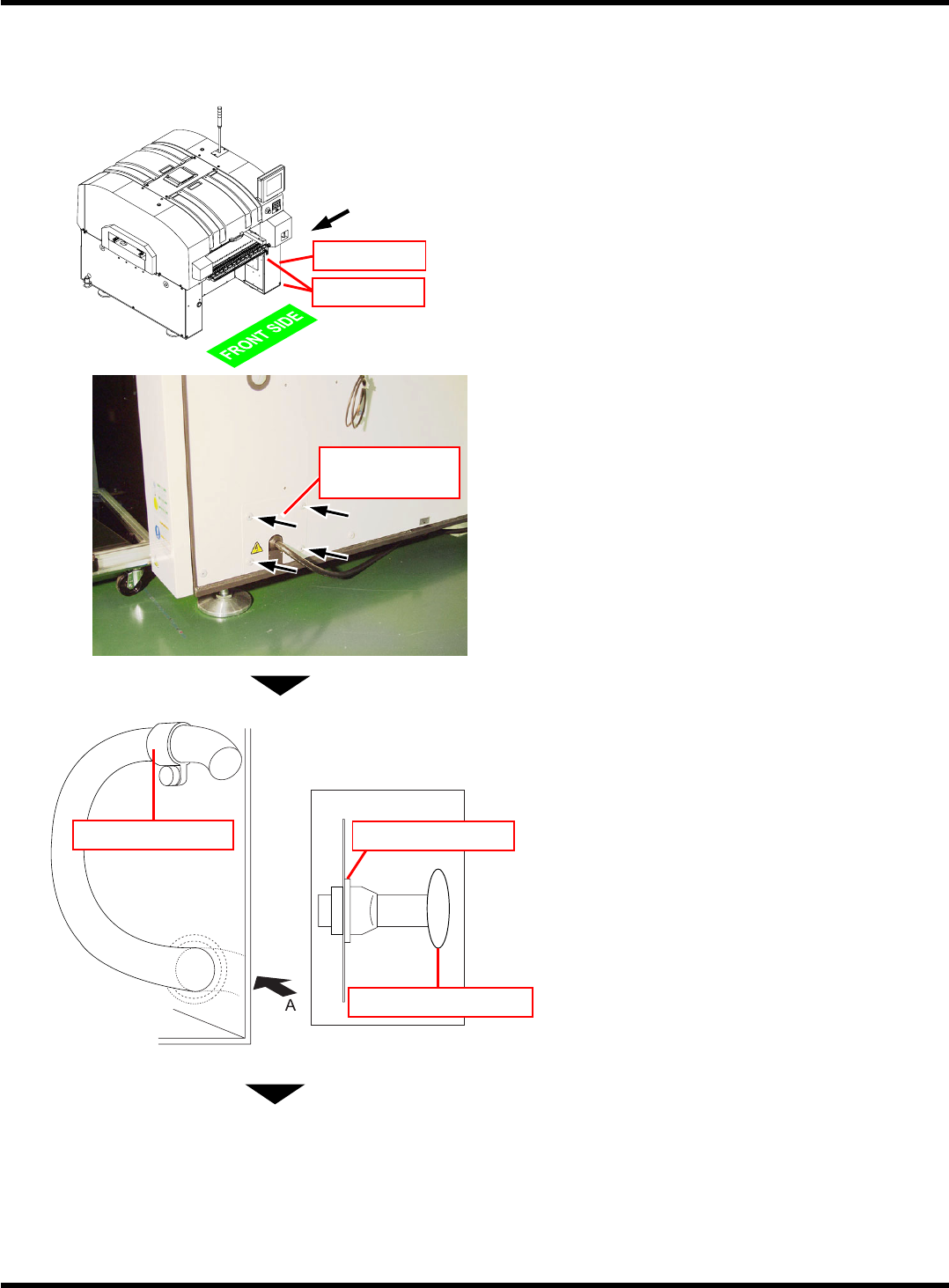

1.2.5
主电源的连接
安装时请按如下顺序进行配线和连接。
1.
打开本机前面侧右下部的盖。
•
此盖用螺栓固定
2
处。
2.
卸下本机前面侧右侧面的盖。
•
此盖用螺栓固定
4
处
(
从
A
视点看的图
)
。
3.
按电缆夹
A
、
B
顺序穿过电缆。
•
推荐电缆外形尺寸为
13.5 mm ~ 18.0 mm
。
•
电缆难以通过电缆夹
A
时、按逆时针方向扭转
使之松弛。
•
通过电缆夹
B
时先拧下螺栓，等电缆通过之后
再次用螺栓固定。
4.
把电缆夹
A
按顺时针方向扭转，固定电缆。
•
此时，必须用
100 N
绷紧、确实切认固定。
下一页
EJM5B-AA
从
A
视点看的图
螺栓
右下盖
EJM4A-017P
右侧盖
(
从
A
视点看的图
)
EJM5B-035E
推荐电缆外形尺寸
电缆夹
A
电缆夹
B
从
A
视点看的图
EJM5B-C-IMC01-A01-00
