RV-2_RV-2-3D_RV-2-3DH_RV-2-3DHL-Rev04.pdf - 第151页
- 138 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 402-41483 SUB_FRAME_AS SY_RV-2-3DHL サブ フレーム アセンブリ ＲＶ−２−３ＤＨＬ 1 2 401-58467 ST AND BZ WIRE ASM ＳＴ ＆ ＢＺワイヤー組 (1) 3 EZ-4489006-0 2 BARE BARE ケーブルベア (1) 4 401-58599 …
- 137 -
RV-2-3DHL
MAIN UNIT
本体

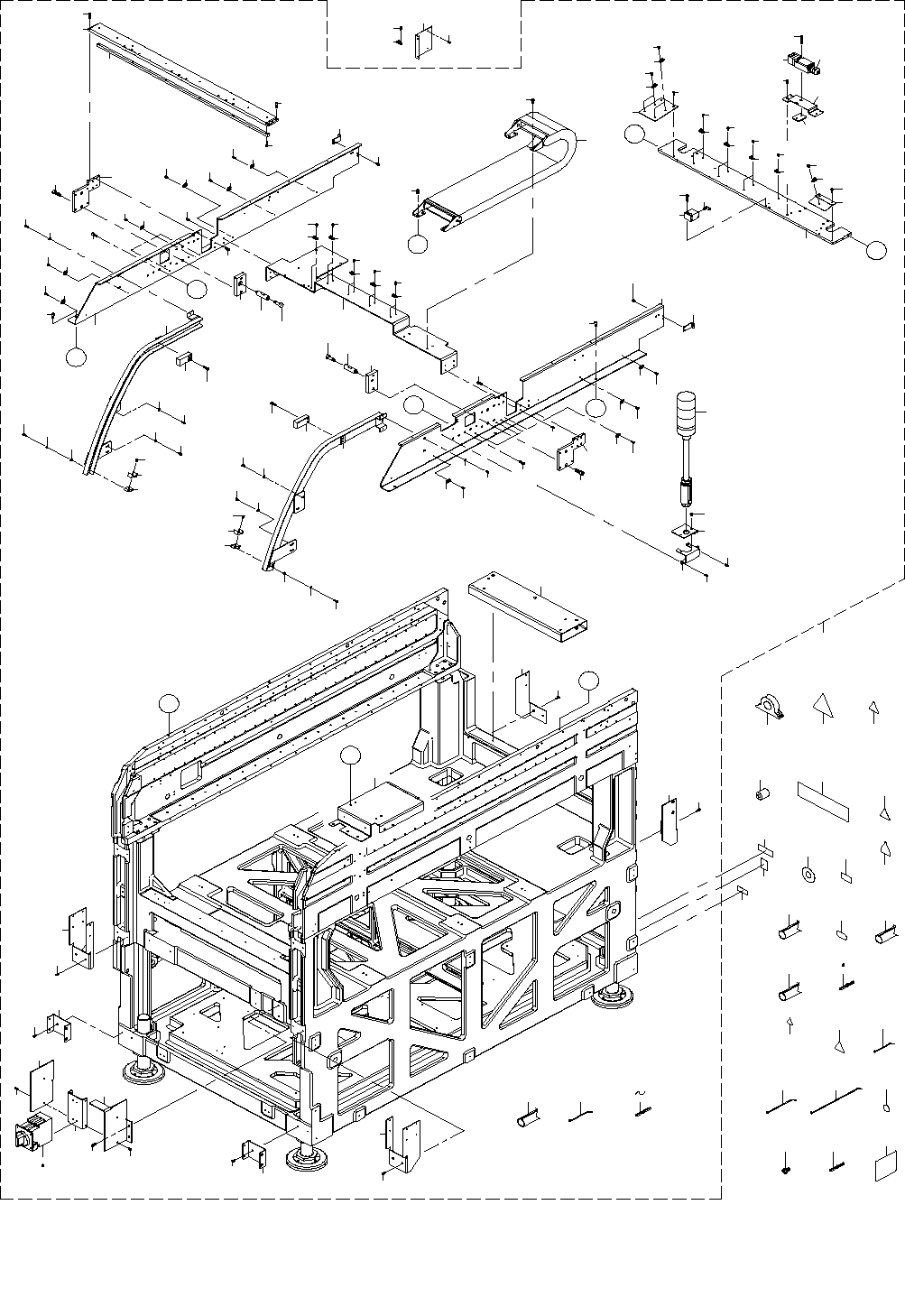

69.BASE FRAME COMPONENTS
ベースフレーム関係
２
５
６
７
７
８
５９
１２
１３
１４
１５
１６
１６
１７
１８
１９
２０
２５
２９
３１
３２
３２
３３
３４
３３
３４
３５
３６ ５４
３７
３９
３８
３８
３８
３８
３８
３８
３８
４０
４０
４１
４１
４１
４１
４１
４１
４１
４１
４１
４１
４１
４２
４３
４４
４５
４５
４５
４７
４７
４７
４８
４９
４９
５０
５０
５２
５３
５５
５６
５７
５１
５１
８６
８４
８５
９６
６７ ６８
６９
７４
７２
７３
７８
７９ ８０ ８１
７０
７１
７５
Ａ
Ｃ
Ｃ
３５
５
３０
４７
８２
Ａ
Ｂ
Ｂ
５３
５２
２１
２２
４０
４
４０
４
９５
９３
６０ ６３５８
８３
７６
７７
８７
８９
４
４
８８
１
９０
９１
９２
９４
３
４１
２８
９
２７
９
４１
４１
４１
４
４０
４
４０
４
４０
１０
４
４０
４６
４６
１１
５２
４０
４
４１
４１
２４
２３
４１
４１
６４
６５
６６
９７
Ｄ
Ｄ
４
４０
４０
４
４０
４
４０
４
４０
４
４０
４
４０
４
４０
４
４０
４
４０
４
４０
４
４０
４
４０
４
４１
３９
３８
４２
２６
Ｅ
Ｅ
- 138 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-41483 SUB_FRAME_ASSY_RV-2-3DHL
サブ フレーム アセンブリ ＲＶ−２−３ＤＨＬ
1
2 401-58467 ST AND BZ WIRE ASM
ＳＴ ＆ ＢＺワイヤー組
(1)
3 EZ-4489006-02 BARE BARE
ケーブルベア
(1)
4 401-58599 TIE ANCHOR
タイアンカー
(43)
5 401-57151 PIN_GAS SPRING HINGE
ガス スプリング ピン
(2)
6 401-57152 BRACKET_BREAKER
ブレーカー ブラケット
(1)
7 401-57153 STOPPER (B)_FRONT COVER
フロント カバー ストッパー（Ｂ）
(2)
8 401-57154 PLATE_SPRING BASE
スプリング ベース プレート
(1)
9 402-38241 REAR UP COVER BRACKET
リアアップカバーブラケット
(2)
10 EZ-4460546-03 FRAME_SUPPORT
サポートフレーム
(1)
11 401-57157 HERNESS PLATE
ハーネスプレート
(1)
12 401-57158 SIGNAL TOWER BASE BRACKET
シグナルタワーベースブラケット
(1)
13 401-57159 SIGNAL TOWER BRACKET
シグナルタワーブラケット
(1)
14 401-57160 GUIDE(L)
ガイド（Ｌ）
(1)
15 401-57161 GUIDE(R)
ガイド（Ｒ）
(1)
16 401-57162 COVER BRACKET(A)
カバーブラケット（Ａ）
(2)
17 402-38445 BREAKER STAND(L)
ブレーカースタンド（Ｌ）
(1)
18 402-38446 BREAKER STAND(R)
ブレーカースタンド（Ｒ）
(1)
19 402-38416 KEY SWITCH BRACKET
キースイッチブラケット
(1)
20 401-57166 SAFETY SWITCH PLATE NUT
安全スイッチ板ナット
(1)
21 401-57167 COMPACT AIR CYLINDER
コンパクトエアシリンダ
(1)
22 PJ-3040405-04 ELBOW UNION
エルボユニオン
(1)
23 402-38947 COVER BRACKET(A)
カバーブラケット（Ａ）
(1)
24 402-38949 COVER BRACKET(B)
カバーブラケット（Ｂ）
(1)
25 401-57170 HERNESS PLATE L
ハーネスプレートＬ
(1)
26 EZ-4452279-03 Y CABLE BARE BRACKET
Ｙケーブルベアブラケット
(1)
27 402-38239 BRACKET (L)_SIDE
サイドブラケット（Ｌ）
(1)
28 402-38240 BRACKET (R)_SIDE
サイドブラケット（Ｒ）
(1)
29 402-38374 SUPPORT TOP COVER
トップカバーサポート
(1)
30 401-57175 TOP COVER SUPPORT2
トップカバーサポート２
(1)
31 402-38417 SUPPORT FRAME
サポートフレーム
(1)
32 401-57177 SIDE BRACKET PLATE
サイドブラケットプレート
(2)
33 401-57178 GUIDE STOP PLATE
ガイドストッププレート
(2)
34 401-57179 FRONT COVER STOPPER(A)
フロントカバーストッパ（Ａ）
(2)
35 401-57180 FULCRUM PIN(1)
支点ピン１
(2)
36 HA-0068000-00 CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
37 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(2)
38 WP-0430801-SD WASHER M4
平座金みがき丸 Ｍ４
(16)
39 WS-0410002-KP SPRING WASHER
ばね座金 Ｍ４
(4)
40 SM-6040602-TT SCREW M4 L=6
六角穴ボルト Ｍ４ Ｌ＝６
(24)
41 SM-6040802-TT SCREW M4 L=8
六角穴ボルト Ｍ４ Ｌ＝８
(54)
42 SM-6041202-TT SCREW M4 L=12
六角穴ボルト Ｍ４ Ｌ＝１２
(4)
43 SM-6041602-TT SCREW M4 L=16
六角穴ボルト Ｍ４ Ｌ＝１６
(6)
44 SM-6043002-TT SCREW M4 L=30
六角穴ボルト Ｍ４ Ｌ＝３０
(2)
45 SM-6051202-TT SCREW M5 L=12
六角穴ボルト Ｍ５ Ｌ＝１２
(20)
46 SM-6051402-TT SCREW M5 L=14
六角穴ボルト Ｍ５ Ｌ＝１４
(14)
47 SM-6051602-TT SCREW M5 L=16
六角穴ボルト Ｍ５ Ｌ＝１６
(10)
48 SM-6052002-TT SCREW M5 L=20
六角穴ボルト Ｍ５ Ｌ＝２０
(2)
49 SM-6061202-TT SCREW M6 L=12
六角穴ボルト Ｍ６ Ｌ＝１２
(8)
50 SM-6082502-TT SCREW M8 L=25
六角穴ボルト Ｍ８ Ｌ＝２５
(4)
51 SM-1040801-SE SCREW M4X0.7 L=8
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(2)
52 SM-3041252-TN SCREW M4 L=12
丸ねじ Ｍ４ Ｌ＝１２
(8)
53 SM-3061252-TN SCREW M6 L=12
丸ねじ Ｍ６ Ｌ＝１２
(8)
54 HA-0065400-10 CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
55 HA-0067800-00 SWITCH
スイッチ
(1)
56 HX-0050000-00 CONDUIT
コンジット
(1)
57 E9632-715-F00 ZIPPER TUBE (GPJ-50)
ジッパーチューブ（ＧＰＪ−５０）
(0.1)
58 HX-0023300-0A CABLE BAMD
束線バンド
(16)
59 401-62080 SPRING BASE PLATE R
スプリングベースプレートＲ
(1)
60 401-58597 EDGE PROTECT W3.2
エッジプロテクタ Ｗ３．２
(0.15)
61 401-58597 EDGE PROTECT W3.2
エッジプロテクタ Ｗ３．２
(0.15)
62 401-58597 EDGE PROTECT W3.2
エッジプロテクタ Ｗ３．２
(0.1)
63 401-58597 EDGE PROTECT W3.2
エッジプロテクタ Ｗ３．２
(0.03)
64 402-38077 COVER BRACKET(C)
カバーブラケット（Ｃ）
(1)
65 402-38078 COVER BRACKET(D)
カバーブラケット（Ｄ）
(1)
66 402-39270 3DH ELE FIX BRACKET
３ＤＨ電装取付ブラケット
(1)
67 CM-3002000-06 FINGER INJURY CAUTION LABEL (100)
指けが注意シール（１００）
1
68 CM-3001000-04 DANGER LABEL (50)
危険電圧警告シール（５０）
5
69 401-07072 EMERGENCY SEAL
エマージェンシシール
1
70 168-70206 GRAVITY SEAL
荷重中心シール
4
71 CM-3009000-06 WATCH_YOUR_HANDS_LABEL(100)
可動部注意ラベル（１００）
2
72 CM-6005001-03 CHINA ROHS LABEL 10 L
中国ＲｏＨＳラベル １０ 大
1
73 E9635-455-000 REVISION SEAL
ＲＥＶ銘版
1
74 CM-5001000-01 CE MARKING LABEL
ＣＥマーキング銘版（ＪＵＫＩ仕様）
1
75 400-81030 LABEL HOT SURFACE S
高温注意ラベルＳ
2
76 E9632-715-F00 ZIPPER TUBE (GPJ-50)
ジッパーチューブ（ＧＰＪ−５０）
0.2
77 CM-2001000-01 PE MARK LABEL
ＰＥマークシール
1
78 E9632-715-E00 ZIPPER TUBE (GPJ-40)
ジッパーチューブ（ＧＰＪ−４０）
0.2
79 E9632-715-F00 ZIPPER TUBE (GPJ-50)
ジッパーチューブ（ＧＰＪ−５０）
0.2
80 401-58597 EDGE PROTECT W3.2
エッジプロテクタ Ｗ３．２
0.3
81 401-58597 EDGE PROTECT W3.2
エッジプロテクタ Ｗ３．２
0.25
82 CM-3001000-01 LABEL
危険電圧警告シール（３１．５）
1
83 CM-3002000-04 LABEL (50)
指けが注意シール（５０）
2
84 HX-0023300-00 CLIP
束線バンド
50
85 HX-0023300-0E NYLON BAND
束線バンド
33
86 HX-0023300-0G CABLE BAND
束線バンド
39
87 E9567-319-000 EARTH MARK
アースマーク
8
88 401-62190 ONE SIDE PAN HEAD MACHINE SCRE
ワンサイドなべ小ねじ
2
89 401-58596 EDGE PROTECT W2.3
エッジプロテクタ Ｗ２．３
0.5
90 401-11970 LAMINATING_SEAL
ラミネートシール
0.3
91 HN-0014900-00 CORES
コア
1
92 401-99699 USB EXTENDER LEX BRACKET
ＵＳＢエクステンダーＬＥＸブラケット
1
93 401-58599 TIE ANCHOR
タイアンカー
2
94 SM-6030602-TT SCREW M3 L=6
六角穴ボルト Ｍ３ Ｌ＝６
6
95 SM-6040602-TT SCREW M4 L=6
六角穴ボルト Ｍ４ Ｌ＝６
2
96 400-70188 CAUTION_LABEL_50
リニア注意ラベル５０
3
97 HN-0015500-00 CORE
コア
3
- 139 -

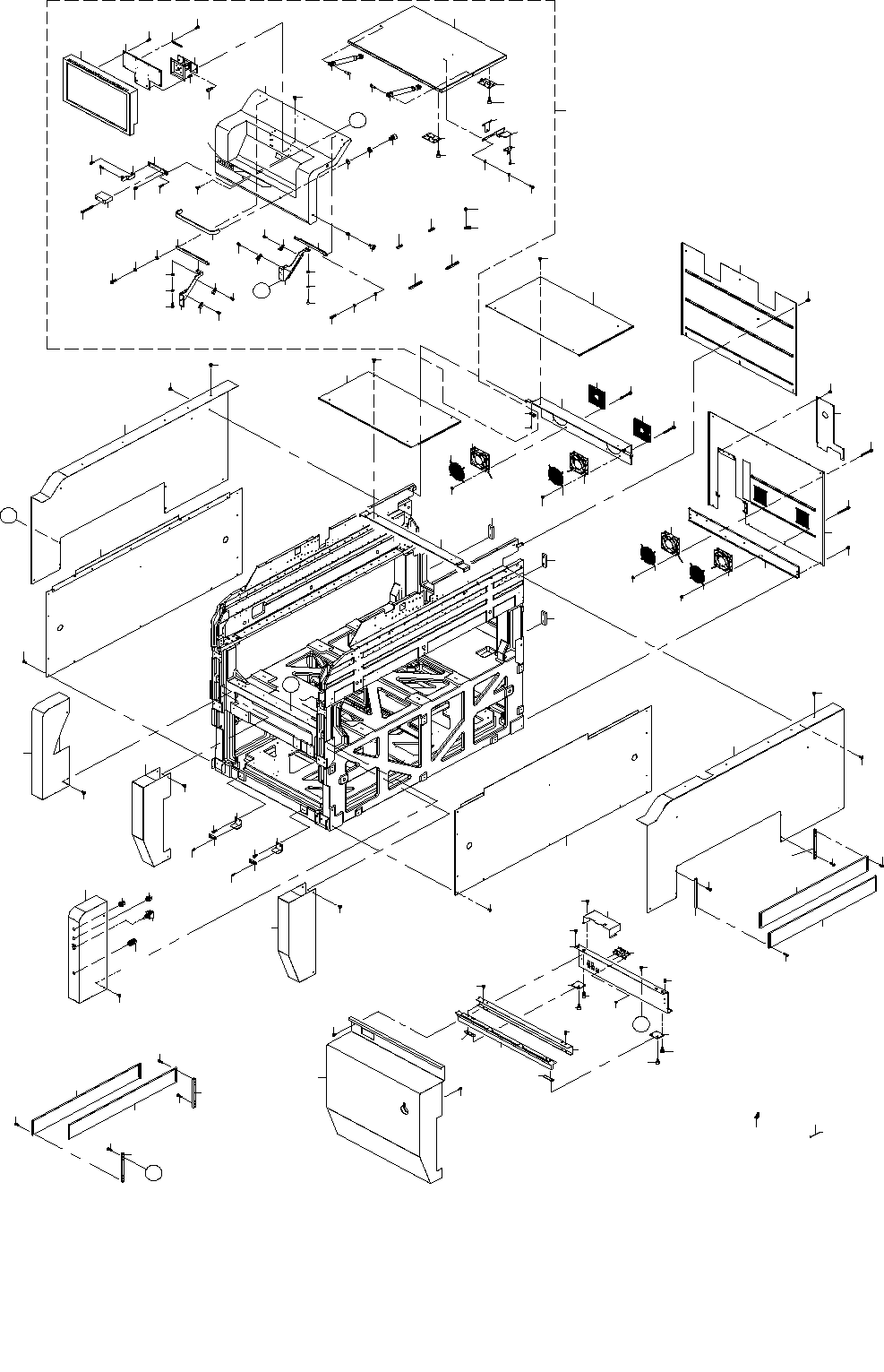

70.COVER COMPONENTS
カバー関係
４
６
８
１０
１１
１２
１２
１３
１４
１６
１７
２６
１９
２０
３
２１
３
２１
２２
２３
２４
２５
２５
２６
１８
２６
２６
２６
２６
１５
２
１５
２
１５
２
Ａ
Ａ
２７
２７
２７
２７
２８
２９
２９
２９
３０
３１
３２
３２
３２
３３
３３
３４
３４
３５
３６
３６
３６
３７
３８
３９
４０
４１
４２
４５
４
６
７１
４７
７１
４８
４９
４４
５１
５２
５５
５６
５７
５８
６０
５８
５９
６９
６４
６６
６７
８５
８５
７０
７０
７１
７１
７１
７１
７１
７１
７１
７１
７１
７１
７１
７２
７２
７２
７２
７３
７３
７３
７３
７４
７４
７４
７４
７５
７８
７９
７９
７９
７９
７７
７７
７６
７６
７６
７６
８０
８１
８３
８４
Ｂ
Ｂ
７１
５０
５２
７５
７７
５０
８２
６
９
７
２
１５
５
１
３０
７１
９１
６８
７８
９１
７７
９２
９０
８７
２
１５
２
１５
５４
６３
８７
８７
８８
８８
８９
８
９
８６
８８
８８
８７
８９
８９
６２
９３
６１
７１
５３
５３
５３
４３
８６
Ｃ
Ｃ
８６
８６
６５
