- 142 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 402-4079 7 Y REAR STOPPER BRACKET Ｙリヤストッパーブラケット 2 2 EZ-4452276- 03 SENSOR BRACKET センサ ブラケツト 1 3 401-5711 1 XY ORG SENSOR PLATE ＸＹ原点センサプレート 1 4 401-5845 8 YA LIN…
- 141 -

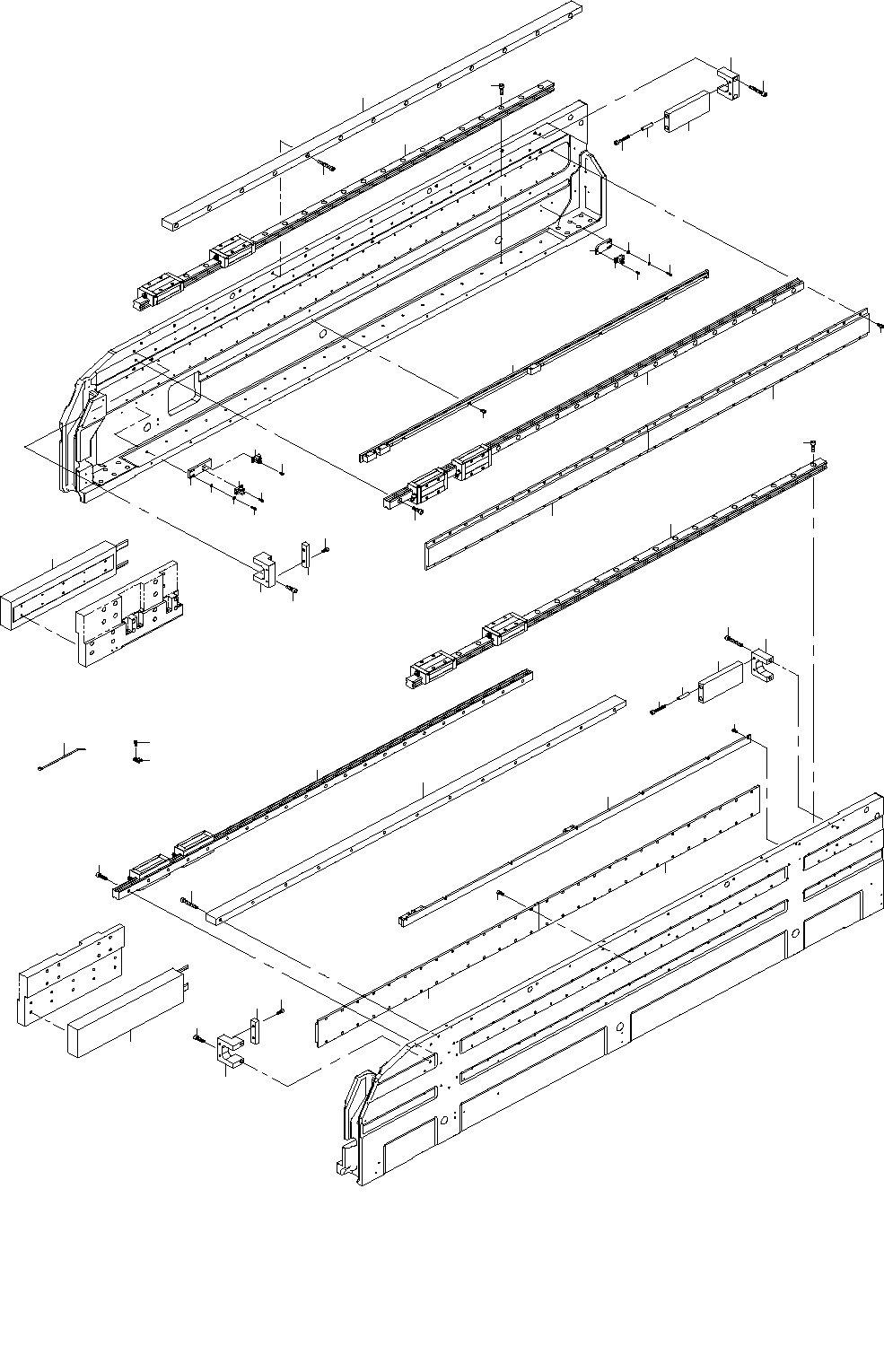

71.Y UNIT COMPONENTS
Ｙ ユニット関係
３
２４
１０
１１
１２
１３
１５
１
９
１９
１８
２０
１７
２０
１２
１０
１１
１７
２
１０
１１
４
５
６
６
７
１
１
２４
９
２１
２１
２２
２３
１３
７
８
８
２５
２５
２６
３０
２７
３０
２９
２８
２９
２８
１４
１４
１６
１６
３１
３１
９
６
６
１５
１５
１５
- 142 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-40797 Y REAR STOPPER BRACKET
Ｙリヤストッパーブラケット
2
2 EZ-4452276-03 SENSOR BRACKET
センサ ブラケツト
1
3 401-57111 XY ORG SENSOR PLATE
ＸＹ原点センサプレート
1
4 401-58458 YA LINEAR MTR WIRE ASM
ＹＡリニアＭＴＲワイヤー組
1
5 401-58459 YB LINEAR MTR WIRE ASM
ＹＢリニアＭＴＲワイヤー組
1
6 EZ-1855269-11 MOTOR LINEAR
リニア固定子
4
7 402-40286 LINER SCALE Y BASE
リニアスケール Ｙ ベース
2
8 402-39351 Y STOPPER
Ｙストッパー
2
9 EZ-4452283-02 Y STOPPER
Ｙストツパ−
2
10 HD-0032000-00 SENSOR
センサ
3
11 SM-6030602-TT SCREW M3 L=6
六角穴ボルト Ｍ３ Ｌ＝６
6
12 SM-6031002-TT SCREW M3 L=10
六角穴ボルト Ｍ３ Ｌ＝１０
4
13 SM-6040602-TT SCREW M4 L=6
六角穴ボルト Ｍ４ Ｌ＝６
14
14 SM-6062002-TT SCREW M6 L=20
六角穴ボルト Ｍ６ Ｌ＝２０
4
15 SM-6062002-TT SCREW M6 L=20
六角穴ボルト Ｍ６ Ｌ＝２０
84
16 SM-6064002-TT SCREW M6 L=40
六角穴ボルト Ｍ６ Ｌ＝４０
4
17 WS-0410002-KP SPRING WASHER
ばね座金 Ｍ４
4
18 HX-0023300-0E NYLON BAND
束線バンド
4
19 SM-6051002-UZ SCREW M5 L=10
六角穴ボルト Ｍ５ Ｌ＝１０
112
20 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
4
21 402-40786 Y STOPPER BRACKET
Ｙストッパーブラケット
2
22 401-58599 TIE ANCHOR
タイアンカー
5
23 SM-6040602-TT SCREW M4 L=6
六角穴ボルト Ｍ４ Ｌ＝６
5
24 EZ-4455753-01 GUIDE
ガイド
2
25 EZ-4455753-11 GUIDE (A)
ガイド（Ａ）
2
26 402-40780 BASE RIB L
ベースリブ Ｌ
1
27 402-40781 BASE RIB R
ベースリブ Ｒ
1
28 SM-6053502-UZ SCREW M5 L=35
六角穴ボルト Ｍ５ Ｌ＝３５
4
29 402-39375 SPACER
スペーサ
4
30 SM-6064002-TT SCREW M6 L=40
六角穴ボルト Ｍ６ Ｌ＝４０
26
31 SM-6051002-UZ SCREW M5 L=10
六角穴ボルト Ｍ５ Ｌ＝１０
4
- 143 -

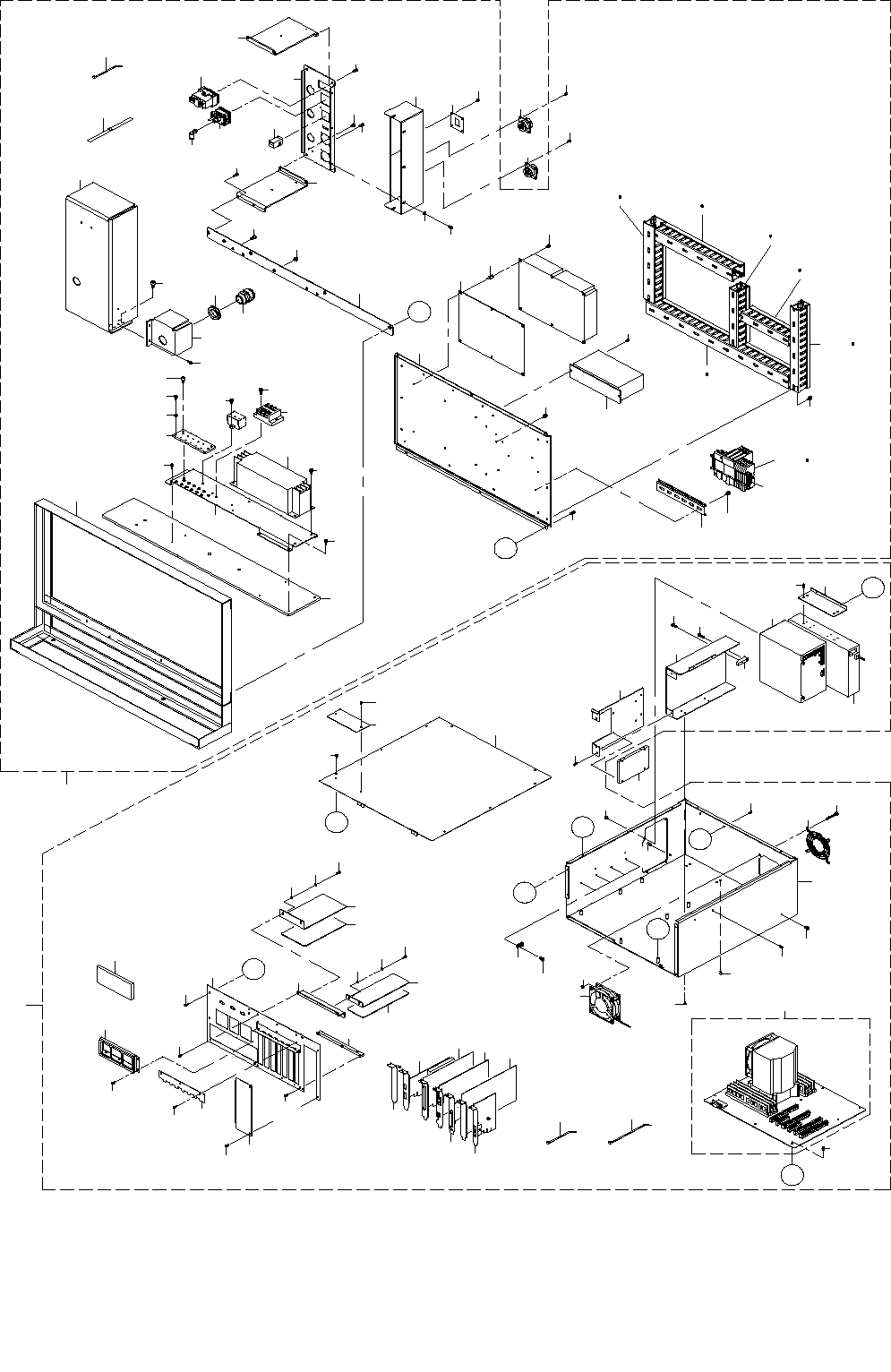

72.ELECTRIC APPARATUS COMPONENTS (1)
電装関係（１）
８
９
１３
１９
７
２
２０
２４
２０
２３
２３
２４
２４
２４
２４
２６
２９
３１
１８
４
２２
Ａ
２４
Ａ
Ｂ
Ｂ
Ｃ
Ｃ
９８
９７
８７
８６
８５
８８
８２
８１
８１
８１
８１
８１
８１
８０
７９
７９
７９
７８
７７
７６
７６
７５
７５
７５
７５
７５
７５
７４
７３
７２
７１
５７
６９ ８１
６６ ８１
６７ ８１
６８
８１
６５ ８１
６４
８１
６２
６３
６１
６０
５９
５８
７０
５６
５５
５４
５３
５２
５１
９２
Ｅ
Ｅ
１
８４
３
３
３０
８３
８４
９１
８９
９０
２５
２４
６
３４
３３
３５
５
３２
１１
１４
１５
１６
１７
２１
２７
２８
２８
２７
２１
３６
２４
１２
２４
４２
４３
４４
４７
４６
４５
１０
３９
４０
Ｄ
Ｄ
３７
２０
２０
４９
９６
９４
４５
４１
３８
７５
９５
５０
９３
４８
